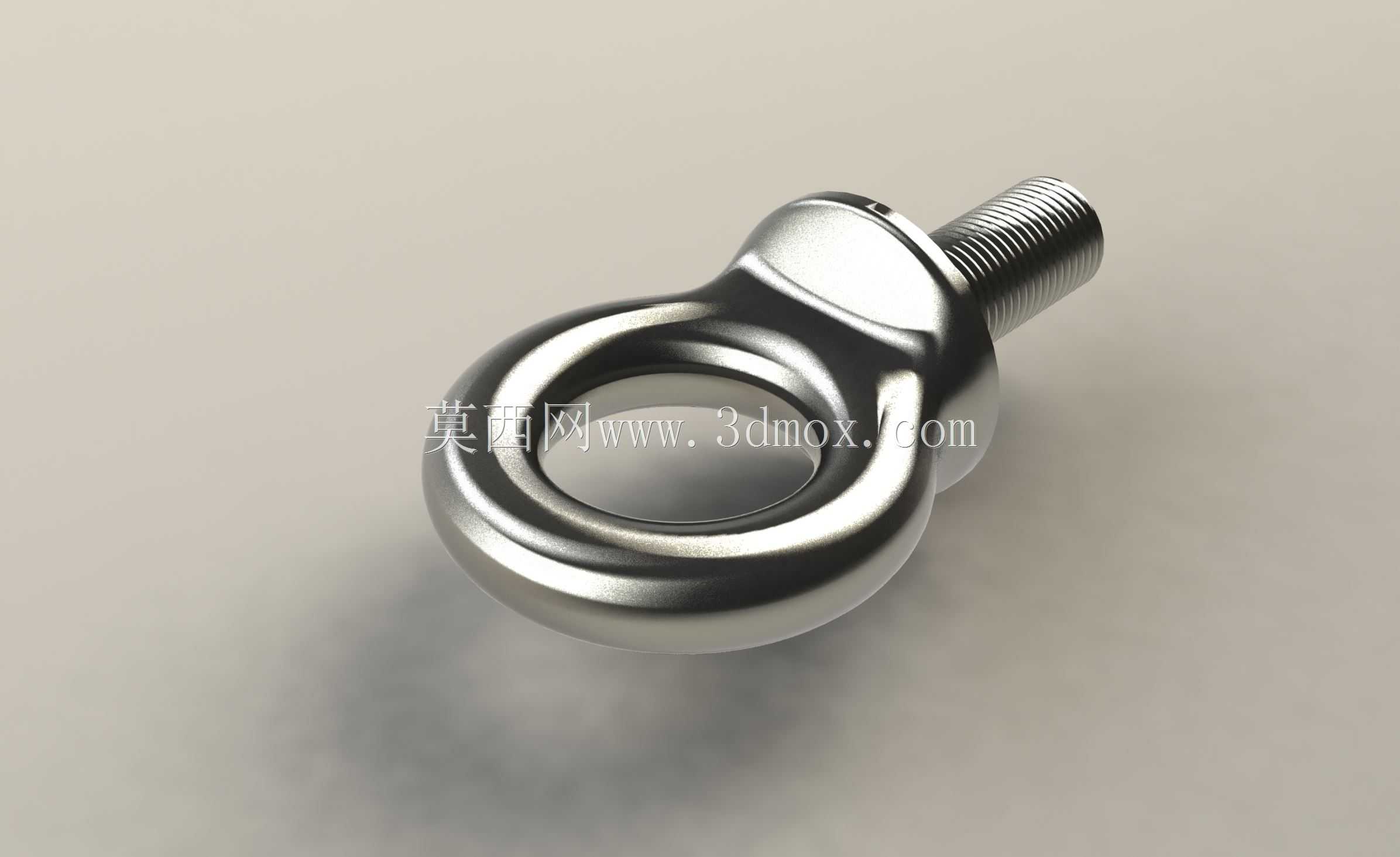

锻造环首吊环螺栓工业紧固连接件

　　在起重吊装、设备固定、模具转运等工业场景里，环首螺栓是出现频率极高的受力连接件，这款锻造环首螺栓的结构设计完全围绕重载受力的核心需求展开，没有多余的装饰性结构，每一处几何特征都服务于载荷传递与安装适配。从实际使用场景来看，这类零件常被安装在重型模具的顶面吊装孔、大型电机的机座吊点、工业柜体的顶部安装位，既可以作为临时吊装的受力挂点，配合卸扣、吊索完成设备的移位与安装作业，也可以作为长期固定的连接件，配合螺母完成构件之间的拉紧定位，部分户外桁架搭建、重型货架的顶部拉结场景中，也能见到这类环首螺栓的应用，其环形结构可以直接穿入钢索、拉杆，不需要额外搭配连接耳座，大幅减少了现场安装的配件数量。

　　从设计思路上看，这款螺栓采用整体锻造工艺成型，环首与螺杆部分为一体化金属结构，没有焊接拼接的应力集中点，这一点对重载场景至关重要——焊接结构的环首螺栓在交变载荷下容易在焊趾位置出现疲劳裂纹，而整体锻造的金属流线沿着零件的受力轮廓连续分布，环部受拉时的应力可以顺畅传递到螺杆段，不会出现局部应力突变导致的断裂风险。环首的内孔做了大圆角过渡处理，没有尖锐的棱角，一方面可以避免吊索、卸扣与之接触时出现应力割伤，减少吊具的磨损，另一方面圆角结构也能分散环部自身的受力，避免孔边应力集中导致的环部开裂。环首与螺杆衔接的位置做了加厚的凸台过渡，这个位置是整个零件受力时的弯矩最大区域，加厚处理可以提升截面的抗弯矩能力，避免吊装时侧向力导致衔接位置断裂。

　　尺寸参数的设定完全匹配英制安装场景的通用规范，螺杆长度为3.5英寸，这个长度可以适配厚度在2英寸以内的安装基板，配合平垫、弹垫与螺母锁紧后，能留出足够的螺纹啮合长度，保证螺纹连接的强度不会因为啮合牙数不足出现滑牙失效。环首的外径为2.12英寸，这个尺寸可以适配额定载荷范围内的标准卸扣与吊索，不会出现环孔过小导致吊具无法穿入，或是环径过大导致结构冗余增加零件自重的问题。环眼直径为1.25英寸，这个尺寸可以容纳直径1英寸以内的卸扣销轴或是钢索穿过，满足常规中小吨位吊装作业的挂接需求，同时环眼的截面为圆形截面，相比扁形截面的吊环，圆形截面在各个方向的受力性能更加均匀，当吊索出现斜拉角度时，不会因为截面方向的问题出现局部受力过载。

　　从安装边界来看，这款螺栓为外螺纹结构，安装时需要在被连接件上加工对应规格的英制螺纹孔，安装面需要保证平整，环首的支撑面要与安装面完全贴合，不能出现倾斜安装的情况，否则会导致环首承受额外的弯曲应力，大幅降低额定承载能力。如果是作为长期固定的连接件使用，需要在螺纹部分涂抹螺纹锁固胶，避免设备运行过程中的振动导致螺栓松动脱落；如果是作为临时吊装吊点使用，每次使用前都需要检查环首与螺杆衔接位置是否有裂纹、螺纹是否有滑牙损伤，出现任何缺陷都需要立即更换，不能带病作业。

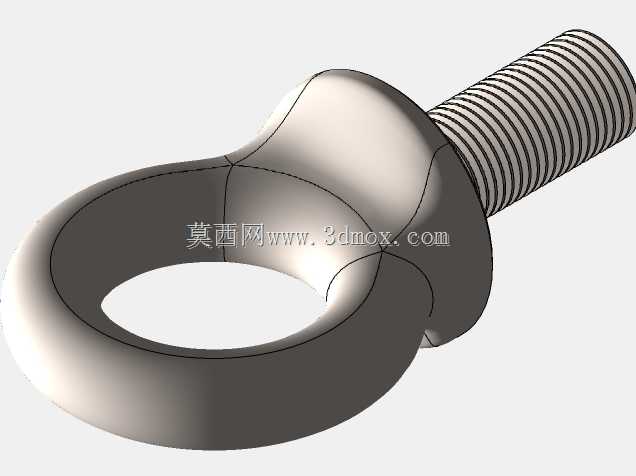

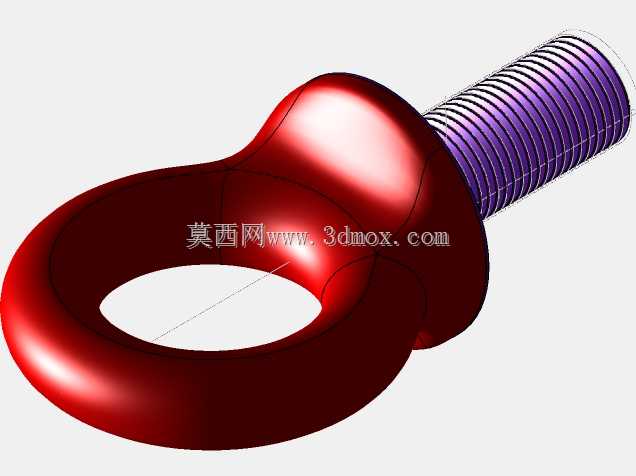

　　在建模过程中，这类零件的建模重点在于过渡圆角的处理，很多新手建模时容易忽略环首与螺杆衔接位置的圆角，直接做直角衔接，不仅不符合实际锻造工艺的要求，在做有限元受力分析时，直角位置会出现虚假的应力集中结果，无法准确反映零件的真实受力状态。同时螺纹部分的建模如果是用于装配干涉检查，可以采用装饰螺纹线简化处理，减少模型的面数提升装配体的运行流畅度，如果是用于加工工艺仿真或是渲染展示，则需要绘制真实的螺旋螺纹结构，还原零件的真实外观。环首的环形曲面需要保证曲率连续，锻造工艺下的零件表面不会出现明显的折角，建模时要避免出现多段折线拼接的环面，否则渲染出来的金属质感会出现断层，不符合真实锻造零件的表面特征。

　　实际选型使用时，这类锻造环首螺栓的额定载荷需要根据螺纹规格、环部尺寸综合判定，不能仅凭经验选用，尤其是斜拉吊装场景下，螺栓的实际承载能力会随着斜拉角度的增大而快速下降，当斜拉角度超过45度时，需要降级选用更大规格的螺栓，避免出现断裂风险。同时这类螺栓不能用于有强烈冲击载荷的吊装场景，锻造件虽然韧性较好，但瞬间冲击载荷超过材料的屈服极限时，依然会出现突然断裂的风险，冲击场景下需要选用带缓冲结构的专用吊点。
