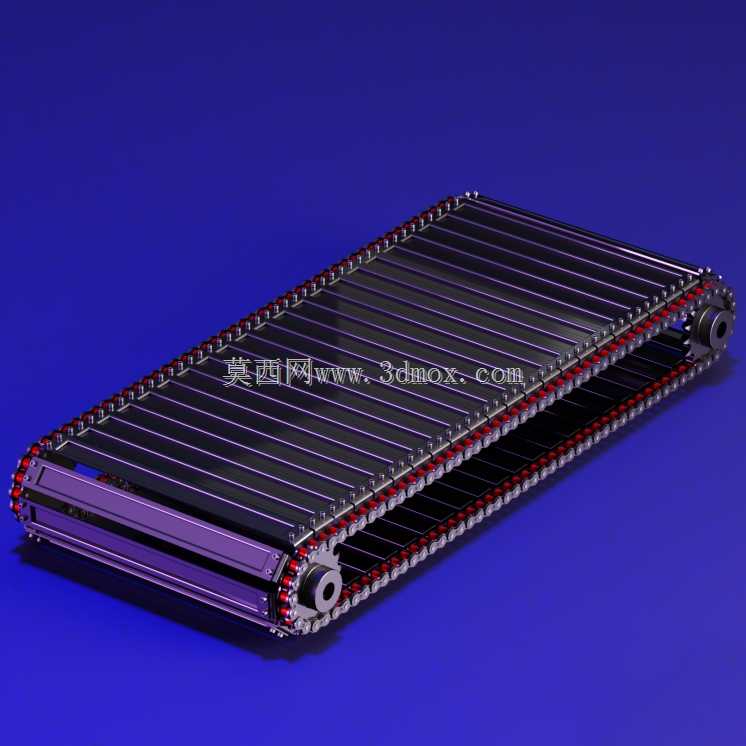

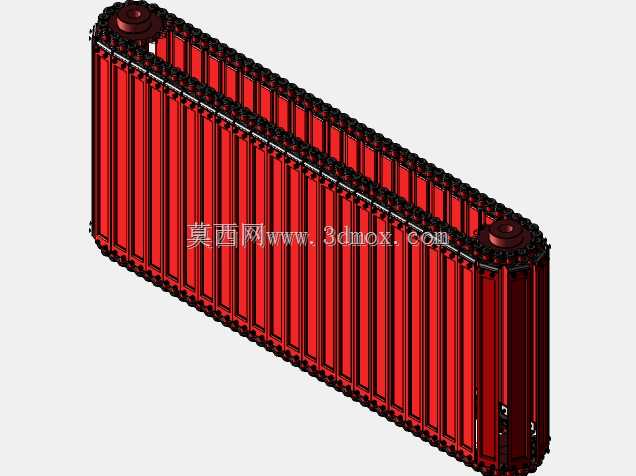

带滚子链传动的平皮带输送机构

　　在轻工包装、电子元器件组装、小型五金件加工的产线布局里，这类平皮带搭配滚子链传动的输送结构，往往承担着工序间短距离物料转运的核心角色，和重型板链输送不同，它的承载面平整，不会刮蹭工件底部的漆面或者精加工面，很适合输送重量在50kg以内的盒装、盘装或者规整块状工件。从结构设计逻辑来看，这套输送机构没有采用传统的皮带滚筒直接驱动方案，而是在皮带两侧搭配双排滚子链做同步牵引，能避免长距离输送时平皮带出现跑偏、打滑的问题，尤其是在输送宽度超过400mm、输送长度在1m到3m区间的工况下，两侧链条同步牵引的结构能让皮带运行张力更均匀，不会出现单侧拉扯导致的皮带边缘过早磨损。

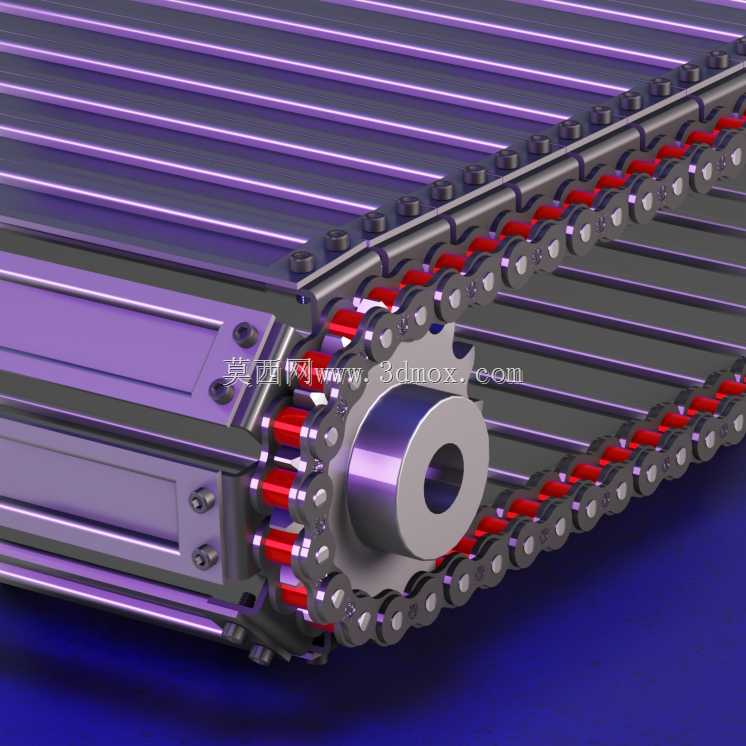

　　设计时首先要确认的是安装边界尺寸，这套机构的整体宽度要比有效输送带宽多出120mm到150mm，预留两侧链条安装、张紧机构以及侧边护板的安装空间，机架主体采用标准铝型材拼接的话，型材选型要匹配输送负载，常规30kg/m的线负载用4040欧标铝型材即可，若负载更高则要更换为4080型材做侧边主梁。两端的主动轴和从动轴需要做同轴度校验，轴端搭配带座外球面轴承，既可以降低转动阻力，也能在后期维护时快速拆装更换易损件。滚子链的选型要和牵引负载匹配，常规工况下08B规格的单排链条就能满足两侧牵引的强度要求，链条和皮带之间通过间隔布置的连接压块固定，压块的间距设置为200mm到300mm，间距过大会导致皮带中部下垂，间距过小则会增加不必要的结构重量和转动惯量。

　　张紧结构的设计是这类输送机构的重点，从动端两侧要设计可调式张紧滑块，张紧行程预留50mm即可，既能满足链条使用拉长后的张紧调整，也能在更换皮带或者链条时提供足够的拆装余量。皮带表面可以根据输送物料的特性做不同处理，比如输送光滑塑料件时可以贴防滑纹胶皮，输送有静电防护要求的电子件时则要更换为防静电PVC皮带，皮带下方每隔300mm要设置支撑托条，托条采用超高分子量聚乙烯材质，摩擦系数低且耐磨，能避免皮带长时间运行后和下方机架摩擦产生碎屑污染工件。

　　实际产线应用时，这套输送机构可以直接对接分拣设备、贴标设备或者装箱设备，驱动端搭配调速电机就能实现0.1m/s到0.5m/s的线速度调节，满足不同工序的节拍要求。如果需要在输送段做工件定位，还可以直接在两侧铝型材上安装光电传感器安装位、阻挡气缸安装位，不需要额外焊接支架，调整工位位置时只需要滑动型材螺母就能快速调整，适配多品种小批量的柔性生产需求。需要注意的是，链条运行轨道要设置在封闭的导槽内，避免生产过程中的碎屑、灰尘落入链条和链轮的啮合处，降低链条磨损速度，导槽侧面可以预留透明观察窗，日常巡检时不用拆解护板就能观察链条的润滑和运行状态。

　　从建模细节来看，这套结构的所有配合尺寸都符合实际装配公差，链轮和轴的配合采用过渡配合加键槽传动，轴承和轴承座的配合、型材和连接件的安装孔位都完全匹配实际标准件参数，不管是用来做产线方案的布局验证，还是直接导出工程图做生产加工，都能直接复用模型里的尺寸参数，不需要再重新核对标准件的安装尺寸，能大幅缩短设计阶段的选型和绘图时间。
