波纹板连续压型裁切生产设备结构

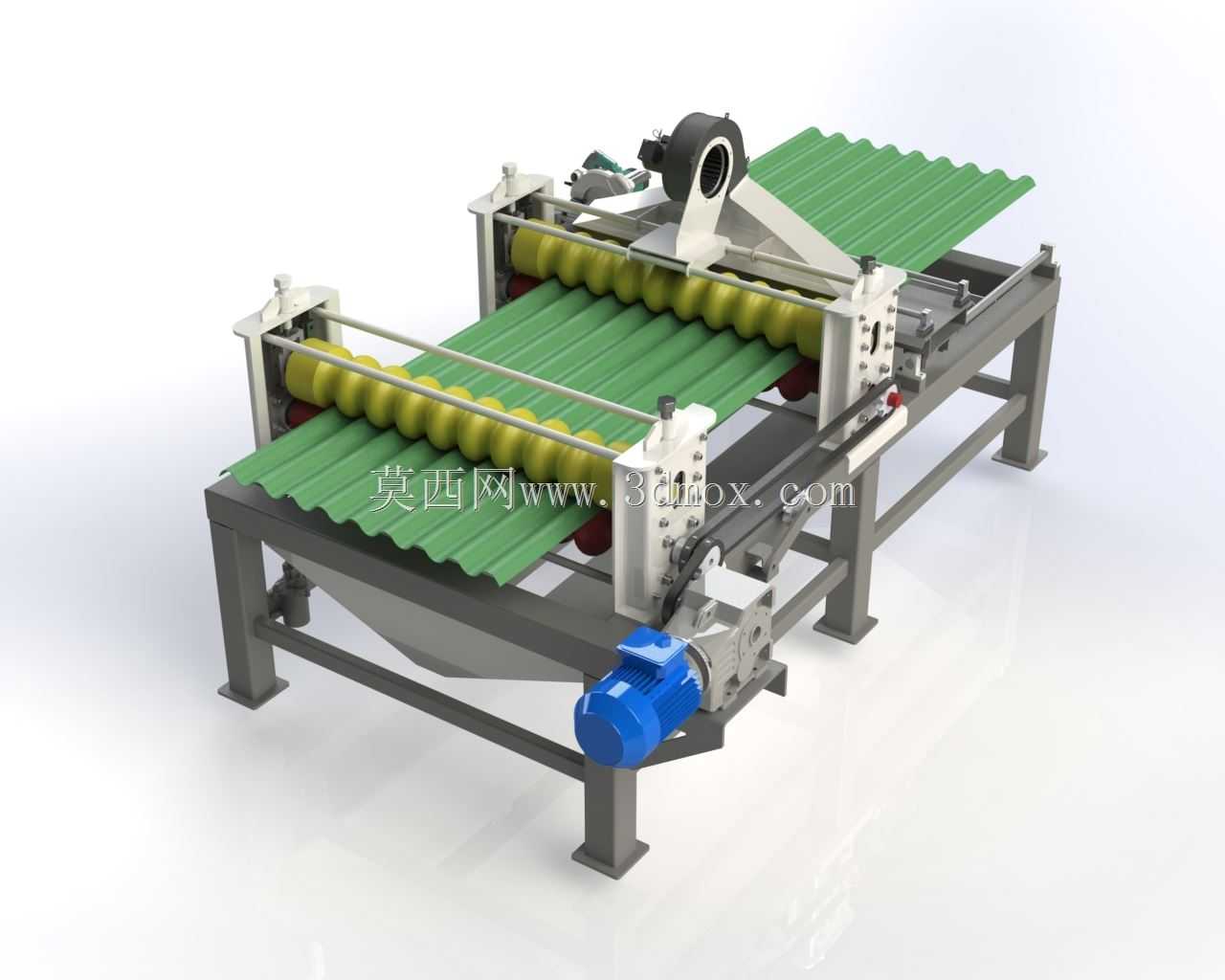

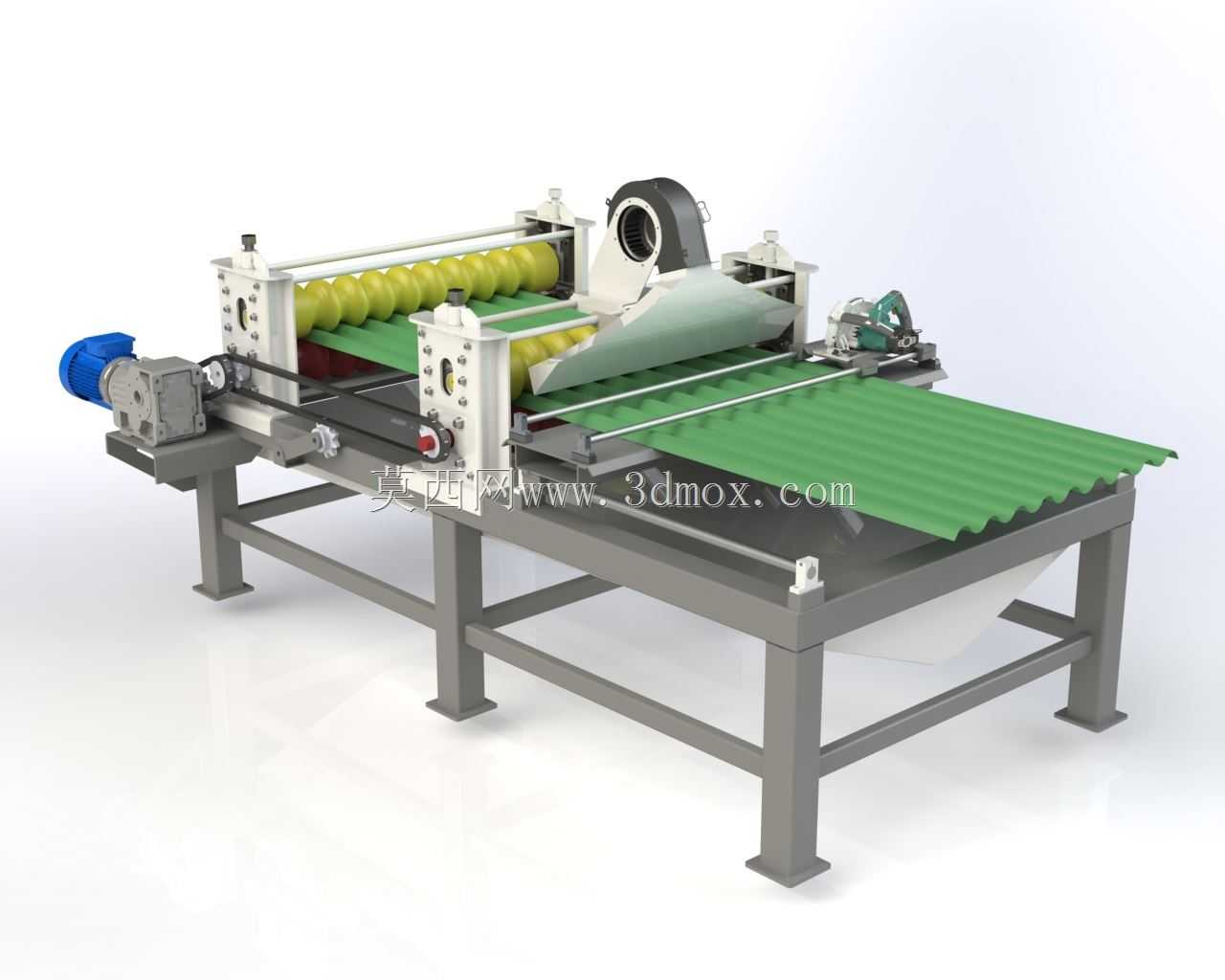

　　这套辊压成型裁切设备主要面向彩钢围护板材、屋面波纹板的连续化加工作业场景，在钢结构厂房搭建、临建活动板房生产、工业厂房屋面瓦加工等现场都能见到同类型设备的应用，核心作用是将成卷的镀锌彩涂卷材、铝镁锰卷材通过连续辊压成型为指定波高、波距的波纹板材，同时根据生产需求完成定长裁切，直接输出可用于现场安装的成品瓦件，替代传统单片压制成型的低效作业模式，适配卷材开卷后的连续走料加工需求。从结构设计逻辑来看，设备整体采用分体式模块化机架布局，底部采用标准矩形钢管焊接成整体框架，框架支脚设置可调式支撑垫铁，可在不平整的车间地面完成调平安装，避免机架变形导致辊系错位影响成型精度。进料端集成驱动动力单元，

　　采用减速电机通过链传动带动上下排布的成型辊组同步运转，成型辊按照波纹板的截面轮廓逐次排布，每一组辊轮只承担小幅度的板材形变，避免单次弯折量过大导致板材表面出现应力裂纹、涂层脱落的问题，辊轮表面做镀硬铬处理，减少走料过程中对板材表面涂层的划伤，同时提升辊轮的耐磨性能，延长连续作业的使用寿命。成型段之后设置随动裁切机构，裁切刀架采用直线导轨导向，可在板材连续走料的过程中同步跟随板材移动，在动态走料状态下完成定长切断，避免静态裁切导致的板材停顿起拱、长度误差超差问题，裁切动力采用气缸驱动，配合专用的波形裁切刀，保证切口断面与波纹轮廓完全匹配，无毛刺、无压塌变形。设备的进料侧设置导向限位装置，可根据加工板材的宽度调整导向轮间距，

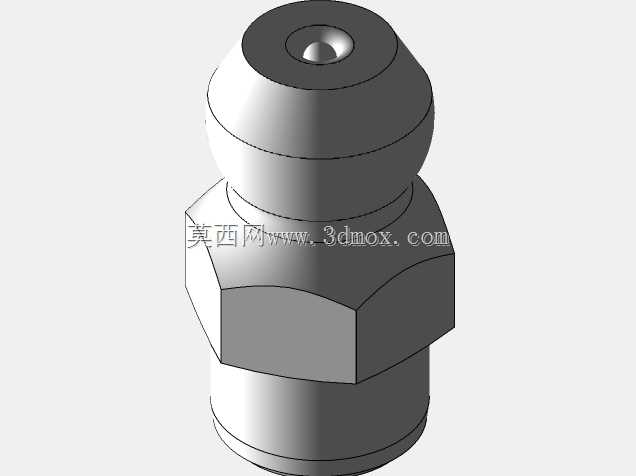

　　保证卷材在进入辊组时始终处于居中位置，避免走料偏斜导致的成型板边波浪、尺寸超差问题。从安装边界来看，设备整体长度适配常规1250mm幅宽卷材的加工需求，机架高度控制在操作人员可便捷调整辊系、更换裁切刀的范围内，设备两侧预留不小于800mm的操作维护空间，方便日常清理辊面杂物、检查传动链条张紧度、更换磨损的裁切刀片。走料平台采用耐磨镀锌钢板制作，平台面与成型辊下辊的顶面保持同一水平高度，为板材走料提供平稳的支撑，避免长尺寸板材在输送过程中出现下垂变形，影响成型精度。传动系统的链轮、链条外侧设置可拆卸的安全防护罩，避免生产过程中杂物卷入传动机构，同时防止操作人员误触运转部件引发安全事故。设备的电控元件集中布置在机架侧方的电控箱内，

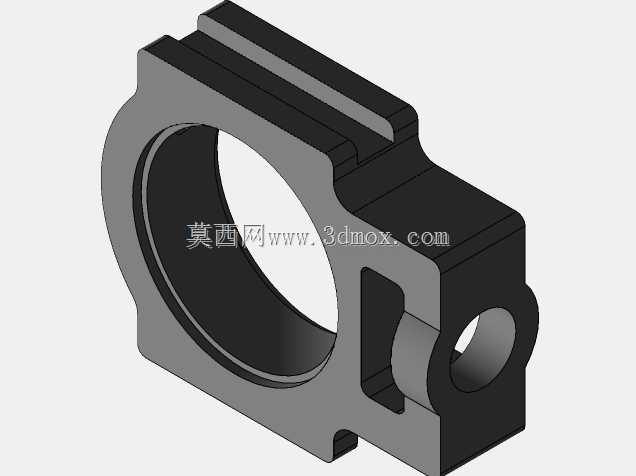

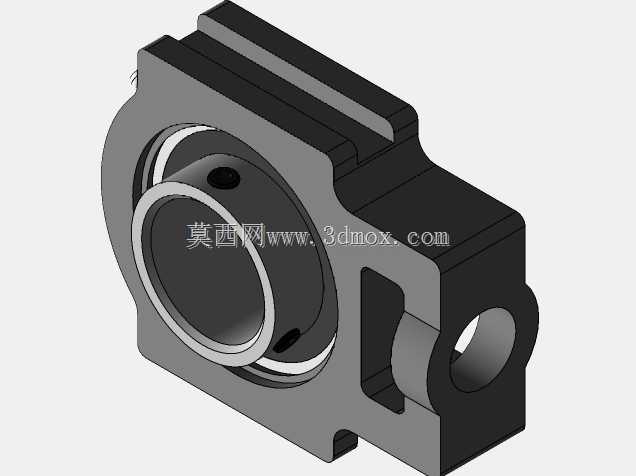

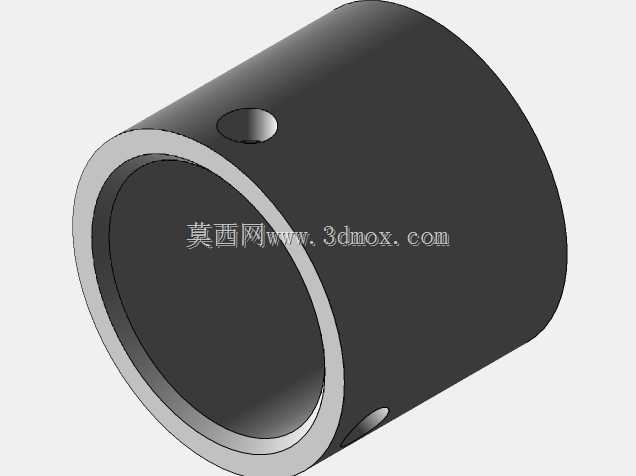

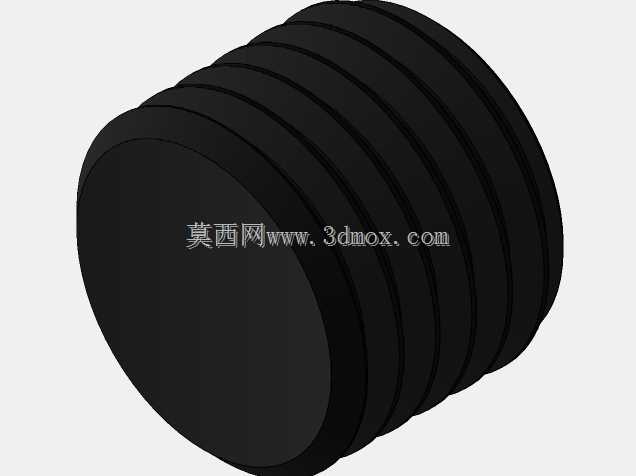

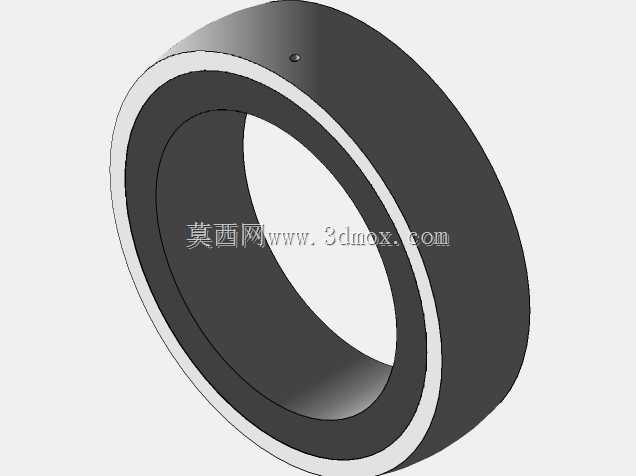

　　走线全部采用镀锌穿线管防护，避免车间内的金属粉尘、切削碎屑损坏线路，适配金属加工车间的复杂作业环境。在实际选型适配过程中，可通过更换不同轮廓的成型辊组，适配不同波型的屋面板、墙面板加工需求，无需整体更换设备机架，降低生产线的改造成本，辊组的安装轴采用高精度加工的光轴，配合带座轴承固定，保证辊组运转的同轴度，减少成型过程中的板材跑偏问题。裁切机构的行程可根据加工板材的波高调整，保证裁切时刀刃能够完全切断板材，同时不会过度下行碰撞下模损坏刀刃。设备整体的结构刚度经过校核，在满负荷连续加工0.8mm厚度彩钢板材时，机架的变形量控制在允许范围内，不会因长期交变载荷出现焊缝开裂、机架变形的问题，适配建材加工企业两班倒的连续生产作业需求。
