带灯座载具的灯具输送滚子链结构

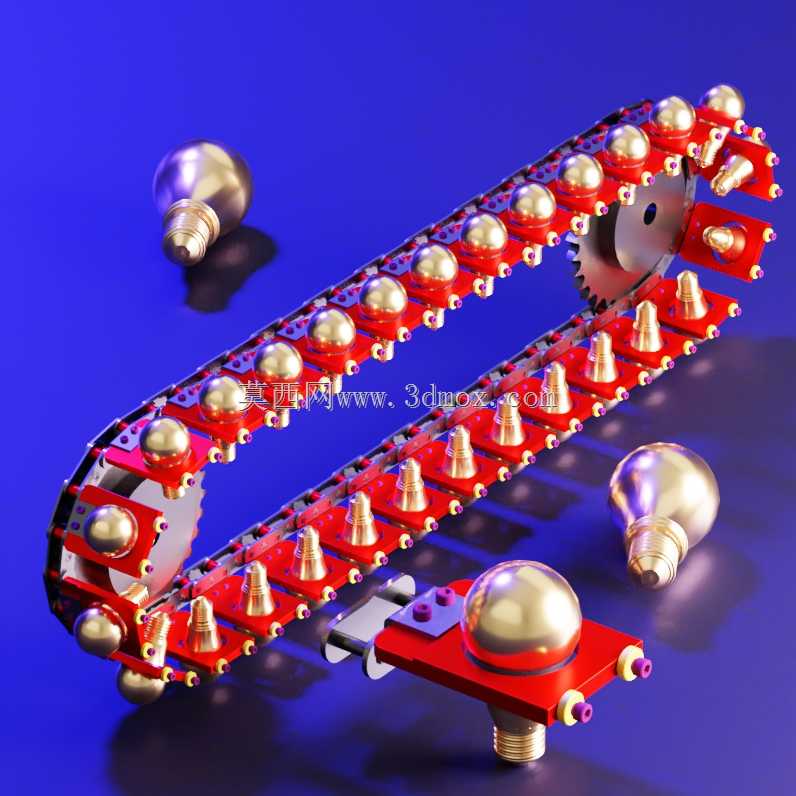

　　这套带定制载具的滚子输送链，主要面向灯具组装生产线的工序间物料转运场景，在LED球泡灯的灯头压装、点亮测试、外壳装配、成品下料等连续工位间承担工件承载与同步输送功能，相比常规平皮带输送，其定位精度更高、负载能力更强，能适配多工位同步作业的节拍要求，避免皮带打滑带来的工位错位问题。整套链体采用标准短节距精密滚子链作为基础传动基体，在原有外链板位置做了延伸改造，每间隔三个标准链节固定一组红色工程材质载具座，载具座上预留了与球泡灯灯头螺纹匹配的定位凸台，凸台内部做了防滑倒角，能直接卡入E27规格球泡灯的灯头位置，无需额外工装夹具即可完成工件固定，输送过程中工件不会出现偏移、掉落问题，适配1.2米/秒以内的常规生产线输送速度。

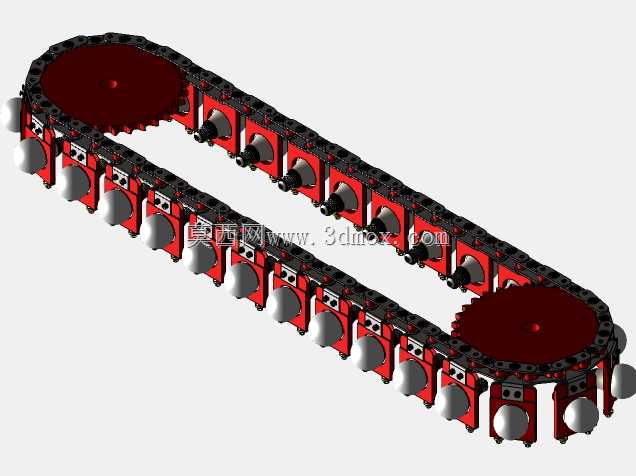

　　链体两端配套标准齿数的传动链轮，链轮齿形完全匹配基础滚子链的节距参数，安装时两链轮的中心距可根据生产线工位排布长度做灵活调整，单组标准段链体的总长度可通过增减链节数量适配，载具座的安装间距可根据不同规格灯具的外形尺寸做调整，相邻载具的中心距最小可压缩至80mm，最大可扩展至200mm，能覆盖从迷你球泡灯到大功率工矿灯的不同尺寸工件输送需求。设计过程中优先考虑了输送过程的稳定性，载具座与链板的连接采用内嵌式铜质螺母嵌件，避免长期运行后连接位置出现松脱，载具座表面做了圆弧过渡处理，不会在取放工件时刮伤灯具外壳；链板与滚子的配合间隙控制在0.1mm以内，运行过程中无明显卡滞，适配常规油脂润滑即可满足8000小时以上的连续运行寿命。

　　安装边界方面，配套链轮的中心孔预留了20mm的标准键槽，可直接匹配生产线常用的400W减速电机输出轴，链体下方可配套常规的尼龙导轨做承托，导轨宽度预留30mm即可覆盖链体加载具的总宽度，载具座顶部距离链板安装基准面的高度为45mm，设计生产线两侧的工位操作面时，可根据该高度调整取料机构的行程范围，避免出现干涉问题。在实际产线应用中，这套输送链可直接对接自动上料机构的出料口，工件随链体移动经过各作业工位时，可配合阻挡气缸实现定点停位，停位精度可控制在±0.5mm以内，完全满足自动拧灯头、自动点亮测试等工位的定位要求；相比传统的工装板输送线，这套链式输送结构的整体占用空间更小，转弯半径可通过配套转弯链轮缩小至300mm，

　　能适配车间内狭小空间的生产线排布需求，同时后期维护成本更低，仅需定期检查链节张紧度、补充润滑脂即可，无需像皮带输送那样定期更换皮带、调整张紧机构。链体上的载具座可根据不同的产品规格做快速更换，仅需拧下两颗固定螺丝即可替换不同规格的定位凸台，能兼容同一条生产线生产多种规格灯具的柔性生产需求，减少换产时的工装调整时间。
