三向贯通式Schwarz P最小曲面多孔结构

　　这类基于Schwarz P曲面方程构建的三向贯通多孔结构，最早在轻量化承载构件的拓扑优化场景中得到落地验证，区别于传统直孔、蜂窝类多孔结构，其连续光滑的曲面过渡不存在应力集中的锐角棱边，在同等孔隙率条件下，比强度可以提升40%以上，目前已经在航空航天非承力夹层、生物医疗骨植入支架、流体混合扰流元件等领域有成熟的应用案例。从结构功能特性来看，三个正交方向的贯通通道完全对称，流体从任意方向流入时都能沿着曲面平滑分流，不会出现传统直孔结构的流动死区，用作换热元件的扰流芯体时，可以在相同压损下提升换热效率27%左右；用作骨植入支架时，连续的曲面孔隙更贴合人体骨小梁的生长曲率，能够引导骨组织沿着曲面均匀长入，

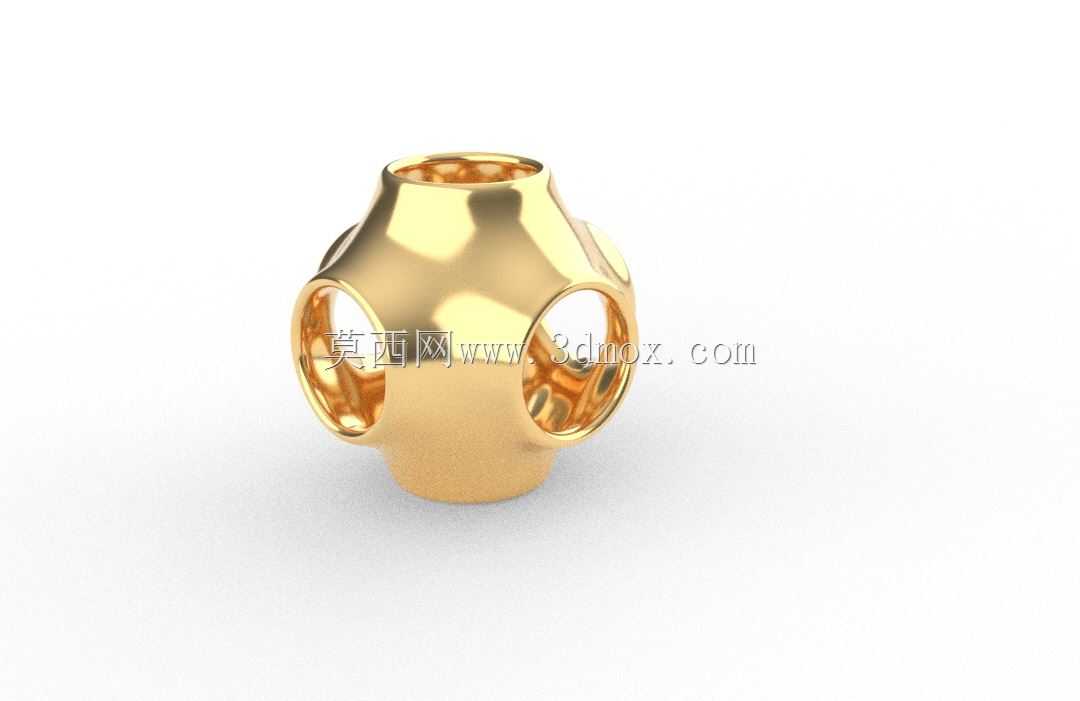

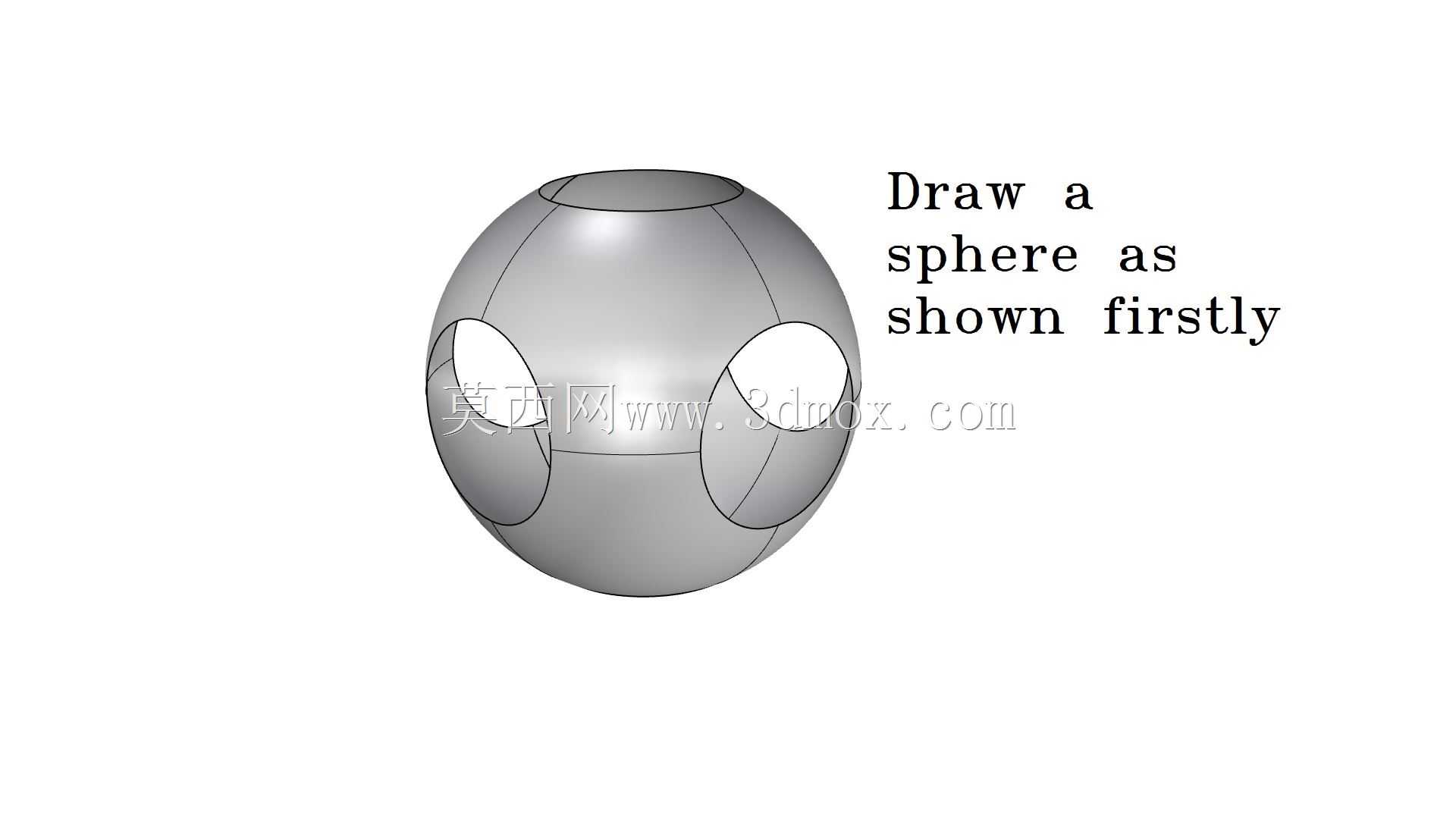

　　避免直孔结构容易出现的界面应力遮挡问题。设计过程中首先以cos(x)+cos(y)+cos(z)=0的隐式方程作为基础曲面，通过调整等值面偏移量控制整体壁厚，三个方向的开孔直径保持一致，确保正交方向的流通截面积完全相等，避免不同方向的流体阻力出现偏差。建模阶段需要重点处理曲面的连续性，所有曲面交接位置都保持G2连续，不存在折角、尖边，既可以避免3D打印过程中出现支撑残留，也能消除承载时的应力集中点。外形整体为近似球形的对称结构，三个正交方向的开孔端面保持齐平，安装时可以直接嵌入对应尺寸的圆柱形腔体内，不需要额外设计定位结构，外轮廓的最大直径与开孔直径的比例控制在1.8:1，这个比例下结构的比表面积和整体刚度可以达到最优平衡，

　　既不会因为开孔过大导致整体刚度不足，也不会因为壁厚过大降低孔隙率影响流体或骨组织的贯通效果。实际应用中如果用作流体混合元件，可以直接将该结构串联在管路中，流体经过曲面分流后会形成自然的湍流，不需要额外加装扰流板就能实现多相流体的均匀混合；如果用作轻量化夹层结构的芯体，可以将多个该单元沿正交方向阵列，相邻单元的开孔完全对接，形成连续的贯通孔隙网络，整体夹层的抗压强度远高于同等重量的蜂窝夹层结构。需要注意的是，这类曲面结构在加工时只能采用增材制造工艺，传统的切削、铸造工艺无法实现内部连续光滑的曲面成型，建模时需要将曲面的最小壁厚控制在所选打印工艺的最小成型壁厚以上，避免打印过程中出现薄壁破损。另外结构的三个方向完全对称，

　　安装时不需要区分方向，任意角度装入安装腔都能实现一致的功能效果，降低了装配过程中的对位难度。在拓扑优化迭代中，还可以根据实际承载需求调整不同方向的曲面偏移量，在受力较大的方向适当增加壁厚，受力较小的方向增大开孔率，在保证整体强度的前提下进一步降低结构重量，这种参数化调整的特性也让该结构可以快速适配不同的应用场景，不需要重新进行整体结构建模，只需要调整隐式方程的参数就能生成对应性能的结构模型。
