菱形纹理防滑握持柱结构设计

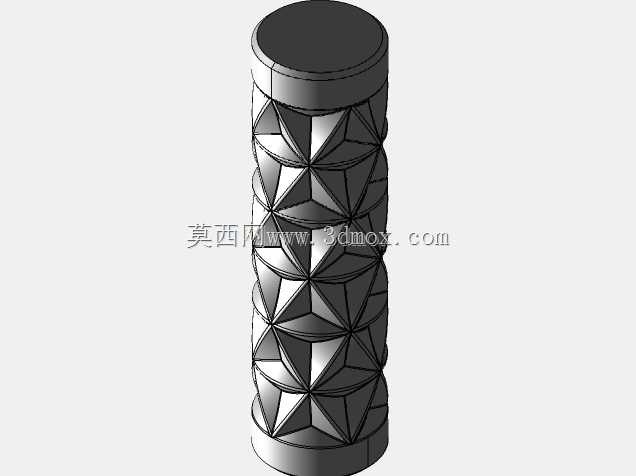

　　这类带菱形立体纹理的柱体结构，在手持操作设备、健身器材配件、工装握持组件里应用十分广泛，核心作用是在人手施力握持时提供足够的静摩擦力，避免操作过程中出现打滑脱手的情况，同时规整的立体纹理也能提升部件的外观辨识度，区别于普通光面柱件的单调质感。从结构设计逻辑来看，柱体整体采用等径圆柱作为基础基体，两端预留了平整的装配端面，端面直径与柱身主体直径保持一致，没有额外的凸缘或者缩径结构，能适配两端直插式的装配场景，安装时不需要额外加工避让槽，直接插入对应安装孔位后通过粘接、过盈配合或者径向顶丝即可完成固定，安装边界的公差控制可以按照h7的基轴制标准设定，保证与常规安装孔的配合精度，不会出现装配后松旷或者过紧无法装入的问题。

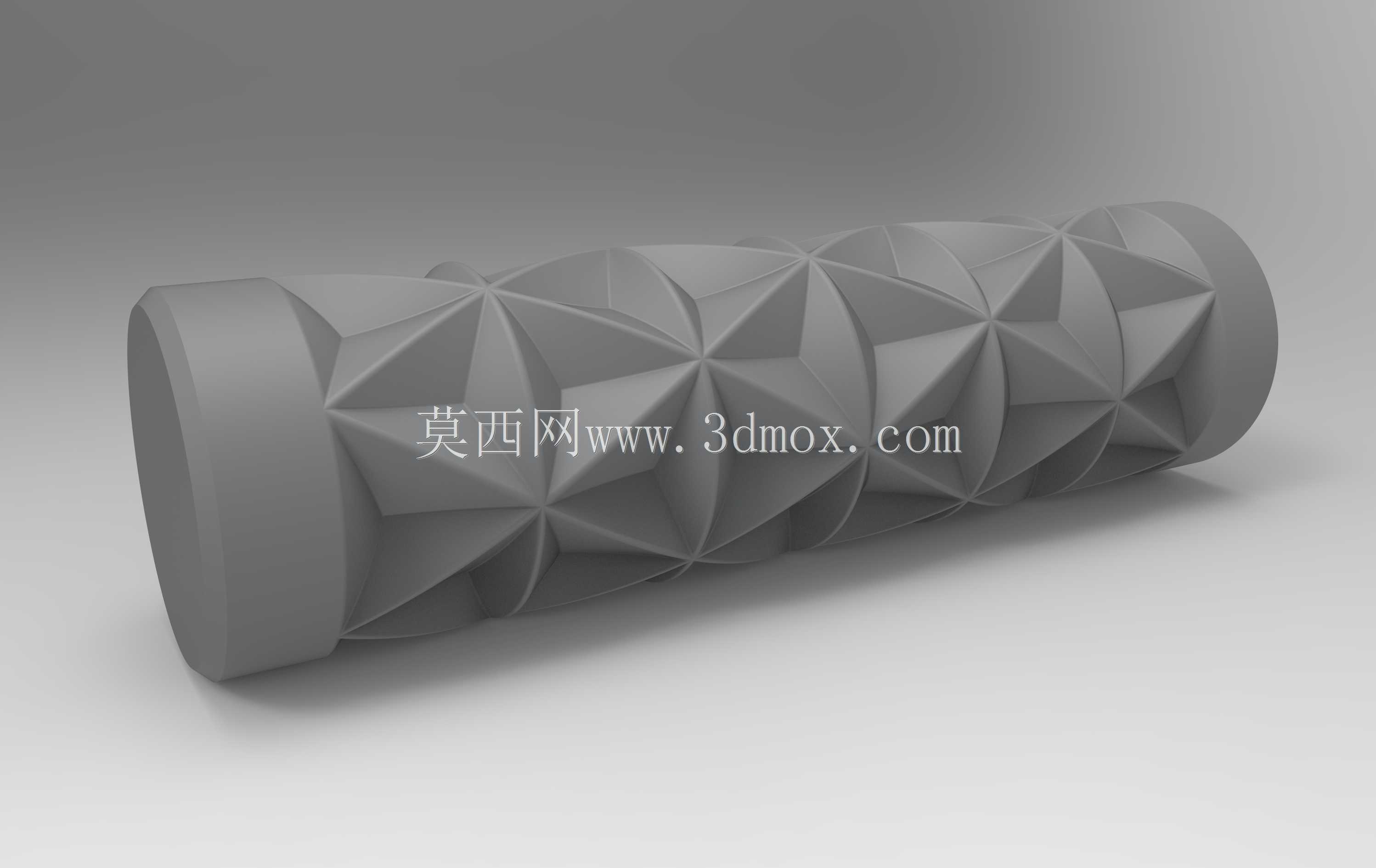

　　表面的菱形纹理采用内凹与外凸结合的几何构型，每个菱形单元的凸起高度控制在2-3mm区间，凸起的棱边做了R0.5的圆角过渡，既不会因为棱边过于尖锐划伤使用者手部，也能保证纹理的凸起高度足够嵌入手掌皮肤的纹理间隙，在手部出汗或者沾有少量油污的工况下，依然能保持稳定的握持摩擦力，不会因为接触面湿滑导致握持力不足。纹理的排布采用周向连续、轴向对齐的阵列方式，相邻菱形单元的拼接处形成连续的三角凸起棱线，这些棱线沿着柱体周向均匀分布，不管使用者从哪个角度握持柱体，手掌接触区域都能覆盖至少3组完整的菱形纹理单元，保证各个握持角度下的防滑性能一致，不会出现某一方向握持摩擦力不足的问题。在建模过程中，这类结构需要注意纹理与基体的过渡处理，

　　所有凸起特征与柱身基体的连接处都要做圆角过渡，避免出现应力集中的尖角，防止柱体在承受径向握持力或者轴向推力的时候，在纹理根部出现应力断裂的情况，尤其是采用塑料注塑成型的加工工艺时，圆角过渡也能改善注塑过程中的熔体流动状态，减少填充不足、缩痕等成型缺陷，提升成品率。柱体的壁厚可以根据实际使用场景调整，如果作为空心结构使用，内壁可以保持光滑圆柱面，壁厚均匀控制在3mm左右，既可以节省材料降低成本，也能保证整体的结构强度，承受常规握持施力时不会出现变形；如果作为实心结构使用，整体重量会有所提升，适合需要配重的握持场景，比如健身手柄、重型操作杆的握持段，实心结构的抗冲击性能更好，即使受到外力磕碰也不容易出现凹陷损坏。

　　这类柱体结构的长度可以根据实际安装需求做系列化调整，纹理段的长度占柱体总长度的70%左右，两端预留的光滑装配段长度根据安装孔的深度设定，一般不小于柱体直径的1.2倍，保证装配后的连接强度，避免使用过程中柱体从安装位脱落。另外，表面的菱形纹理除了防滑作用外，也能在一定程度上提升柱体的抗刮擦性能，日常使用中产生的轻微划痕会隐藏在纹理的凹陷区域，不会像光面柱体那样划痕十分明显，能长期保持部件的外观完整性。在实际选型应用中，如果是用于户外设备的握持柱，还可以在纹理的凹陷区域预留防滑橡胶的嵌装槽，二次注塑软胶材质进一步提升防滑性能，适配低温、高湿等恶劣工况下的使用需求；如果是用于室内健身器材的配件，纹理的凸起高度可以适当降低，提升长时间握持的舒适度，避免硌手的问题。
