可调角度斜臂式气动夹持移栽执行机构

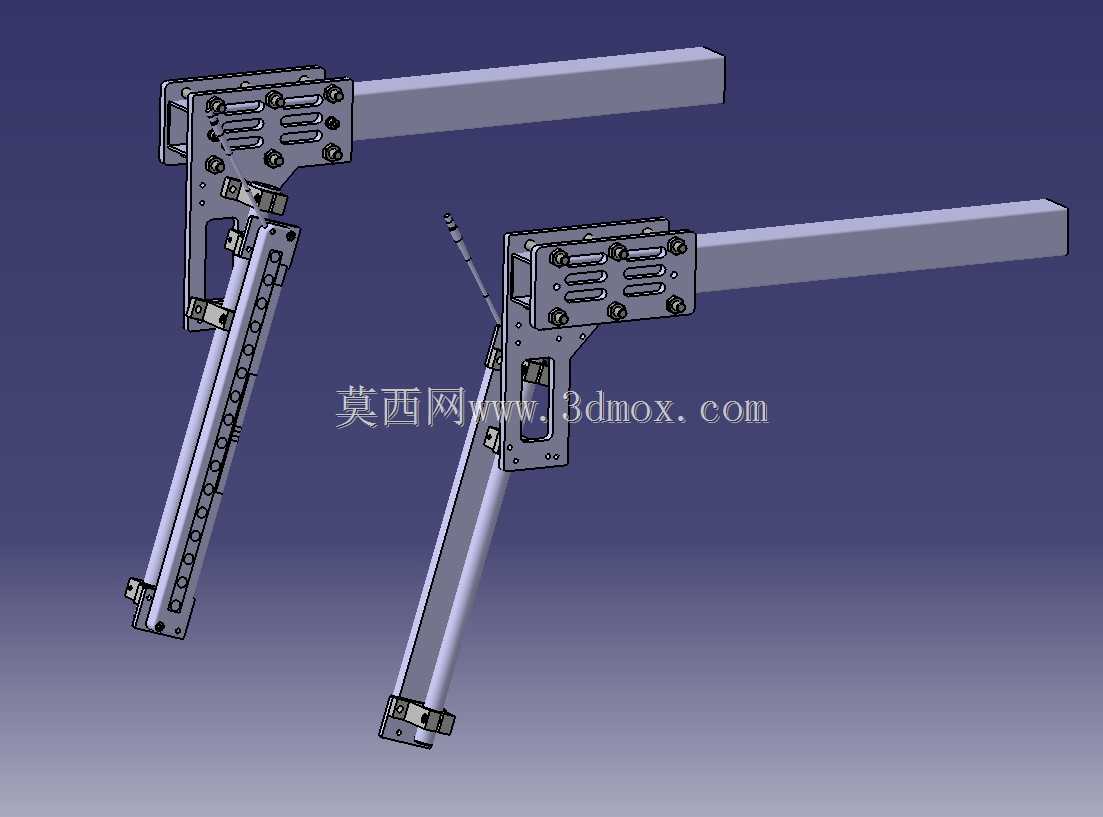

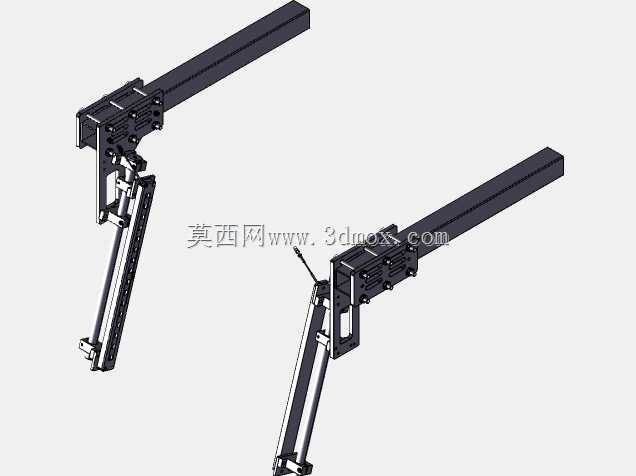

　　这套斜置式执行机构主要面向3C电子组装、小型五金件分拣、轻量包装工位的上下料场景，在短行程移栽作业中替代多轴机械手完成固定轨迹的取放动作，适配节拍在10-20次/分钟的中低速产线，尤其适合安装空间局促、移栽轨迹固定的专机工位，相比水平横移机构能节省30%左右的水平安装空间，在桌面型组装设备、流水线侧置移栽工位的适配性更强。从功能实现来看，机构分为固定安装段、角度调节段、执行夹持段三个部分，长条形安装梁采用标准铝型材加工，背部预留通长T型槽，可直接卡在设备机架的型材槽内，通过T型螺栓实现安装位置的前后、上下微调，不需要额外加工定制安装板，适配市面上主流的40系列、30系列工业铝型材机架。角度调节段采用铰接式锁紧结构，

　　连接块与安装梁之间通过压紧螺栓实现角度锁止，可在0-60度范围内调整斜臂的倾斜角度，调整时松开两侧锁紧螺栓即可转动斜臂主体，对准工位后锁紧即可完成角度设定，不需要拆解其他零部件，现场调试的操作门槛较低。斜臂主体采用空心方管结构，内部预留气动管路走线空间，气管可从方管内部穿入连接到末端的夹持组件，避免管路外露被工件剐蹭，也能减少管路随机构动作产生的弯折疲劳，延长气动管路的使用寿命。末端夹持段采用直线导轨导向的滑台结构，滑台的行程可根据实际取料高度调整，滑台侧面安装行程限位块，可通过调整限位块的位置限制滑台的伸出、缩回位置，适配不同高度的料盘与工件放置位。夹持端预留标准气动夹爪的安装孔位，可直接安装平行夹爪、Y型夹爪或者真空吸盘支架，

　　不需要额外加工转接板，更换不同执行端时只需要拧下四颗安装螺栓即可完成切换，适配不同材质、形状的小型工件取放。从安装边界来看，整套机构收拢状态下的水平投影长度不超过450mm，竖直方向高度不超过320mm，安装梁的截面尺寸为4040mm，斜臂方管截面为3030mm，安装时只需要在机架上预留长度不小于200mm的型材安装段即可完成固定，不需要额外预留侧面操作空间，适合在紧凑的桌面型设备内部布置。设计过程中优先考虑了现场调试的便捷性，所有调节点都采用外露式螺栓结构，调试人员用普通内六角扳手即可完成所有位置、角度的调整，不需要专用工装；铰接位置采用耐磨铜套作为转动副，长期往复转动也不会出现磨损松旷的问题，减少后期维护的更换频率。

　　滑台部分采用双直线导轨导向，相比单导轨结构能承受更大的侧向力矩，夹取工件时不会出现滑台卡顿、偏摆的问题，夹持重量在1kg以内的工件时，机构的重复定位精度可以控制在±0.1mm范围内，满足大部分小型工件的组装、分拣精度要求。在实际产线应用中，这套机构通常搭配小型笔形气缸作为滑台的驱动动力，气缸通过浮动接头与滑台连接，避免安装同轴度误差导致的气缸杆磨损，气缸的进出气口搭配调速接头，可根据产线节拍调整滑台的伸出、缩回速度，减少动作冲击，避免取放工件时出现工件磕碰、掉落的问题。机构的所有外露金属件都做了发黑防锈处理，在车间常规温湿度环境下不会出现锈蚀问题，适合电子组装、包装、五金加工等常规工业车间的使用环境，不需要额外做防腐防护处理。
