乘用车辐条式轮毂带轮胎装配结构设计

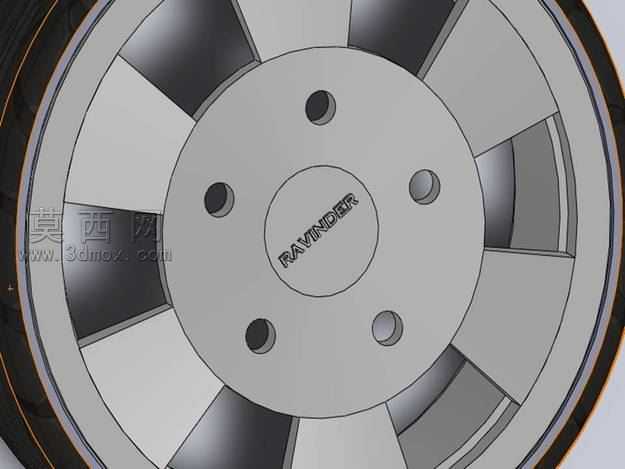

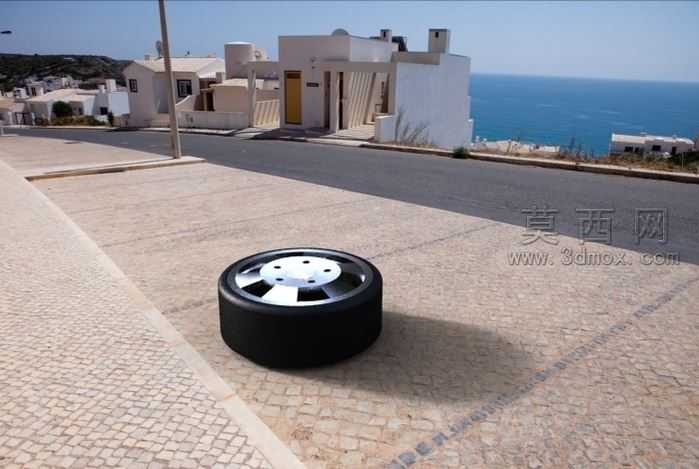

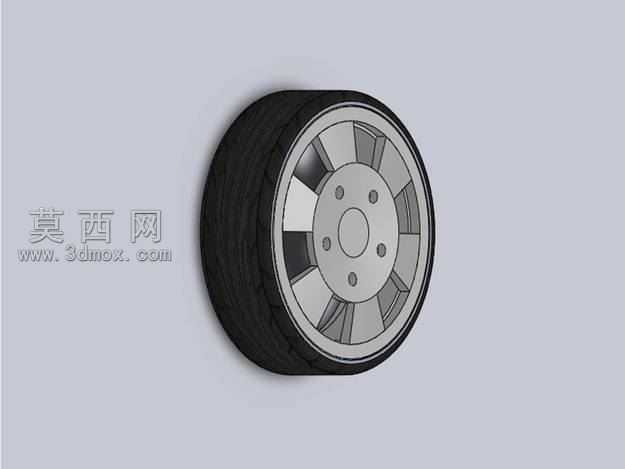

本作品为乘用车车轮装配三维建模成果，建模阶段以真实家用轿车车轮的尺寸参数为基准，先完成基础轮廓的草绘搭建，通过回转特征生成轮辋的基础筒体结构，再通过拉伸切除、圆周阵列等操作完成辐条区域的造型设计，辐条采用宽幅五主辐搭配内嵌装饰槽的结构，既保证了轮毂的结构强度，也兼顾了外观的视觉层次感。轮毂中心的安装位严格按照实车螺栓孔分布规律建模，五个螺栓安装孔沿中心圆周等距排布，中心预留轮毂盖安装的沉台结构，轮辋边缘设计有适配轮胎安装的止口台阶，保证轮胎装配后的贴合密封性。轮胎部分通过回转特征生成基础胎体后，采用环形阵列的拉伸切除特征制作胎面的纵向排水沟槽与横向防滑花纹，胎侧区域还原了民用轮胎的平滑曲面过渡，同时在胎唇位置做了加厚处理，匹配轮辋的安装卡槽结构。材质渲染阶段，轮毂主体采用哑光银灰色金属材质，模拟铝合金铸造后的表面质感，辐条表面的装饰区域做了深灰色磨砂材质区分，还原量产轮毂的分色设计效果；轮胎部分采用哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微颗粒质感，胎面花纹的沟槽处做了轻微的阴影加深处理，提升模型的真实感。结构设计上充分考虑了车轮的实际装配逻辑，轮毂与轮胎的配合面做了精准的间隙匹配，螺栓孔的位置、孔径参数均参考通用乘用车的安装标准，轮辐的厚度从中心安装盘到轮辋连接位置做了渐变过渡，既避免应力集中问题，也合理控制了零件的整体重量。建模过程中对所有特征做了参数化关联，可通过修改基础草绘的尺寸参数快速调整轮毂尺寸、辐条数量、轮胎规格等参数，适配不同车型的车轮设计需求，整体模型装配关系清晰，无多余特征，曲面过渡顺滑，可用于车辆装配演示、车轮结构教学、改装轮毂方案预览等场景。
