动力系统配套活塞组件三维结构设计

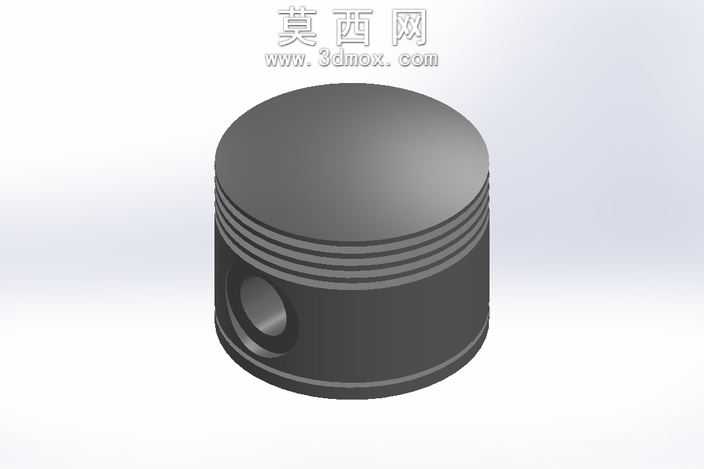

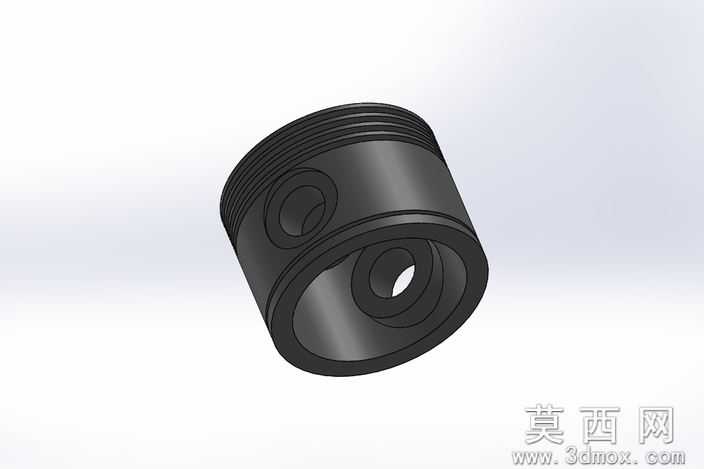

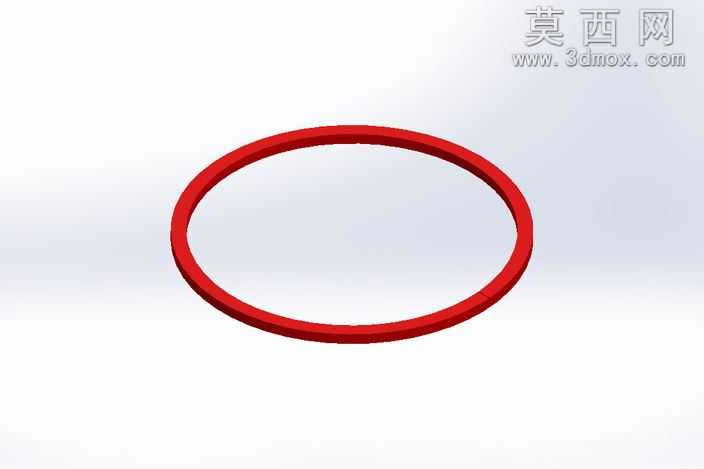

本活塞组件采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计规范与实际加工工艺逻辑，从基础回转体特征入手，先通过旋转凸台命令生成活塞主体的基体轮廓，精准还原活塞外圆柱面的密封环带结构，外圆上部的多道环槽采用切除拉伸结合圆周阵列的方式完成，保证环槽的轴向尺寸精度与同轴度要求，为后续活塞环的装配预留合理的配合间隙。活塞侧壁的销孔特征采用双向拉伸切除完成，孔口的倒角结构同步建模，避免应力集中问题，活塞内部的空腔结构通过旋转切除命令生成，在保证结构强度的前提下合理控制零件重量，适配往复运动的轻量化需求。渲染阶段采用哑光金属材质模拟活塞的铸铁或铝合金基体质感，对环槽、销孔等配合面做细微的粗糙度差异处理，通过环境光遮蔽效果突出零件的结构层次感，清晰展现各部分的衔接关系。整套模型包含活塞本体、活塞环、活塞销三个核心零件，各零件之间保留了正确的装配约束关系，活塞环可模拟装入环槽的状态，活塞销与销孔采用过渡配合的尺寸设定，完整还原活塞组件的实际装配逻辑。设计过程中充分考虑活塞在动力系统中的工作特性，外圆的型线、环槽的间距、销孔的位置均参考通用动力活塞的设计参数，保证模型的结构合理性与工程参考价值，可用于动力系统结构演示、装配教学以及相关零部件的设计参考，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整尺寸参数，适配不同缸径、不同工况的动力设备使用要求。
