塑料直齿圆柱传动齿轮三维设计作品

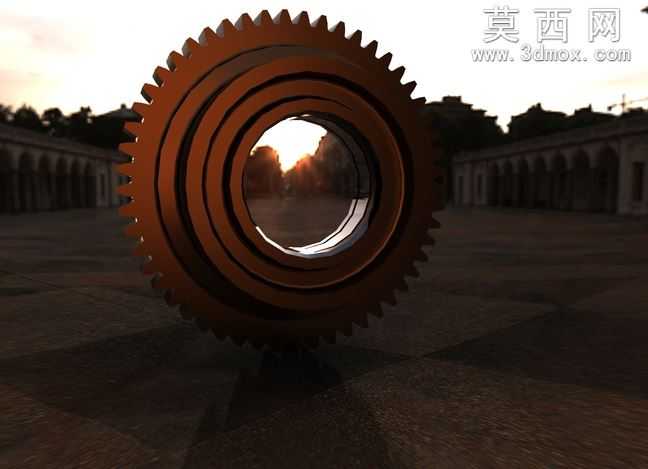

本作品为塑料材质的直齿圆柱传动齿轮三维模型，建模阶段以机械设计手册中渐开线圆柱齿轮的标准参数为核心依据，首先在三维建模环境中完成齿轮基准平面、中心旋转轴的搭建，通过渐开线方程精准绘制齿廓曲线，保证齿形压力角、模数、齿顶高系数、顶隙系数均符合通用传动齿轮的设计规范，随后通过圆周阵列命令完成全部轮齿的排布，再依次构建轮毂、多层环形减重槽、中心安装通孔的结构特征，整体建模过程全程保证特征参数的可编辑性，可根据实际传动需求快速调整模数、齿数、齿宽、安装孔径等核心尺寸，适配不同的传动场景需求。材质设置阶段针对塑料齿轮的应用特性，选用工程塑料材质球，调整材质的漫反射、粗糙度、反射率参数，还原工程塑料表面略带哑光、低反光的质感，同时对轮齿啮合面、中心安装孔内壁做细微的材质区分，模拟实际注塑生产中产生的细微表面质感差异。渲染阶段采用户外写实环境光方案，以黄昏时段的柔和自然光作为主光源，搭配低强度的环境补光消除模型暗部死黑，调整景深参数突出齿轮主体结构，将齿轮放置于开阔的硬质铺装场景中，通过中心通孔的透光效果展现模型的壁厚与环形结构层次，清晰呈现轮齿的齿形轮廓、轮毂的多层环形加强结构、中心安装位的尺寸比例。结构设计上，该塑料齿轮采用多层环形轮毂设计，在保证整体结构强度的前提下有效降低零件自重，适配低载荷、低转速的传动场景，轮齿边缘做微小的倒角处理，既符合注塑零件的脱模工艺要求，也能减少齿轮啮合传动过程中的应力集中，降低轮齿崩损的概率，中心通孔为标准光孔设计，可直接与对应直径的传动轴配合安装，整体结构无冗余特征，完全符合塑料传动零件的注塑生产工艺要求，可直接用于传动机构的运动仿真、装配干涉检查，也可作为塑料齿轮生产的前期设计参考，验证齿轮啮合的传动比、传动平稳性，提前排查结构设计中存在的装配、强度问题。
