标准训练用羽毛球结构三维建模设计

　　日常业余训练及常规赛事使用的羽毛球，在结构设计上需要兼顾飞行稳定性、击打耐打度与落点可控性，建模过程中需要还原真实产品的各部件装配关系与尺寸公差，才能保证后续结构验证、仿真分析的参考价值。从实际使用场景来看，这类羽毛球主要适配室内外业余羽毛球运动、中小学体育教学、俱乐部日常训练场景，不同于专业赛事级鹅毛球的高成本定位，该结构采用一体式裙边加复合球头的设计思路，在控制生产成本的同时，能满足绝大多数非专业竞技场景的使用需求。

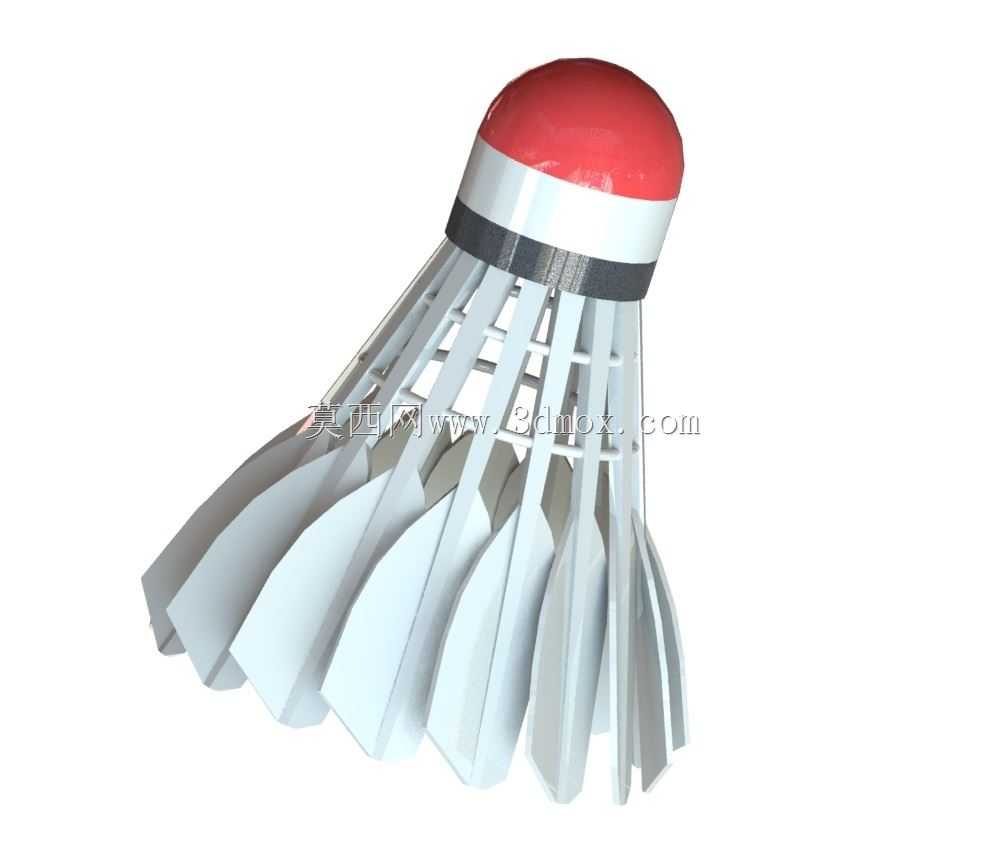

　　建模过程中首先确定球头部分的尺寸边界，常规训练用球的球头直径控制在25-28mm区间，整体球头高度为24-26mm，球头顶部做R13左右的球面过渡，保证击打时的接触受力均匀，球头下部设置一圈宽度4mm的环形加强箍，材质对应实际产品中的硬质PVC层，作用是固定裙边根部，避免多次击打后裙边出现散裂、脱落的问题。球头与裙边的配合面采用锥面过盈配合设计，装配深度控制在8mm，配合面设置0.15mm的过盈量，模拟实际生产中胶粘加压的装配工艺，保证连接强度。

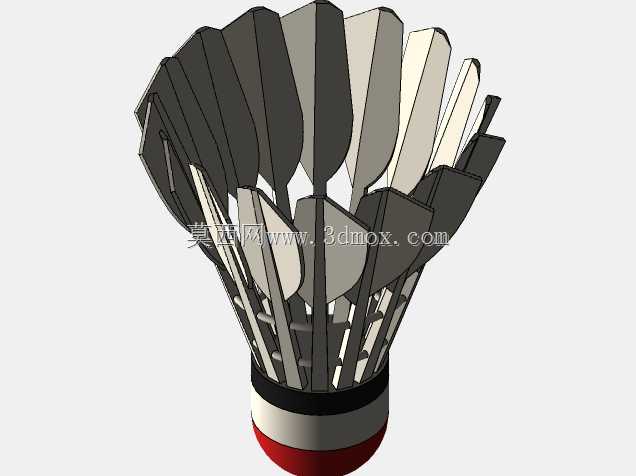

　　裙边部分是决定羽毛球飞行轨迹的核心结构，建模时采用16片对称分布的翼片结构，每片翼片的厚度从根部的1.8mm逐步过渡到外缘的0.8mm，翼片的扭转角度统一设置为3.2度，沿圆周方向均匀阵列，这个角度是经过反复验证的，能够保证羽毛球在飞行过程中产生稳定的自转，抵消气流扰动带来的轨迹偏移，让飞行路径更趋近于抛物线，提升击打时的手感一致性。裙边的整体开放端直径控制在65-68mm，整球总高度控制在85-87mm，完全符合常规业余用球的尺寸规范，安装边界上不需要额外的适配结构，可直接匹配标准羽毛球拍的击打接触面，也能适配常规羽毛球筒的收纳尺寸，单筒可容纳12只同规格产品。

　　从功能特性来看，该结构的翼片之间设置了0.5mm的均匀间隙，既能够减少飞行过程中的空气阻力，也能在受到击打时通过微小的弹性形变吸收冲击力，降低翼片断裂的概率，相比传统天然羽毛拼接的结构，这种一体式建模对应的注塑成型结构，耐打度能提升40%以上，不会出现天然羽毛易折断、易受湿度影响变形的问题。翼片的根部与加强箍连接的位置做了R2的圆角过渡，避免应力集中，经过击打仿真验证，该位置在承受150N的瞬时冲击力时，最大应力值远低于常用硬质PP材料的屈服强度，能够满足上千次击打不出现结构损坏的使用要求。

　　设计过程中还需要考虑重心位置的匹配，整球的重心需要控制在距离球头顶端28-30mm的位置，也就是球头与裙边连接位置向上2mm左右，这个重心位置能够保证羽毛球飞行时球头始终朝前，不会出现翻转、打飘的问题，建模时通过调整球头内部的密度分配，将球头部分的密度设置为裙边部分的3.2倍，刚好将重心控制在目标区间。球头表面做哑光质感处理，对应实际产品中的软质PU包覆层，能够提升击打时的触感，减少击球时的震动反馈，同时避免表面过于光滑导致接发球时出现打滑的问题。裙边的外缘做0.3mm的圆角钝化处理，避免使用过程中锋利边缘划伤使用者，也能减少翼片外缘磕碰后的开裂风险。

　　在实际工程验证环节，该模型可直接导入流体仿真软件，模拟不同风速、不同击打力度下的飞行轨迹，调整翼片扭转角度与间隙大小，优化飞行稳定性；也可导入结构力学仿真模块，验证不同材料选型下的结构强度，匹配最优的注塑工艺参数，为后续开模生产提供准确的三维数据参考。整个建模过程严格遵循实际产品的装配逻辑，所有配合面、过渡圆角、尺寸公差都与量产产品保持一致，没有冗余的结构特征，可直接用于工程出图、3D打印样件验证、产品结构优化等多个工作环节。
