直排轮滑鞋刀架轮组三维结构设计

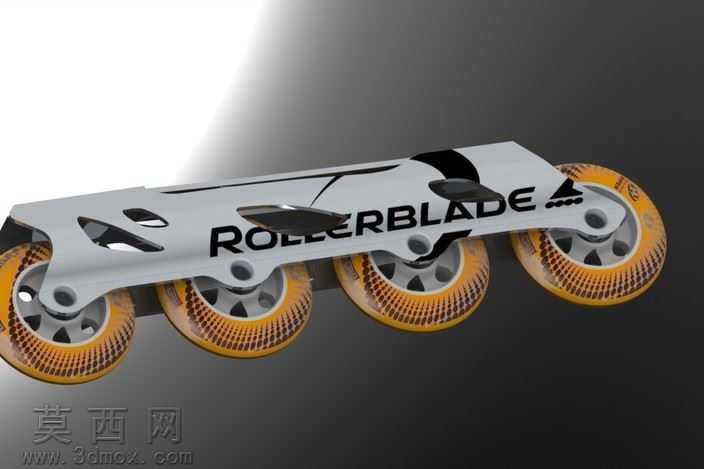

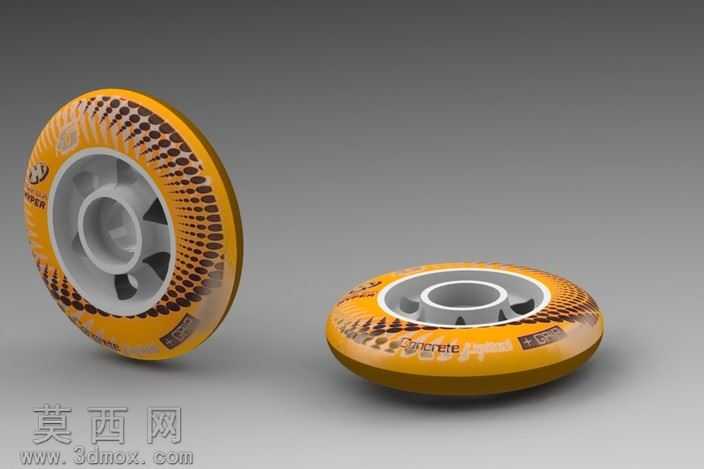

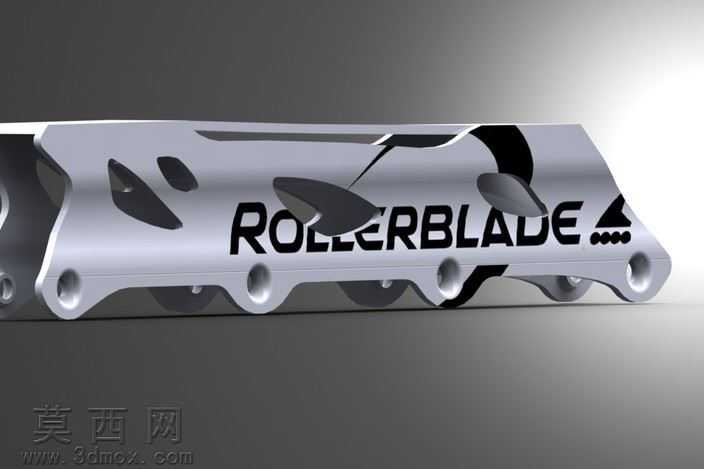

本作品为直排轮滑鞋的核心承载轮组结构三维建模成果，建模过程以真实专业速滑直排轮产品为参考蓝本，在三维建模软件中首先完成整体比例的基准搭建，以刀架作为核心承载基体，先绘制刀架的二维轮廓草图，精准还原刀架的流线型低风阻外形，同时预留出穿钉安装孔位、鞋身固定孔位的基准位置，通过拉伸、切除、圆角等特征操作完成刀架主体建模，针对刀架表面的品牌标识区域，采用包覆特征实现标识的凹陷效果，还原真实产品的外观细节，同时对刀架的镂空减重区域做了结构优化，在保证视觉还原度的前提下，让刀架的受力结构更符合实际使用逻辑。轮组部分采用参数化建模方式，先构建单个轮体的基础轮廓，区分轮芯支撑结构与外层PU轮层的不同结构分区，轮芯部分做了辐条式镂空设计，既还原真实轮滑轮的轻量化结构，也通过不同的材质分配区分金属轮芯与聚氨酯轮层的质感差异，四个轮体按照直排轮的标准轴距排布在刀架对应安装位，穿钉零件以同轴心配合完成轮组与刀架的装配约束，保证轮体可实现模拟转动的运动效果。材质与渲染环节，刀架部分采用哑光银灰色金属材质，添加细微的磨砂质感与表面拉丝纹理，还原铝合金刀架的真实金属触感，轮体部分外层采用半透明橙黄色聚氨酯材质，添加轻微的粗糙度模拟橡胶材质的磨砂质感，轮芯部分采用亮银色金属材质，搭配黑色的轮盖装饰件，刀架上的品牌标识采用纯黑色哑光材质，与银色刀架形成清晰的视觉对比。渲染场景采用渐变深灰背景，搭配侧上方的主光源与补光，突出金属刀架的轮廓反光与轮体的通透质感，阴影做柔化处理，让整体渲染效果更具产品展示质感。设计过程中重点考量了直排轮滑鞋轮组的装配逻辑，所有孔位与配合间隙都参考真实产品的公差标准，既保证外观的高度还原，也让模型具备结构合理性，可作为轮滑产品结构设计参考、运动器材建模练习的参考案例，模型完成了核心结构的完整搭建，省略了鞋身部分的冗余结构，重点突出轮组与刀架的配合关系，清晰展现直排轮滑鞋核心运动部件的结构特征。
