单级圆柱齿轮机械减速机三维结构设计

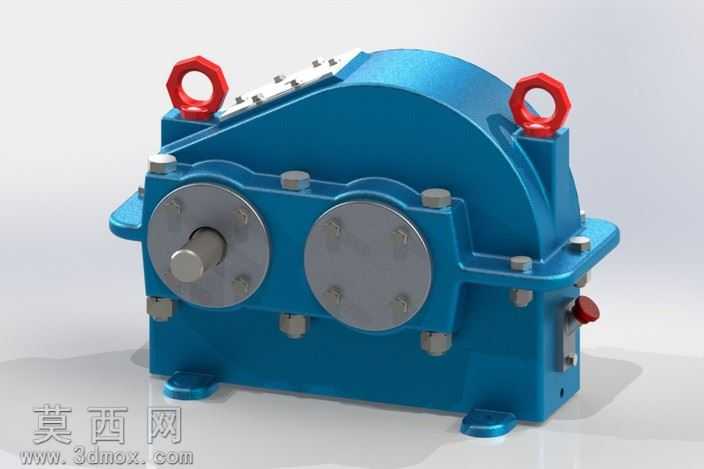

本作品为单级圆柱齿轮减速机的三维参数化建模成果，建模过程严格遵循机械设计规范完成整体结构搭建。建模阶段先完成核心传动参数计算，确定齿轮模数、齿数、传动比等核心参数后，依次构建输入轴、输出轴、传动齿轮、轴承组件等内部传动零件，每一个零件都按照实际加工尺寸完成特征绘制，对齿轮的齿廓曲线采用渐开线精准生成，保证齿形参数符合啮合传动要求，轴类零件的轴肩、键槽、退刀槽等工艺结构均完整还原，确保零件装配时的配合精度符合机械设计公差要求。完成内部零件建模后，进行整体装配设计，按照实际装配顺序依次完成轴承与轴的配合、齿轮与轴的键连接、轴组件与箱体的装配、端盖与箱体的螺栓连接，同时添加吊环、油塞、观察盖等附属结构，所有标准件均采用对应规格的标准模型，保证装配关系完全匹配实际减速机的装配逻辑，可通过装配干涉检查验证无结构冲突。材质与渲染阶段，为箱体赋予蓝色铸造漆材质，还原铸铁箱体喷漆后的哑光金属质感，端盖、轴类零件赋予银灰色金属切削材质，体现机加工表面的金属光泽，吊环、螺栓等标准件赋予红色防锈漆与镀锌金属材质区分不同零件类型，渲染时采用柔和的工业产品打光方案，清晰展现箱体的曲面过渡、螺栓的排布位置、轴伸端的结构细节，同时通过半透明剖切预览可直观展示内部齿轮啮合的结构状态。设计过程中充分考虑减速机的实际使用需求，箱体底部设置安装脚座用于设备固定，顶部吊环满足整机吊装需求，侧面油塞用于润滑油更换，观察盖可随时查看内部齿轮运行状态，整体结构紧凑，传动布局合理，可作为机械设计教学案例、传动系统选型参考以及相关设备改造的设计参考使用，完整还原了通用圆柱齿轮减速机的全部结构细节与设计逻辑。
