小型四旋翼飞行器中心承载机架结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:683426
  • 小型四旋翼飞行器中心承载机架结构

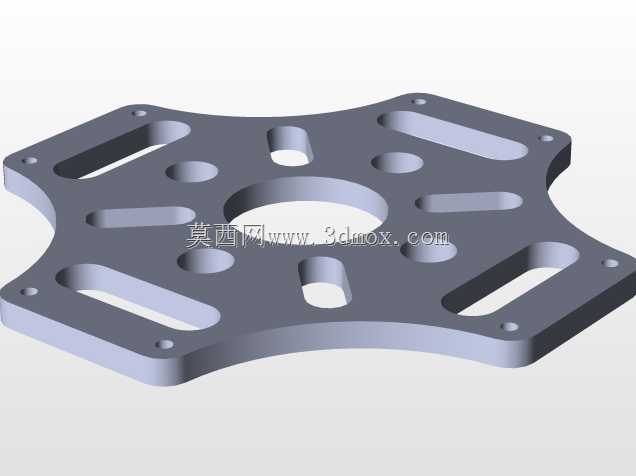

  这款中心机架是小型多旋翼飞行平台的核心承载构件,主要承担飞控系统、电源模块、机臂连接端的载荷传递与定位功能,在消费级航拍无人机、教学实训飞行平台、小型作业类四旋翼设备上都有广泛适配空间。实际装机场景中,该构件处于整机几何中心位置,所有机臂的安装端都通过机架周向的定位孔完成锁紧固定,飞行过程中机臂传递过来的升力、机动飞行时的交变载荷、降落瞬间的冲击载荷,都会通过该机架完成分散传导,避免局部应力集中导致的结构失效。从结构设计逻辑来看,整体采用对称式异形板状构型,完全匹配四旋翼的十字形动力布局,周向延伸的四个凸台专门对应机臂的安装位,凸台上预留的通孔可配合锁紧螺丝完成机臂的角度定位,保证四个机臂的安装夹角偏差控制在装配公差允许范围内,

  避免动力布局不对称带来的飞行姿态偏移问题。中心区域的大尺寸通孔是为飞控主控模块的安装预留的避让空间,可适配主流规格的开源飞控与商用飞控板的安装尺寸,周边分布的不同直径小圆孔,分别对应电源模块、电调信号线、减震球的安装点位,不需要额外做打孔修改就能完成核心电子件的定位装配。板面开设的多组长条形镂空槽,并非单纯为了减重,一方面是为了给电调、电源模块留出散热风道,飞行过程中气流可穿过镂空槽带走电子件工作产生的热量,避免高温堆积影响电子元件稳定性;另一方面是通过镂空结构调整板件的固有频率,避开飞控工作的敏感振动频段,减少动力系统产生的振动传递到飞控传感器端,降低飞行姿态解算的误差。从安装边界来看,

  板件整体厚度适配常用的2-3mm碳纤维板或航空铝板加工工艺,周向安装孔的孔位间距匹配常用的10mm、12mm直径圆管机臂的安装座尺寸,中心安装孔组的孔距兼容30.5mm×30.5mm、35mm×35mm两种主流飞控安装孔距,不需要额外做转接件就能完成核心部件的装配。板件边缘做了圆弧过渡处理,没有尖锐的直角结构,既可以减少飞行过程中的空气阻力,也能避免装配调试过程中尖锐边角划伤线路或者操作人员。周向分布的小型定位沉孔,是为了配合机臂安装座的定位凸点使用,装配时可以快速完成机臂的角度对位,不需要反复测量调整夹角,提升装配效率的同时也能保证装机精度。在实际结构验证过程中,这种对称式板状结构的抗弯、抗扭性能完全满足0.

  5-2kg起飞重量的四旋翼平台使用需求,当单轴动力输出产生偏转载荷时,板件的应力会沿着凸台到中心的加强区域均匀分散,不会在镂空位置出现应力断裂的问题。设计时特意将所有安装孔的位置做了等强度校验,孔边到板件边缘的距离都大于孔径的1.5倍,避免锁紧螺丝时出现孔边开裂的情况。板面的镂空槽两端都做了圆弧过渡,没有直角拐角,从根源上避免了应力集中点的产生,即使在大机动飞行或者硬着陆的冲击下,结构也不会从镂空位置萌生裂纹。对于结构设计从业者来说,这类中心承载板的设计核心是在保证结构强度的前提下,尽可能优化重量分布,同时兼顾电子件的安装兼容性与装配便利性,这款机架的结构刚好平衡了这几方面的需求,既没有多余的冗余结构增加不必要的起飞重量,也没有因为过度减重牺牲结构可靠性,所有孔位与镂空的设置都对应明确的功能需求,没有为了造型美观设置无意义的结构。在航模与小型无人机的结构设计中,这类中心机架的构型已经经过了大量实际飞行验证,是经过市场检验的成熟结构方案,可直接作为同级别四旋翼平台的结构设计参考,也可根据具体的起飞重量需求调整板件厚度或者局部结构尺寸,适配不同载荷等级的飞行平台。
