参数化设计传动端密封防护齿轮箱盖

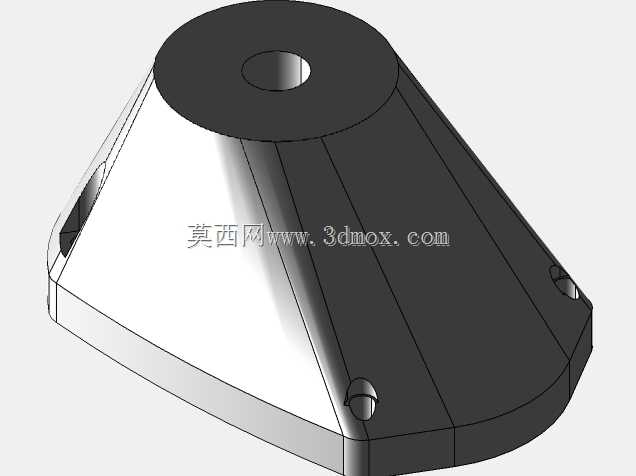

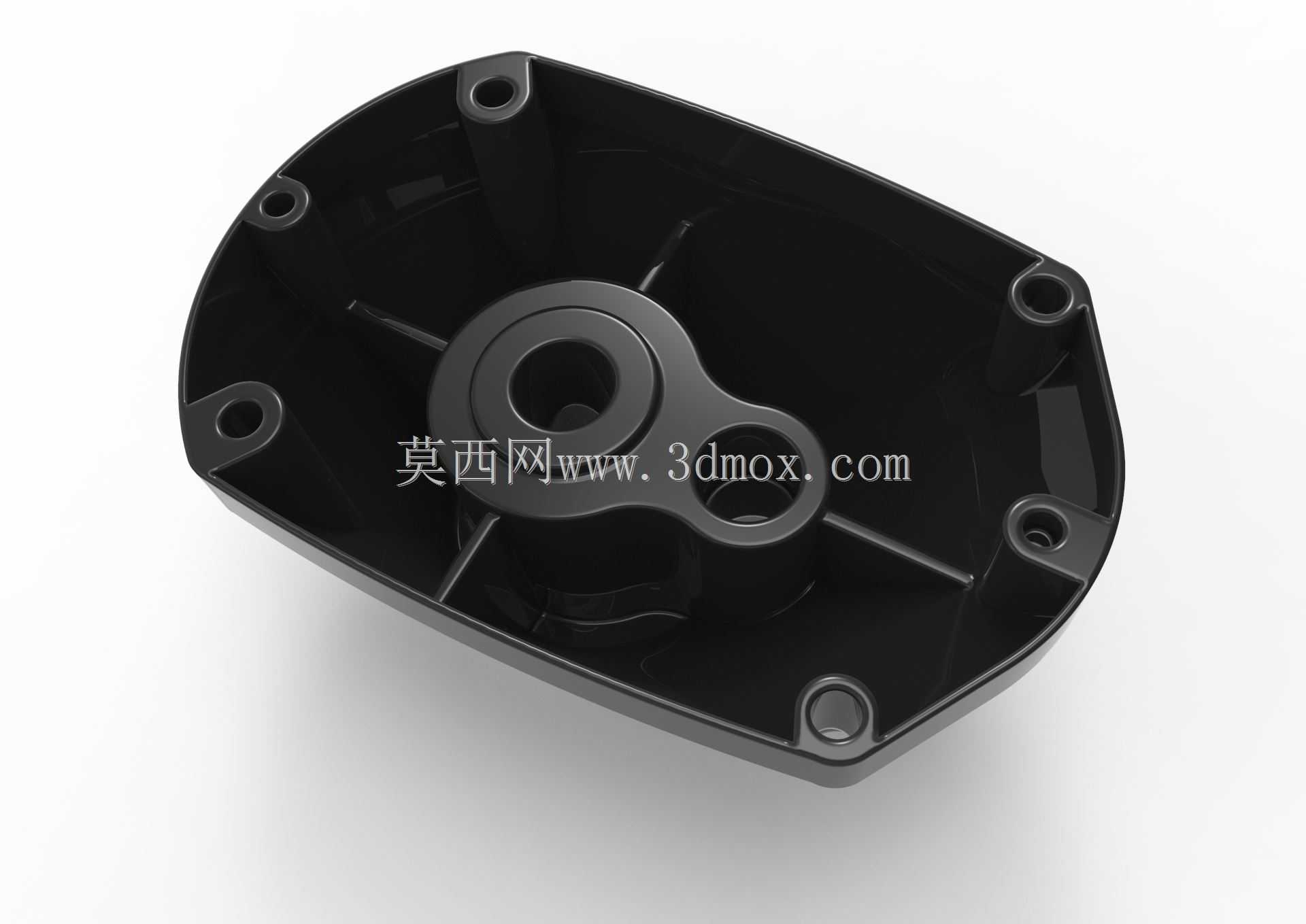

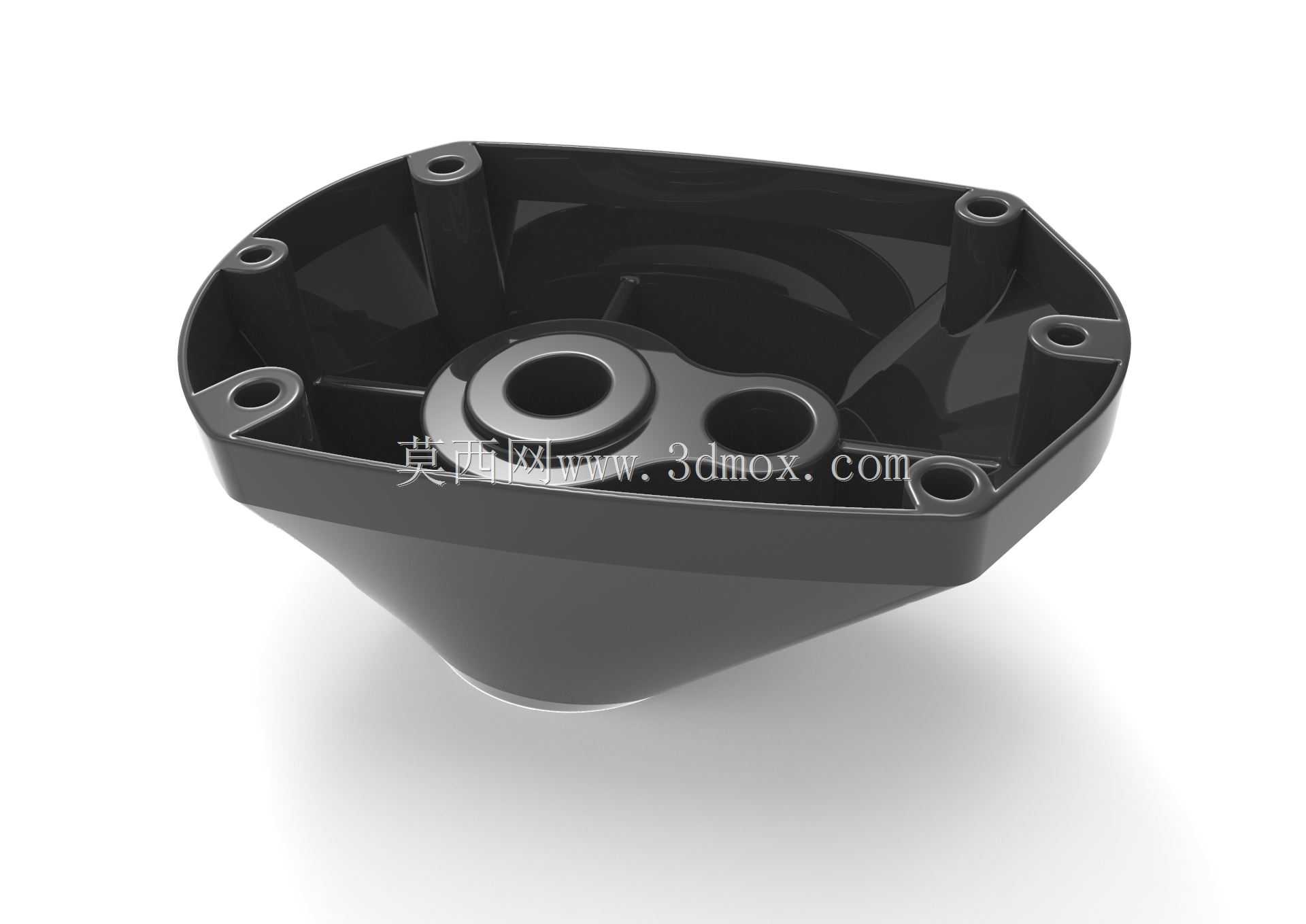

　　在中小功率齿轮传动系统的布局中，箱盖作为箱体组件的核心配套件，直接决定了传动腔的密封可靠性、内部齿轮副的润滑留存效果以及整机运行的NVH表现，这类锥台造型的齿轮箱盖，多适配角向输出的小型齿轮传动单元，常见于手持动力工具、小型输送线驱动端、轻工设备的传动模组等场景，区别于常规方形平板端盖，该结构采用渐变收窄的锥面造型，能够在有限的安装空间内避让输出轴端的连接构件，同时为腔体内的斜齿轮、锥齿轮啮合预留足够的回转空间，避免齿轮运转过程中与箱体内壁发生剐蹭干涉。从结构设计逻辑来看，该箱盖的法兰安装边均匀布置了6处螺栓过孔，孔位采用等强度布局，结合法兰边的加厚设计，能够保证螺栓锁紧后安装面的压力均匀分布，

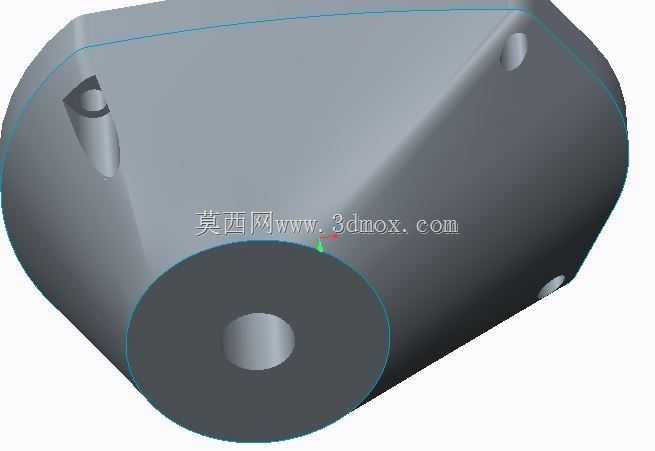

　　避免局部压力不足导致的密封垫片压合失效，防止齿轮箱运行过程中润滑油从结合面渗漏，同时也能阻挡外部的粉尘、切削液等杂质进入传动腔，破坏齿轮啮合面的润滑膜，加剧齿面磨损。中心位置的轴承安装孔采用阶梯式结构，可适配对应规格的深沟球轴承或者滚针轴承，孔位的同轴度公差在建模阶段就通过参数化约束进行了控制，能够保证装配后轴承外圈与箱盖的配合精度，减少输出轴运转过程中的径向跳动，降低传动噪音。中心孔旁侧的预留小孔，可作为润滑油注油孔或者透气塞安装位，无需在箱体其他位置额外加工孔位，简化了整体箱体的加工工序。锥面壳体部分采用均匀壁厚设计，在建模过程中通过拔模分析验证了脱模可行性，若采用注塑工艺生产可直接开模量产，

　　若采用铝合金压铸工艺也能满足成型要求，壁厚过渡位置全部设置了圆角过渡，避免应力集中导致的壳体受载开裂，毕竟齿轮箱运行过程中会承受齿轮啮合带来的周期性振动载荷，应力集中位置很容易在长期交变载荷下出现疲劳裂纹。从安装边界来看，该箱盖的法兰安装面为平面结构，可适配对应轮廓的箱体结合面，安装时只需在结合面放置对应厚度的密封垫片，按照对角线顺序依次锁紧螺栓即可完成装配，锥面的外轮廓尺寸从法兰端向输出端逐步收窄，能够在输出端连接联轴器、带轮等传动件时预留足够的操作空间，方便后续的设备维护拆装，无需拆卸周边其他构件即可完成箱盖的拆解，便于检查内部齿轮的磨损情况、补充或者更换润滑油。不同于平板式箱盖需要额外加装加强筋来提升结构刚度，

　　该锥面结构自身就具备较好的结构强度，在相同壁厚条件下，抗变形能力远高于平板结构，能够在齿轮箱内部油温升高、腔体内压力出现小幅波动时，避免箱盖出现鼓胀变形，保证结合面的密封性能长期稳定。在实际选型适配过程中，需要注意核对法兰边的螺栓孔中心距、中心轴承孔的直径以及输出端的避让尺寸，确保与现有箱体的安装尺寸完全匹配，同时要根据传动系统的转速、负载情况，选择对应材质的箱盖，高负载场景可选用压铸铝合金材质提升结构强度，低负载轻量场景可选用工程塑料材质降低整机重量。
