V型排布十二缸内燃动力装置结构

　　在大马力乘用车辆、重型工程装备、高性能船舶动力以及固定动力机组的应用场景中，多缸大排量内燃机始终是核心动力输出单元，十二缸机型凭借做功冲程叠加的平顺性优势、大排量带来的扭矩储备能力，成为高端动力场景的主流选型之一。这套三维结构完整还原了V型夹角排布的十二缸内燃机核心机械结构，覆盖了从动力输出端到活塞往复端的全部核心传动与支撑部件，可直接用于结构原理演示、动力总成匹配校核、相关零部件逆向设计参考等场景。

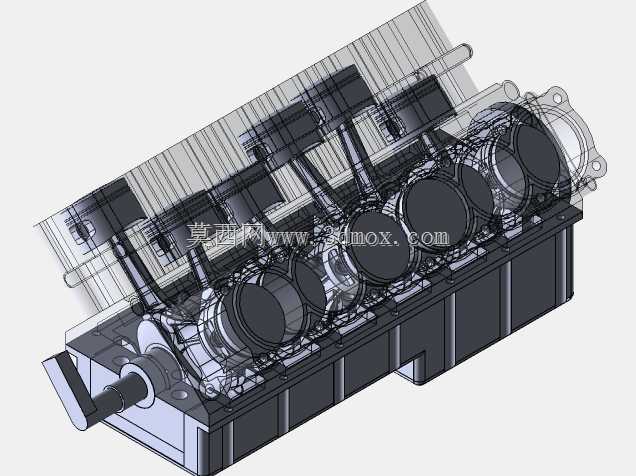

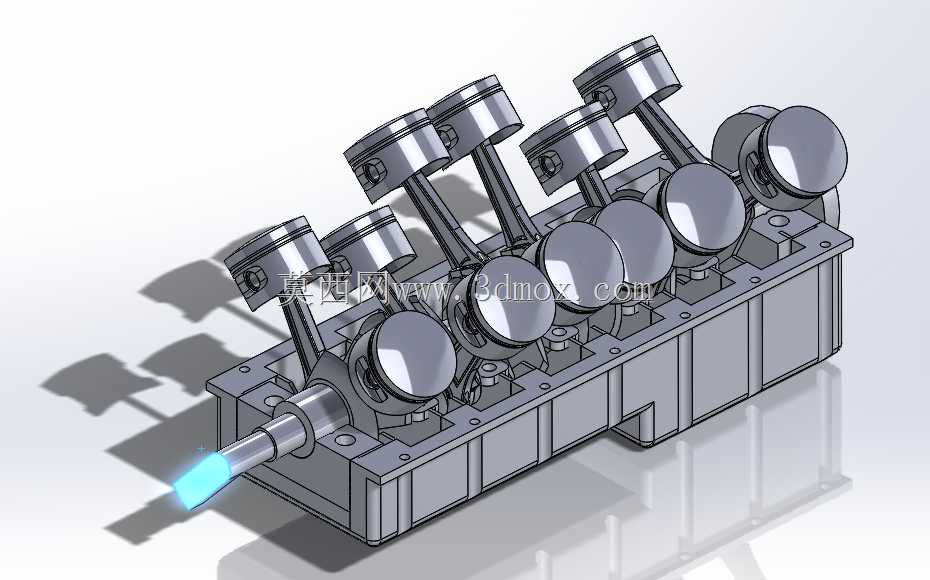

　　从实际功能落地的角度看，这套结构完整复现了内燃机将燃油化学能转化为旋转机械能的核心传动逻辑：两侧各六组活塞组件沿V型夹角对称布置，每组活塞通过活塞销与连杆小头铰接，连杆大头则抱合在曲轴对应的连杆轴颈上，当活塞在气缸套内完成往复直线运动时，连杆会将直线推力转化为曲轴的旋转扭矩，最终通过曲轴前端的输出法兰将动力传递给后续的传动系统。区别于直列六缸机型，V型十二缸的相邻缸做功间隔角更小，曲轴运转时的往复惯性力与旋转惯性力可通过对称布置的活塞连杆组件实现大部分自平衡，不需要额外加装大尺寸平衡轴结构，就能在高转速区间保持极低的振动水平，这也是大马力高端动力偏好十二缸布局的核心原因。

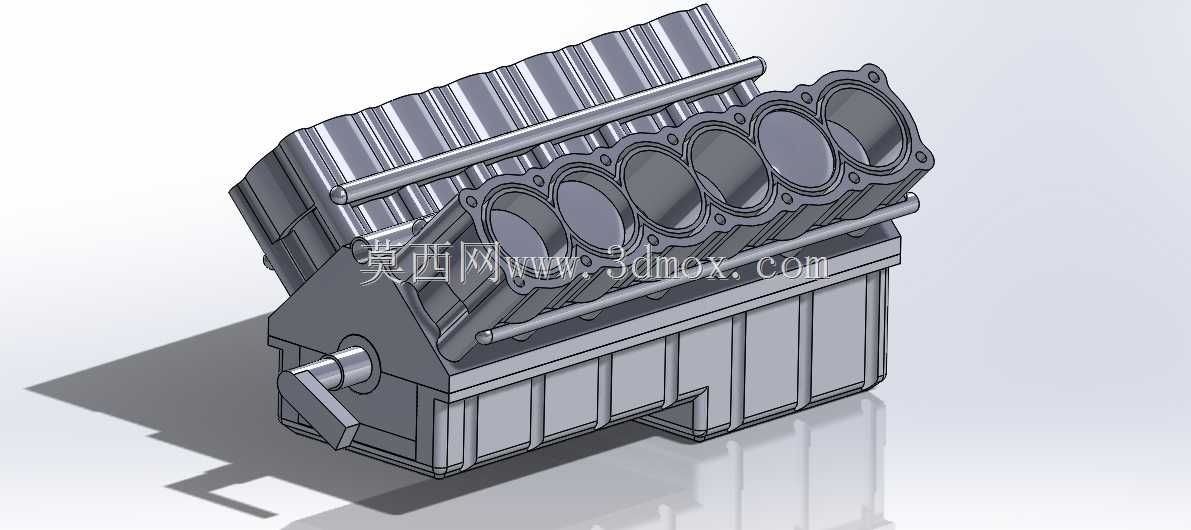

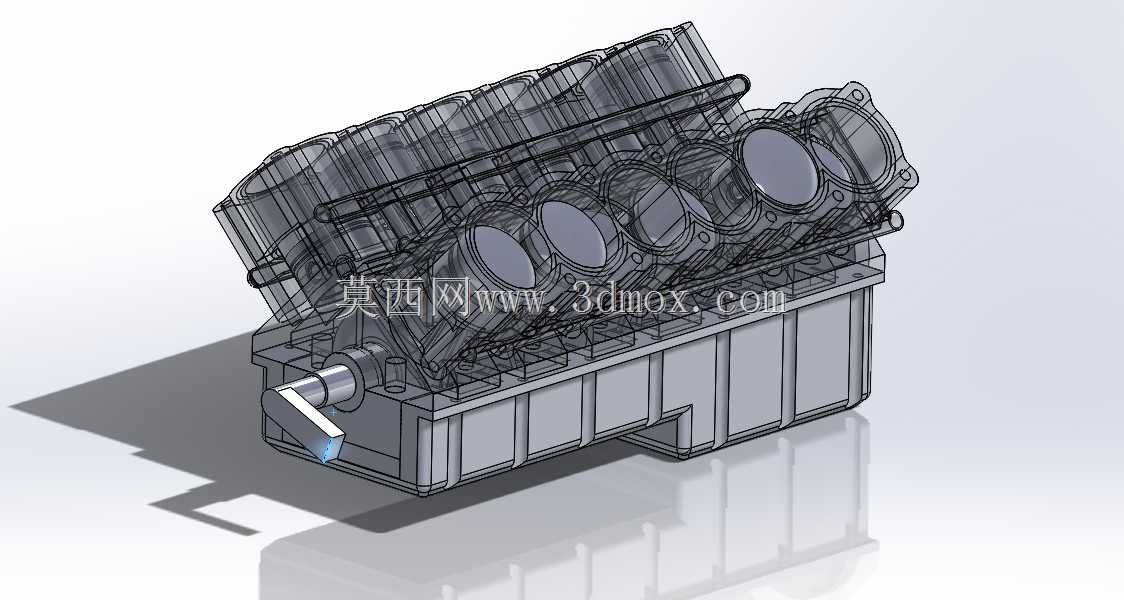

　　在结构设计的细节处理上，这套模型完整呈现了工程化设计的核心考量：缸体采用整体式龙门结构设计，主轴承座沿曲轴轴向等距分布，每个主轴承座都预留了主轴承盖的安装定位面与螺栓孔位，可保证曲轴高速旋转时的支撑刚度；曲轴采用全支承结构设计，每两个相邻的连杆轴颈之间都设置有主轴颈支撑，避免长轴距曲轴在高负荷下出现挠曲变形；活塞顶部的燃烧室凹坑、活塞环槽的分层布置、连杆大头的斜切分面设计都完全符合量产内燃机的设计规范，甚至活塞销的卡环槽、连杆螺栓的避让空间这类细节结构都做了完整还原，没有出现简化结构导致的传动干涉问题。

　　针对实际选型与安装匹配的需求，这套结构也明确了核心的安装边界尺寸：V型夹角的缸体两侧宽度可覆盖常规大排量V型动力舱的横向安装空间，曲轴输出端的法兰尺寸、端面连接孔的分布圆直径都遵循通用大马力内燃机的输出端匹配标准，可直接对接通用规格的离合器壳、液力变矩器等传动部件；缸体底部的油底壳安装面、两侧的发动机悬置安装点位都做了标准化的结构呈现，在做整车或整机动力舱匹配时，可直接提取这些安装面的坐标参数做干涉校核，不需要再重新测绘核心安装尺寸。另外，模型中曲轴前端的动力输出端预留了皮带轮、正时齿轮的安装轴段，可在此基础上拓展配气机构、冷却水泵、机油泵等附件驱动系统的结构，完成完整发动机的全结构建模。

　　从结构设计的逻辑来看，这套模型没有做过度的外观装饰，所有结构都围绕机械传动的实际功能展开：比如每个连杆的长度、曲轴的曲柄半径、活塞的行程参数都严格按照内燃机运动学的配比关系设置，可直接导入运动仿真模块做活塞运动轨迹、曲轴扭矩输出的仿真验证；缸体上的加强筋布置位置都对应主轴承座、缸筒外壁这些高负荷区域，完全符合铸造缸体的刚度设计逻辑，没有出现无意义的装饰性结构。对于刚接触动力总成设计的工程师来说，这套结构可以直观理解多缸内燃机的曲柄连杆排布逻辑、V型缸体的结构布局特点；对于做动力匹配的工程师来说，可直接提取核心安装尺寸完成前期的舱体布局校核，大幅缩短前期方案设计的周期。
