伽马斯特林动力装置结构设计方案

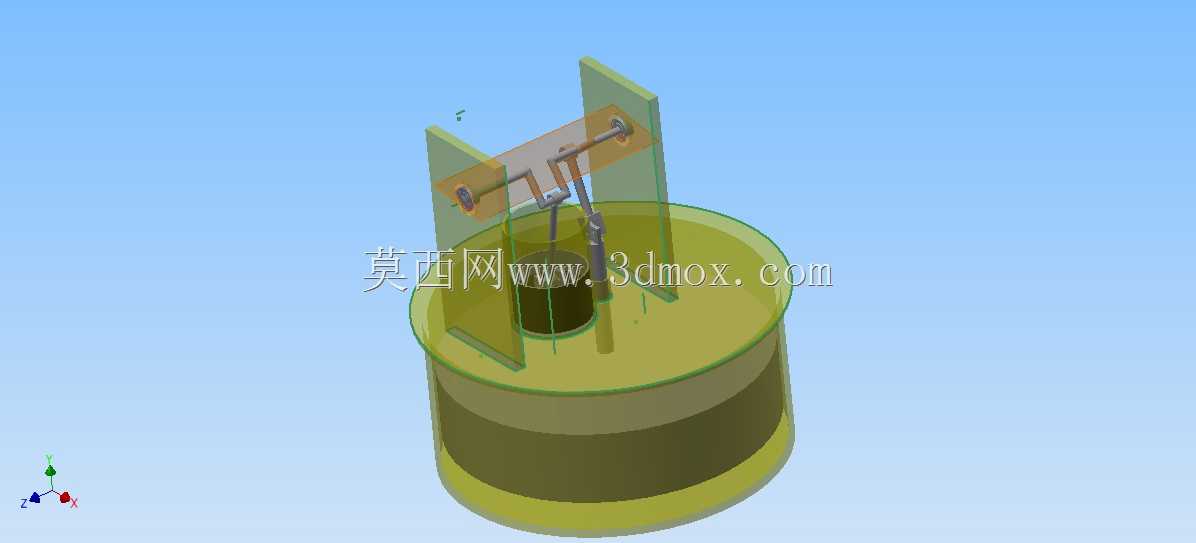

　　这套伽马构型斯特林动力装置的结构设计，核心围绕外燃式热力循环的工作特性展开，区别于传统内燃机依赖缸内爆燃做功的逻辑，整套装置依靠外部热源对工质的持续加热、冷却形成压差，驱动活塞完成往复运动，最终通过曲柄连杆机构输出旋转动力，这类结构在低品位热能回收、小型分布式供能、教学演示装置领域有着广泛的适配场景。从结构布局来看，整套装置采用立式同轴排布，下部为圆柱形密封缸体总成，作为动力活塞与置换活塞的运动腔体，缸体采用分层式结构设计，下部腔体为动力活塞的做功区间，中部预留热交换缓冲区，上部设置独立的置换活塞导向支撑结构，两根垂直布置的导向立柱从缸体上沿向上延伸，顶部通过横梁完成刚性连接，为传动摇臂组件提供稳定的安装基准，

　　这种排布方式能最大程度压缩装置的径向安装尺寸，仅需保证底座直径对应的安装平面即可完成整机固定，安装边界仅需预留超出底座直径15%的操作空间，就能满足日常维护与热源对接的操作需求。设计过程中针对伽马构型的固有特性做了结构优化，区别于阿尔法、贝塔构型的活塞布置逻辑，这套结构将动力活塞与置换活塞分置在独立但连通的腔体内，置换活塞负责在冷热腔之间往复推送工质，动力活塞则承接工质膨胀压力完成做功行程，传动摇臂组件布置在顶部横梁位置，通过铰接连杆分别连接两个活塞的顶端，配合相位角配重结构保证两个活塞的运动相位差稳定在90度左右，这一相位角度是保证热力循环效率的核心参数，建模过程中对铰接点的运动间隙做了0.1毫米的预留，既避免运动过程中出现卡滞，

　　也能减少工质泄漏带来的效率损失。考虑到实体制作的适配性，整套结构中占比三成的零件采用适配桌面级熔融沉积3D打印的结构设计，这类非承压、低载荷的结构件包括导向立柱的护罩、摇臂连接座、缸体外层装饰护圈等，打印时无需额外添加支撑结构，直接采用常规PLA耗材即可完成制作；而承受交变载荷、涉及密封配合的核心零件，包括缸体内壁、活塞本体、曲柄输出轴、连杆铰接销等，则采用金属切削加工的尺寸公差标注，缸体内壁的粗糙度要求控制在Ra1.6以下，活塞与缸壁的配合间隙控制在0.03-0.05毫米区间，配合耐高温密封圈即可满足低压工质的密封需求。从实际应用场景出发，这套结构可适配多种外部热源，包括酒精灯燃烧、工业废热传导、太阳能聚光加热等，

　　只要缸体热端温度达到200摄氏度以上，即可驱动装置持续运转输出动力，在教学场景中可作为热力循环原理的演示教具，直观展示外燃机的工作过程；在小型供能场景中，搭配小型发电机即可完成温差发电，为低功耗传感器、小型照明装置提供电力；在余热回收场景中，可对接工业设备的散热端，将原本废弃的低品位热能转化为可用的旋转动力。结构设计过程中充分考虑了装配的便捷性，所有零件均采用自下而上的装配逻辑，底座与缸体采用止口定位，无需额外调整即可保证同轴度，顶部传动组件采用螺栓固定在导向立柱上，拆卸维护时仅需松开顶部固定螺栓即可完成传动机构的整体拆解，活塞组件可从缸体上端直接抽出，无需对整机底座进行拆卸，这种设计能大幅降低后期维护的操作难度。针对运动过程中的振动问题，建模时对旋转配重块的位置做了动平衡模拟，将配重块固定在曲柄输出轴的对应位置，抵消活塞往复运动产生的惯性力，保证装置在额定转速运转时的振动幅度控制在合理区间，底座采用大直径圆盘结构，进一步降低整机的重心，提升运转过程中的稳定性，无需额外的地脚固定即可放置在水平平面上稳定工作。整套结构的运动逻辑经过运动仿真验证，所有运动部件在全行程内无干涉，铰接点的运动轨迹均在设计预期范围内，冷端与热端的结构间隔预留了足够的隔热距离，避免冷端温度过高影响循环效率，同时也减少热量向传动组件传导，降低传动部位的润滑脂老化速度，延长整机的无故障运行时长。
