家用手持吹风机外观结构三维设计

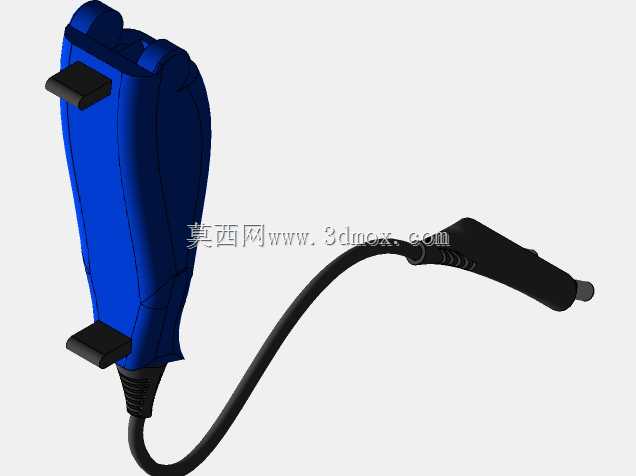

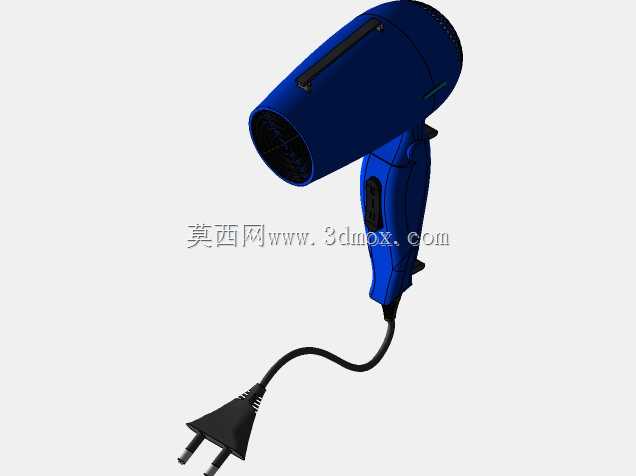

　　日常居家场景里，吹风机是高频使用的个人护理电器，这款手持吹风机的三维结构设计，完全围绕日常使用的握持手感、出风效率、使用安全几个核心维度展开，没有多余的装饰性冗余结构。从结构布局来看，整体采用长筒风嘴加垂直握持手柄的经典T型布局，风筒段内部预留了发热组件、风轮、导流风道的安装空间，风筒内壁做了阶梯式的限位台阶，方便发热丝支架、电机固定座的卡装定位，不需要额外打胶就能实现组件的轴向固定，减少装配工序。手柄部分的曲面弧度完全贴合人手握持时的掌面曲线，手柄直径控制在42mm，成年人单手握持时手指可以自然环绕，不会出现握持打滑或者硌手的问题，手柄和机身连接的过渡位置做了圆弧过渡，没有尖锐棱角，避免使用过程中磕碰划伤。

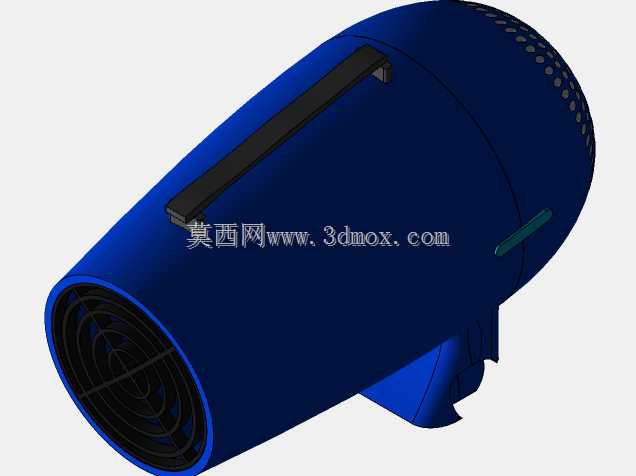

　　从功能实现的结构设计来看，风筒前端的出风网罩采用卡扣式连接结构，网罩上的出风孔做了渐变孔径设计，中心区域孔径稍大保证主风道出风顺畅，边缘区域孔径缩小，打散边缘紊流，让吹出的气流更均匀，不会出现局部风力过强吹乱发丝的问题。风筒尾部的进风网做了细密的格栅结构，格栅间隙控制在1.2mm，既能保证进风风量充足，又能阻挡头发、灰尘被吸入风筒内部，缠绕风轮或者附着在发热丝上造成安全隐患。手柄上的按键位置设置在握持时拇指自然触碰的区域，按键采用内凹式设计，按键表面和手柄外表面齐平，避免放置吹风机时误触开关，按键的按压行程设置为2mm，按压力度控制在1.5N，按压反馈清晰，不会出现按动卡顿或者误触发的问题。

　　从安装边界和尺寸适配来看，整机长度控制在220mm，风筒直径78mm，手柄长度120mm，整体重量控制在450g以内，长时间举持吹发也不会出现手臂酸胀的问题。内部风道采用渐扩式设计，从风轮位置到出风口位置，风道截面逐渐扩大，降低风阻的同时减少气流噪音，风轮安装位设置了减震胶圈的安装槽，胶圈厚度2mm，可以有效缓冲电机运转时产生的震动，降低整机运行的震动感，减少握持时的麻手问题。发热组件的安装位和外壳之间预留了3mm的隔热间隙，间隙位置可以设置隔热云母片，避免外壳温度过高，使用时不小心触碰风筒外壁也不会造成烫伤。电源线出线位置设置在手柄尾部，出线口做了防弯折的橡胶护套，护套长度15mm，可以承受多次弯折不会出现线材断裂的问题，适配日常使用时不同角度的拉扯、弯折场景。

　　从实际应用场景的适配来看，这款结构设计既可以满足家庭日常吹发使用，也适配酒店客房、美发沙龙等商用场景的使用需求，结构件全部采用卡扣加少量螺丝的固定方式，后期拆卸清理进风网、更换易损组件都很方便，不需要特殊工具就能完成拆解维护。外壳的分模线设置在机身侧面的隐蔽位置，合模后不会出现明显的拼接缝隙，外观整体性更强，表面做哑光磨砂处理，不容易残留指纹和水渍，日常清洁打理只需要用湿抹布擦拭即可。风嘴位置可以适配不同的集风嘴、散风嘴配件，配件采用卡扣式连接，对准卡槽旋转即可卡紧，更换配件不需要用力插拔，使用起来更方便。
