方形带定位孔通讯设备安装支撑夹结构

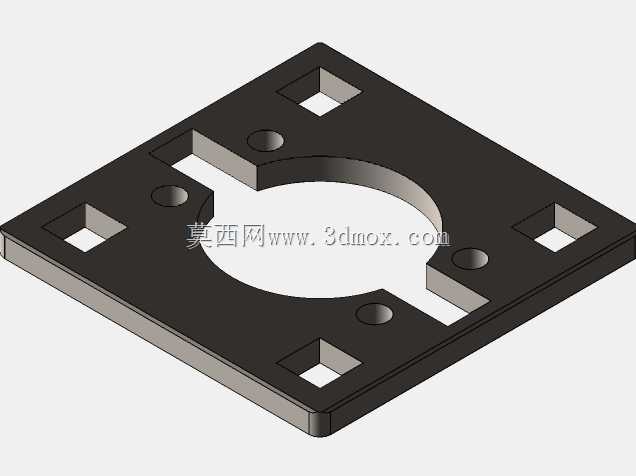

　　在通讯基站内部模块装配、桌面通讯测试治具搭建、小型通讯终端产线定位工位中，这类方形支撑夹是承担部件承托与精准定位的核心基础零件，日常工况下需要长期承受被支撑部件的静载荷，同时要抵消设备运行过程中产生的微幅振动，避免被固定的通讯模块出现移位、接口对位偏差等问题。从结构设计来看，该支撑夹采用方形板式主体作为承载基底，整体为等厚板材加工成型，中心开设大尺寸半圆开口，这个开口的尺寸匹配被支撑圆柱形通讯部件的外径，能够实现部件的半包覆承托，开口两侧预留的凸台结构可以卡住部件的轴向定位槽，防止支撑的圆柱类部件发生周向转动。主体板面上分布的四个方形通孔为安装让位孔，对应安装基座上的方形定位凸台，装配时可以直接将支撑夹卡入凸台完成预定位，

　　不需要额外调整安装位置，大幅提升产线装配效率；四个圆形沉孔分布在中心开口的周边，对应紧固件的安装位置，沉孔设计可以让紧固件头部完全没入支撑夹表面，不会突出平面干涉被支撑部件的安装面，避免出现装配间隙。设计过程中首先要确认被支撑部件的外径公差，中心半圆开口的尺寸公差控制在H7级别，既保证部件可以顺利卡入，又不会出现过大的配合间隙导致支撑晃动；方形定位孔的位置度公差需要控制在0.05mm以内，保证和基座凸台装配后，支撑夹的中心和被支撑部件的中心同轴度满足装配要求，避免后续接线时出现接口错位。安装边界方面，支撑夹的整体外形为正方形，四个边角做了微小的倒角处理，避免装配时划伤操作人员或者相邻部件的线缆，整体厚度根据被支撑部件的重量选定，

　　常规通讯模块承重场景下厚度选择5-8mm即可满足强度要求，不需要额外增加加强筋结构，板式结构的加工难度更低，批量生产时可以直接采用板材冲压或者铣削成型，生产成本可控。实际应用中，这类支撑夹不仅可以用在通讯类设备的装配场景，经过尺寸调整后也可以适配小型传感器、圆柱形气动元件的安装固定，核心的设计逻辑是通过板式主体提供稳定的承载平面，通过中心异形开口匹配被支撑件的外形，通过周边分布的定位孔和安装孔实现快速精准装配，避免传统抱箍类支撑件安装时需要调整螺栓位置、对中难度大的问题。在做三维建模时，需要重点关注各个孔位的相对位置尺寸，尤其是中心半圆的圆心和四个方形定位孔的中心距，这个尺寸直接决定装配后的定位精度，

　　沉孔的深度需要和所选紧固件的头部长度匹配，保证紧固件安装后表面齐平，不会出现突出或者凹陷过多的问题；支撑夹的上下表面需要保证平面度要求，平面度公差控制在0.02mm以内，避免安装后出现倾斜，导致被支撑部件的轴线和安装基准面不平行，影响后续的部件对接。从受力角度分析，支撑夹的主要受力点集中在中心开口的两侧凸台位置，也就是和被支撑部件接触的承载面，设计时这两个位置的边缘做了微小的圆角过渡，避免应力集中导致长期受力后出现裂纹，同时板面的厚度在这两个位置没有做减薄处理，保证足够的承载强度，即使被支撑部件重量达到常规值的1.5倍，也不会出现板面变形的问题。这类支撑夹的材质通常选用冷轧钢板或者铝合金板材，冷轧钢板的强度更高，适合承重较大的固定安装场景，铝合金材质重量更轻，适合需要频繁拆装的测试治具场景，表面处理可以根据使用环境选择喷塑或者阳极氧化，提升耐腐蚀性能，适应通讯机房或者户外基站的复杂使用环境。
