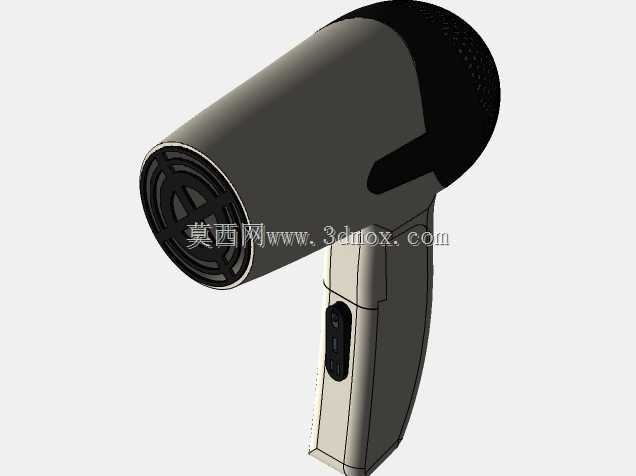

家用手持电吹风结构三维设计模型

　　本次建模的手持电吹风，核心面向家用个人护理场景，同时可适配酒店客房、美发沙龙入门级工位的日常干发需求，区别于专业沙龙级大功率风筒，整体结构偏向轻量化手持操作的人机适配逻辑。从实际使用场景出发，日常干发过程中用户单手握持时长通常在3-8分钟区间，因此手柄的握持段做了18度的倾斜收腰设计，握持直径控制在42mm，适配多数成年用户的掌部握持围度，避免长时间持握产生的硌手、滑脱问题，手柄表面预留的防滑筋位深度0.8mm，既不会积藏灰尘，也能在手部沾有少量水渍时提供足够的摩擦阻力。整机的功能结构分为进风过滤段、动力送风段、发热模组段、出风导流段四个核心部分，进风端设置在手柄尾部，采用双层格栅结构，外层格栅开孔直径3mm，可阻挡发丝、

　　大颗粒灰尘进入机内，内层搭配可拆卸的尼龙滤网，网孔目数为40目，可过滤空气中的浮尘，避免灰尘附着在发热丝与风叶上影响使用寿命，滤网的拆卸卡扣设置在手柄尾端侧面，按压即可弹出，无需额外工具即可完成日常清洁。动力段内置的离心式风叶采用前倾式叶片设计，共7片叶片，叶片曲面做了动平衡校准，额定转速下送风距离可达1.5米，风叶与电机的连接采用过盈配合加定位卡簧的结构，避免高速转动时出现风叶窜动的问题。发热模组设置在风筒的直筒段内部，采用波浪形镍铬发热丝缠绕在云母支架上，云母支架的厚度为2mm，可耐受800摄氏度以上的高温，同时具备良好的绝缘性能，发热丝与外壳之间设置了三层隔热结构，最外层为耐高温PC材质的风筒外壳，中间层为玻璃纤维隔热棉，

　　内层为云母隔热套筒，可保证风筒外壳在最高档位工作时表面温度不超过50摄氏度，避免用户握持风筒调整风向时被烫伤。出风端设置了可拆卸的集风嘴，集风嘴的出风口宽度为8mm，可将气流收束为集中的风柱，满足局部造型的需求，集风嘴与风筒的连接采用旋转卡扣结构，旋转30度即可完成安装或拆卸，连接缝隙控制在0.2mm以内，避免使用过程中出现漏风、风嘴脱落的问题。整机的外形尺寸控制为总长220mm，风筒直径78mm，手柄长度120mm，整体重量控制在480g以内，安装边界方面，日常放置时可适配常规直径80mm以内的风筒支架，壁挂式安装时支架的承重仅需大于1kg即可满足固定需求，无需额外的加固结构。设计过程中对内部的走线空间做了预留，

　　手柄内部的走线槽宽度为6mm，可容纳电源线与档位开关的连接线，档位开关设置在手柄正面拇指可触及的位置，采用三档拨动结构，分别对应冷风、温风、热风三个档位，开关的按压行程为2mm，档位切换时的阻尼感清晰，避免使用过程中出现误触换挡的问题。风筒与手柄的连接位置做了圆弧过渡处理，过渡圆角半径为12mm，既可以降低注塑生产时的应力集中问题，也能提升整体外观的流畅度，连接位置的内部设置了加强筋结构，筋位厚度1.5mm，可承受1米高度自由跌落的冲击载荷，避免摔落时出现风筒与手柄断裂的问题。电源线的出线位置设置在手柄尾部，做了防弯折的橡胶护套，护套长度为35mm，可承受10000次以上的180度弯折测试，避免电源线根部因反复弯折出现线芯断裂的问题。
