离心式水泵叶轮转子三维结构设计

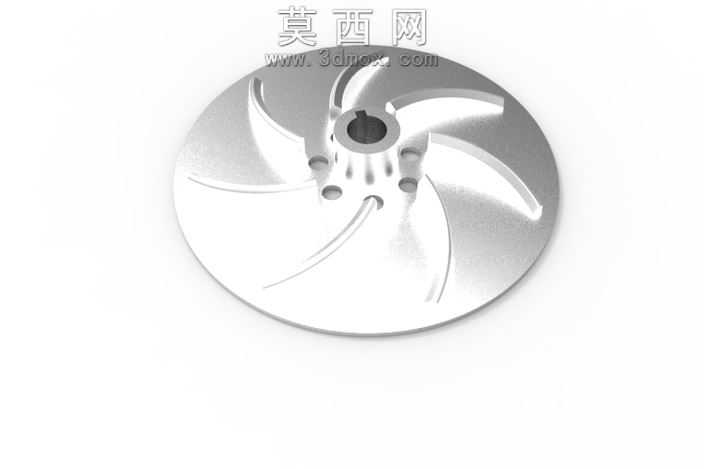

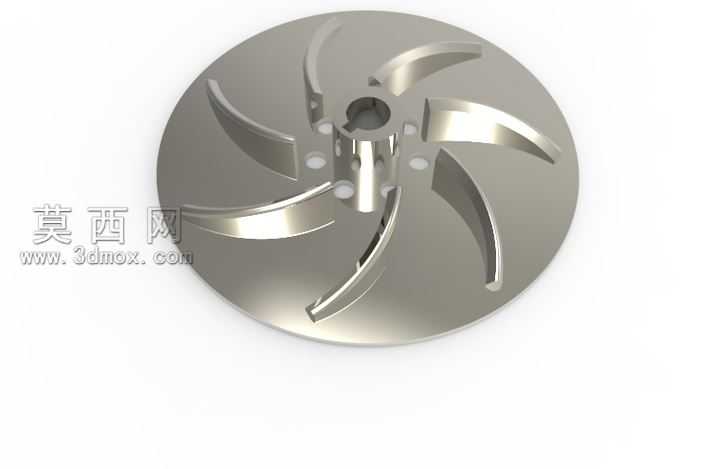

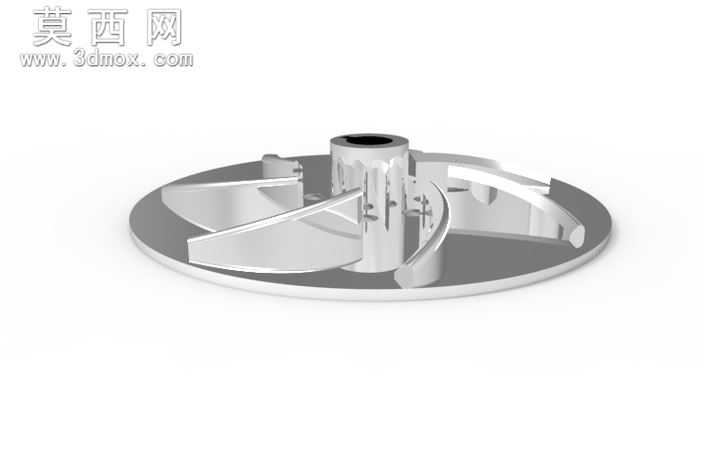

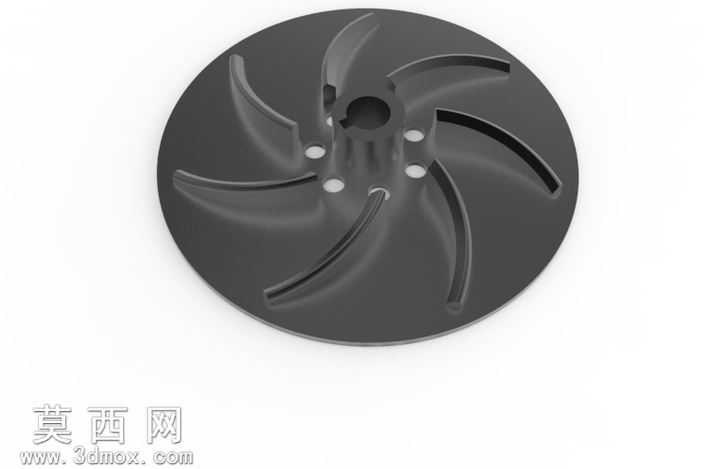

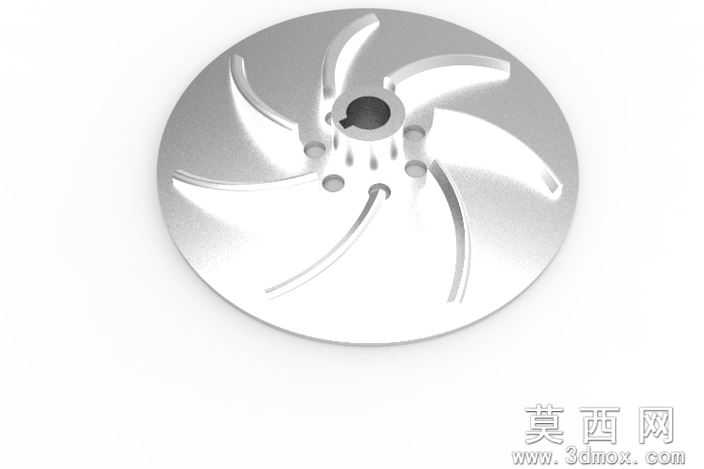

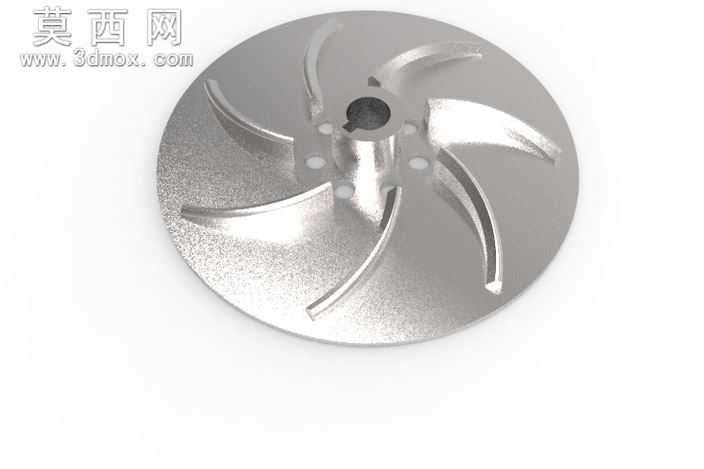

本作品为离心式水泵核心转动部件叶轮转子的三维建模成果，建模过程围绕水泵水力性能需求展开结构设计，整体采用圆盘式基体布局，中心设置带键槽的轴孔结构，用于实现与水泵驱动轴的周向固定，传递电机输出的旋转扭矩，保障动力传输过程的同轴度与连接可靠性。叶片采用后弯式空间曲面造型设计，建模阶段通过多截面曲面拟合、曲率连续过渡处理完成叶片型面构建，每片叶片的进出口安放角经过水力参数匹配设计，可在转子高速旋转时高效带动水体获得离心动能，叶片与圆盘基体的连接处做了平滑圆角过渡处理，既降低水流经过时的局部阻力损失，也能减少长期运行过程中应力集中带来的结构疲劳风险。圆盘基体上围绕中心轴孔均匀布置了多个平衡通孔，用于平衡转子高速旋转时两侧的轴向水推力，降低水泵运行过程中轴承部件的轴向载荷，延长整机易损件的使用寿命。建模全程严格遵循机械设计公差规范，对轴孔、键槽等配合部位的尺寸精度做了参数化约束，可直接适配同规格离心泵的装配需求。渲染阶段采用金属质感材质模拟不锈钢冲压焊接叶轮的真实质感，通过环境光遮蔽、高光反射参数调整，清晰呈现叶片曲面的流畅弧度、各结构连接处的过渡细节，直观展示转子的整体结构特征与设计逻辑。该转子结构设计兼顾水力效率与结构强度，曲面造型符合离心泵流体动力学设计要求，可用于水泵结构教学、产品改型设计、虚拟装配仿真等场景，完整还原了离心式水泵核心转动部件的结构特点与设计要点。
