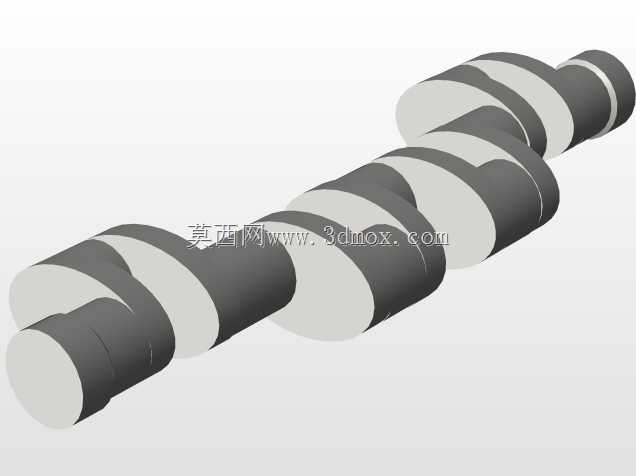

多拐式发动机曲轴三维结构设计

　　在往复式动力设备的核心传动链路里，曲轴承担着将活塞往复直线运动转化为回转扭矩的核心作用，是内燃机、往复式压缩机这类设备里受力最复杂、加工精度要求最高的核心部件之一。从实际应用场景来看，这类多拐曲轴广泛适配直列多缸动力单元，不管是小排量乘用车动力总成、通用机械里的固定式内燃机组，还是中小吨位工程机械的动力端，都需要匹配对应缸数、对应拐位排布的曲轴来完成动力转换。

　　从功能特性上看，该曲轴采用整体式多曲拐结构，各主轴颈与连杆轴颈的同轴度、平行度公差直接决定了整机运转的振动水平与使用寿命。设计过程中首先要确定的是曲拐的夹角排布，对应直列四缸动力单元的做功顺序，相邻曲拐采用180度相位差排布，能够保证各缸做功行程的均匀间隔，降低输出端的扭矩波动，减少飞轮端的动平衡补偿量。主轴颈作为整根曲轴的回转支撑，需要与缸体主轴承座配合，轴颈表面的粗糙度、圆柱度公差直接影响油膜形成的稳定性，设计时预留的轴颈圆角是应力集中防控的关键位置，常规设计里会采用滚压强化的圆角结构，避免交变载荷下出现疲劳裂纹。

　　连杆轴颈与连杆大头配合，每个曲拐的两个曲柄臂连接主轴颈与连杆轴颈，曲柄臂的外形采用圆弧过渡的非等厚结构，在保证整体刚度的前提下尽可能降低回转惯量，减少高转速下的离心载荷。设计时需要核算不同工况下的受力：做功行程里活塞传递的爆发压力通过连杆作用在连杆轴颈上，会产生弯曲应力与扭转应力，高转速工况下曲柄臂与连杆轴颈自身的离心力会对主轴颈产生附加载荷，因此曲拐的配重块集成在曲柄臂的延伸端，通过调整配重块的外形与质量，抵消连杆轴颈、连杆大头部分回转质量产生的离心力，将整机运转时的一阶、二阶振动控制在合理区间。

　　从安装边界来看，整根曲轴的轴向定位依靠端部的止推片实现，主轴颈的直径尺寸需要匹配主轴承瓦的规格，轴颈上的油道孔采用斜向贯通设计，将主油道的压力润滑油引导至连杆轴颈表面，保证连杆轴承的润滑与冷却，油道孔的位置需要避开应力集中区域，孔口做倒角处理避免应力开裂。曲轴的输出端设计有法兰结构，用于连接飞轮或者动力输出联轴器，输入端则匹配正时齿轮、减震皮带轮的安装位，安装位的键槽尺寸、端面跳动公差都有严格要求，避免正时传动出现偏差。

　　建模过程中需要重点关注各轴颈的同轴度约束，曲拐的相位角需要严格按照做功顺序设定，配重块的外形需要结合动平衡计算结果调整，避免后续实际加工后动平衡去重量过大。轴颈与曲柄臂的过渡圆角不能采用直角结构，所有的棱边都需要做倒钝处理，油道孔的相贯线位置需要做圆滑过渡，减少应力集中点。对于结构设计从业者来说，这类曲轴的建模难点不在于基础回转特征的搭建，而在于各曲拐相位的精准控制、配重结构的合理排布，以及油道、安装位这些细节特征的位置精度，这些细节直接决定了后续出工程图、做有限元分析、甚至加工编程时的准确性。实际选型匹配时，还需要结合整机的排量、额定转速、爆发压力参数调整轴颈直径、曲柄臂厚度、圆角半径这些核心尺寸，保证曲轴的疲劳强度满足全生命周期的使用要求，避免出现断轴、烧瓦这类严重故障。
