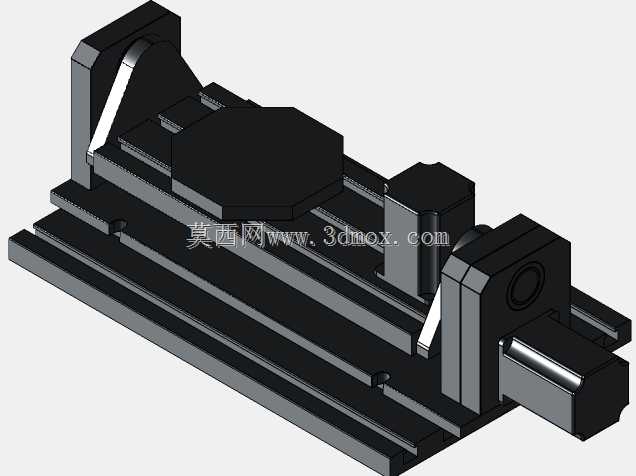

小型CNC设备五轴耳轴配套底座结构

　　在小型桌面级数控加工设备的改装与整机搭建场景中，五轴耳轴搭配底座的结构是实现多面体联动加工的核心承载部件，这套结构的设计直接决定了小型加工设备的装夹刚性、回转精度以及加工行程边界。日常加工场景里，这类结构常被用于小型五金零件、手板件、精密结构件的多面一次性加工，无需多次翻面装夹，能有效减少装夹带来的形位公差累积，尤其适合小批量定制零件的加工场景，不管是加工带斜孔、斜面的小型结构件，还是完成复杂曲面的联动铣削，这套耳轴加底座的组合都能提供稳定的支撑。从功能特性来看，底座部分采用整体式长条形导轨安装基面设计，基面预留了多组平行的T型槽结构，既可以直接装夹工件作为常规加工工作台使用，也可以通过槽内的锁紧螺栓固定耳轴组件，

　　调整耳轴在底座上的安装位置，适配不同长度工件的回转加工需求，避免加工过程中工件与底座基面发生干涉。耳轴部分采用双侧支撑结构，驱动端与从动端分别布置在底座两侧的支撑立板上，立板与底座基面之间设置了加强筋结构，抵消铣削加工过程中产生的侧向切削力，减少支撑部位的形变，保证回转过程中的同轴度。设计思路上，这套结构优先考虑了加工与装配的工艺性，所有安装基面都预留了足够的加工余量基准面，底座底部设置了定位凸台，能够快速与设备床身的安装槽对齐，减少装配时的找正时间；耳轴的回转中心高度经过匹配计算，既保证了装夹工件后回转直径不会超出底座的宽度边界，也兼顾了常规铣刀的加工长度范围，避免出现刀具伸出过长导致的刚性不足问题。外形尺寸方面，

　　底座的长度方向预留了足够的行程冗余，当耳轴组件安装在底座一端时，剩余的基面空间可以搭配平口钳等常规夹具完成三轴加工工序，实现一套底座兼容多工序加工的需求；宽度方向的尺寸控制在小型桌面设备的常规安装边界内，不需要对原有设备的外防护进行额外改装就能直接安装；耳轴的中心高与常规小型主轴的端面行程匹配，保证Z轴行程能够覆盖整个回转加工范围，不会出现加工死区。安装边界上，底座的安装孔位采用等间距排布设计，适配市面上多数3040规格小型数控雕刻机、铣削设备的床身孔距，不需要额外打孔攻丝就能完成固定；耳轴的驱动端预留了标准的联轴器安装位，可以适配不同规格的步进电机、伺服电机，用户可以根据自身的精度需求、预算情况选择对应的驱动元件，

　　不需要对耳轴主体结构进行二次修改。实际使用过程中，底座上的槽结构除了用于装夹固定，还可以作为排屑通道，加工产生的铝屑、塑料屑可以顺着槽的方向快速清理，不会堆积在安装基面影响装夹精度；耳轴的支撑端设置了密封结构，能够阻挡切削液、切屑进入回转轴承内部，延长部件的维护周期，减少日常使用中的保养工作量。对于结构设计从业者来说，这套结构的设计逻辑可以参考到各类小型回转工装的设计中，比如焊接变位机、检测回转台等场景，其双侧支撑加强、基面槽型复用、安装孔位通用化的设计思路，能够有效缩短同类产品的开发周期，降低加工与装配的成本；对于设备选型的用户来说，这套结构的尺寸边界、安装接口都做了通用化设计，不需要进行复杂的改装就能适配现有设备，能够快速将原有三轴设备升级为五轴联动加工设备，提升设备的加工能力范围。
