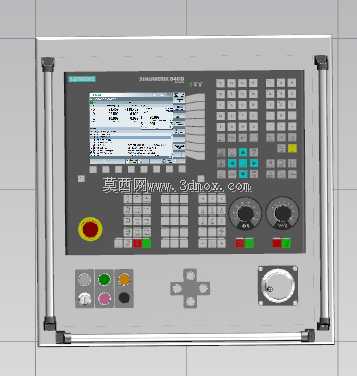

西门子840D数控系统操作面板三维结构

　　这套西门子840D数控操作面板的三维结构，完全还原了现场量产机型的实际装配状态，所有按键排布、旋钮位置、急停布局都和车间在用的西门子840D sl标准操作面板完全一致，没有做任何艺术化简化。从实际应用场景来看，这类操作面板是数控加工中心、数控车床、数控磨床等各类金属切削机床的核心人机交互入口，操作人员所有的程序输入、参数调整、模式切换、手动进给操作都要通过这个面板完成，是连接操作者和机床数控系统的直接硬件载体。

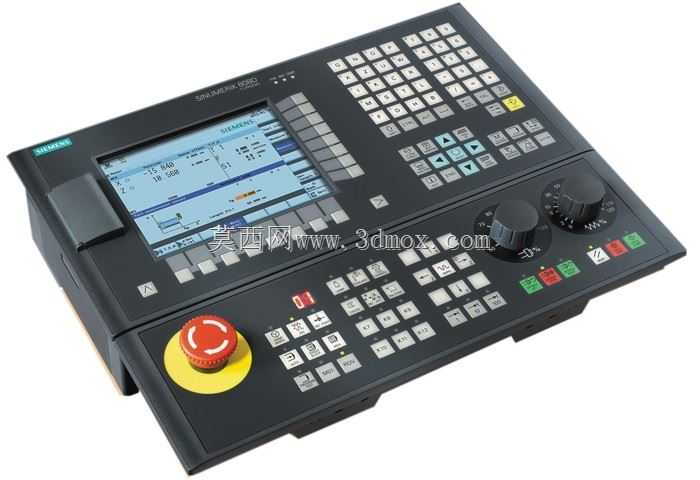

　　从功能特性上看，面板上的按键区域做了明确的功能分区：左侧带黄色底座的红色急停按钮是最高优先级安全部件，采用旋转复位结构，安装位置在面板最靠近操作者的左下角，完全符合人体操作习惯，紧急状态下操作者可以不用刻意寻找就能快速拍停；右侧两个大尺寸旋钮分别是进给倍率开关和主轴倍率开关，带档位阻尼手感，旋转时每一档都有清晰的定位反馈，方便操作者在加工过程中不用目视就能快速调整进给和主轴转速；中间的按键区分为字母数字输入区、功能快捷键区、轴移动控制区、循环启动与进给保持区，不同功能的按键用不同颜色做了区分，比如循环启动用绿色按键、复位用红色按键、轴选择用灰色按键，和实际硬件的色彩标识完全匹配。上方的显示屏区域还原了西门子840D系统的标准屏幕尺寸，屏幕周边的软键对应屏幕下方的功能菜单，和实际系统的操作逻辑完全对应。

　　从设计思路来看，整个面板的结构设计充分考虑了工业现场的使用需求：面板整体采用钢板折弯的壳体结构，安装边的预留孔位完全符合电气柜安装的标准开孔尺寸，所有按键都采用工业级耐油耐磨材质，表面字符采用激光蚀刻工艺，长期接触切削液、油污也不会出现字符脱落的问题；面板的倾斜角度经过人体工程学验证，安装在机床操作站之后，操作者站立操作时视线刚好和屏幕垂直，按键操作时手臂自然下垂就能触及所有常用按键，不需要过度抬臂或者弯腰。

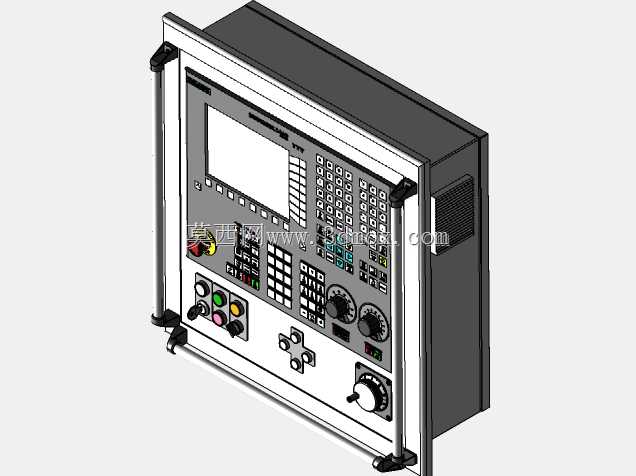

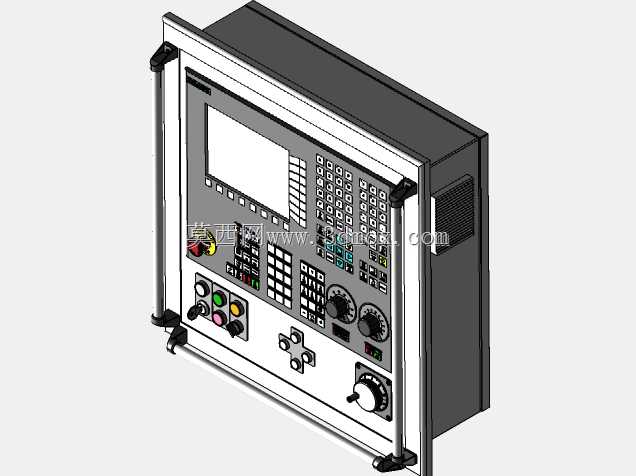

　　从外形尺寸与安装边界来看，这套面板的整体宽度、高度、深度尺寸完全匹配西门子840D标准操作面板的实际尺寸，安装孔的孔距、屏幕的安装沉台深度、后部接线端子的预留空间都做了1:1还原，在做机床操作站设计、电气柜布局设计的时候，可以直接把这个模型导入装配体，用来验证操作站的空间布局是否合理，检查面板安装之后和周边的防护门、操作站扶手、悬挂吊臂之间是否存在干涉，不需要再手动测量实物尺寸。另外面板上的所有按键凸起高度、旋钮的旋转半径、急停按钮的突出高度都做了精确还原，在做操作站的人机工程学验证的时候，可以直接用来模拟操作时的手部动作范围，确认操作过程中不会出现磕碰问题。

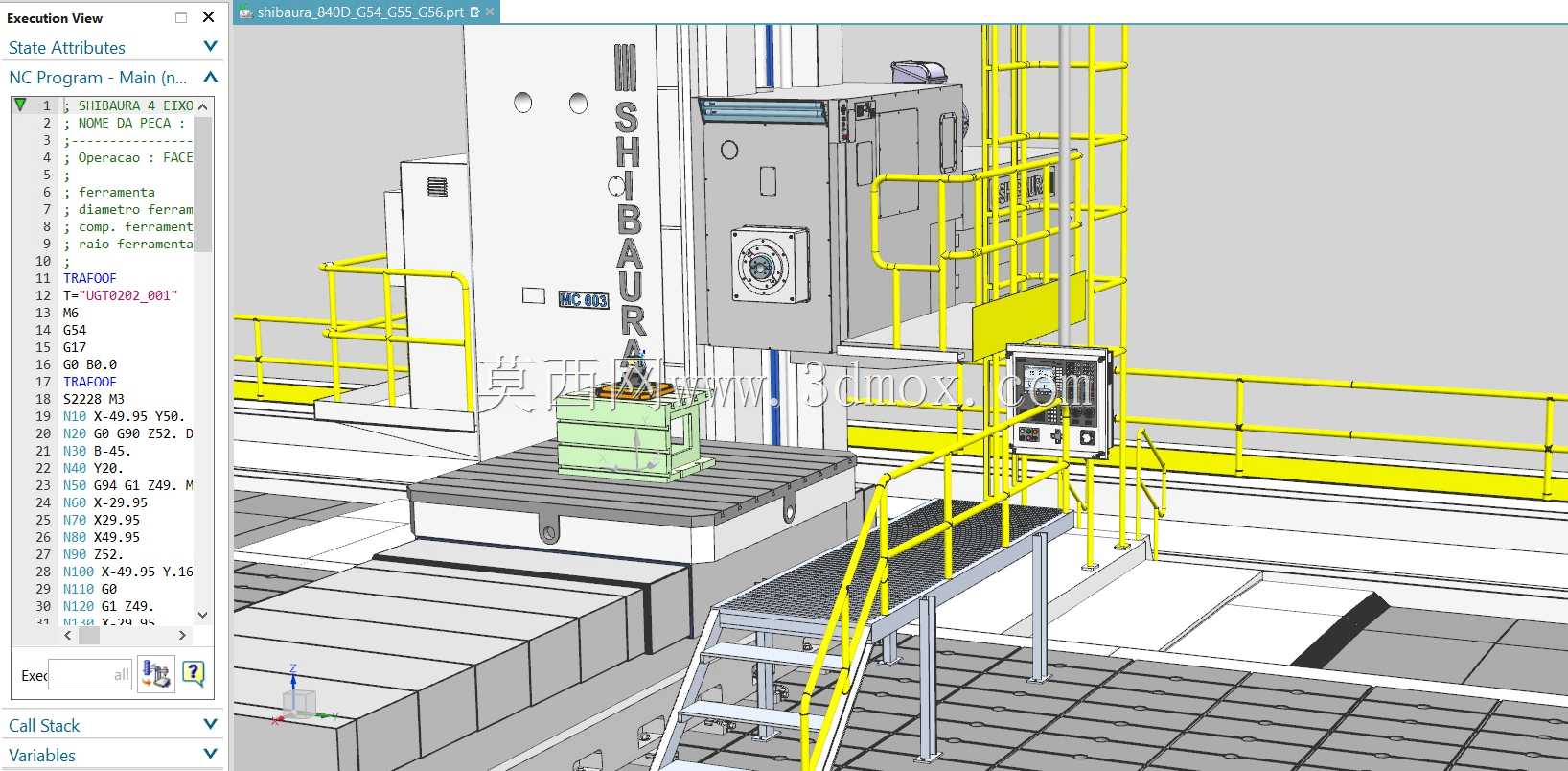

　　在实际的机床设计工作中，这类精确的操作面板三维模型可以大幅减少设计阶段的错漏，很多新手设计师在做电气柜布局的时候，经常会忽略面板后部的接线空间，导致实际装配时插头和柜内其他部件干涉，或者安装孔位开错导致面板装不上，这个模型把所有安装相关的边界尺寸都做了准确还原，导入之后就能直接用来生成安装开孔图，也能用来验证操作站的布线空间是否充足。另外在做机床的虚拟调试、操作培训仿真系统的时候，这个模型也可以直接作为交互载体，还原真实的操作手感和按键布局，让培训场景和实际机床操作场景完全一致，减少操作人员上机之后的适应时间。面板上的所有按键标识都和实际硬件一致，没有出现字符错误或者位置偏移的问题，用来做产品展示、方案汇报的时候也能直接使用，不需要再做额外的贴图调整。
