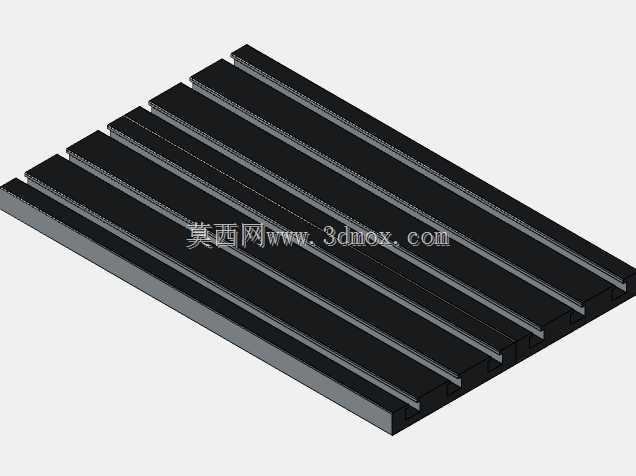

小型五轴数控设备T型槽床身结构

　　在小型精密数控加工场景里，床身作为整台设备的基础承载构件，其T型槽布局的合理性直接决定了工件装夹效率、加工过程刚性以及多轴联动的精度保持性，这款适配3040规格五轴设备的T型槽主机结构，正是面向桌面级、小型自动化加工单元的实际装夹需求设计，解决了常规小型机床床身T型槽规格不统一、装夹边界模糊、多轴附件安装干涉的常见问题。从实际加工场景来看，这类小型五轴设备多用于小尺寸五金零件加工、精密模具小件修模、教学实训五轴操作验证、小型非标零件打样等场景，作业过程中需要频繁更换夹具、安装第四轴第五轴转台附件、搭配组合压板实现异形工件装夹，这就要求床身的T型槽排布必须兼顾通用装夹兼容性与附件安装的定位精度，避免出现槽距不匹配导致转台无法固定、

　　槽宽过窄导致T型螺栓无法穿入、槽位布局不合理导致加工行程浪费的问题。设计过程中没有直接套用通用工业级机床的T型槽参数，而是结合同规格小型设备的实际测量值做了适配优化，首先确定T型槽的平行度公差控制在每米0.02mm以内，保证压板装夹时工件的定位基准统一，槽的截面尺寸适配常用的M8、M10T型螺栓，不需要额外定制非标装夹配件，降低用户的装夹成本。槽与槽之间的间距经过反复校核，既保证槽间的床身本体有足够的刚性，承受铣削加工时的切削冲击力不会产生形变，又不会因为间距过大导致小尺寸工件装夹时找不到合适的压持位置，同时在床身的两端预留了第四轴、第五轴转台的安装定位面，安装转台时不需要额外打孔攻丝，直接利用现有T型槽配合定位块就能完成固定，

　　转台中心高与设备Z轴行程做了匹配，不会出现转台安装后行程超限无法加工的问题。从安装边界来看，这款床身的整体外形尺寸适配常规3040规格设备的机架安装孔位，不需要对原有设备的底座、防护钣金做大规模修改就能直接替换安装，床身的底部预留了调平螺栓的安装位置，安装时可以通过调平螺栓快速调整床身水平度，保证T型槽平面与设备XY运动平面的平行度符合加工要求。床身的T型槽做了等距排布，单条槽的有效长度覆盖整个X轴加工行程，不管是使用平口钳装夹规则工件，还是使用组合压板装夹异形毛坯，或是安装多工位夹具实现批量小件加工，都能找到合适的固定点位，不会出现装夹位置干涉加工路径的问题。考虑到小型五轴设备加工时会产生一定的切削振动，

　　床身的本体厚度做了针对性加强，槽底到床身底部的厚度经过刚性仿真验证，在常规铣削参数下的形变量控制在0.01mm以内，不会因为床身形变导致加工尺寸超差，同时T型槽的槽口做了倒角处理，避免T型螺栓穿入时刮伤槽口产生毛刺，长期使用后槽口不会因为磕碰产生凸起影响夹具定位精度。在实际使用场景中，很多用户搭建小型五轴设备时会遇到T型槽床身选型困难的问题，要么是工业级床身尺寸过大无法适配小型机架，要么是DIY床身槽位精度不足导致装夹偏差，这款结构的设计正是瞄准这一细分需求，在保证装夹通用性的前提下控制整体尺寸，适配小型自动化加工单元的搭建需求，不管是用于现有3040设备的床身替换升级，还是用于自制五轴设备的基础承载构件，都能满足精密加工的刚性与精度要求，不需要额外对T型槽做二次加工就能直接投入使用，大幅降低小型五轴设备的搭建与改造成本。
