施工现场用钢筋弯曲加工设备结构设计

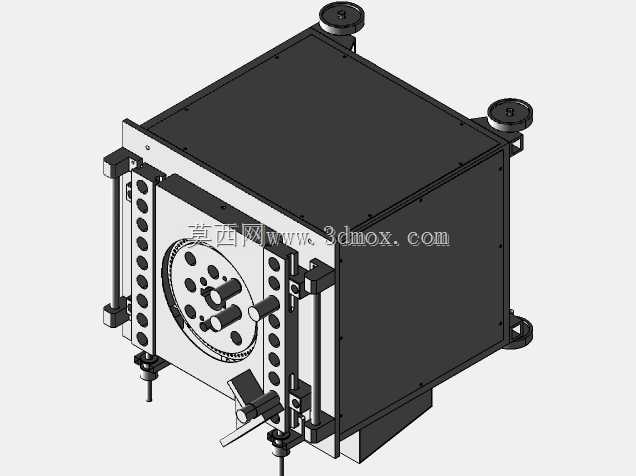

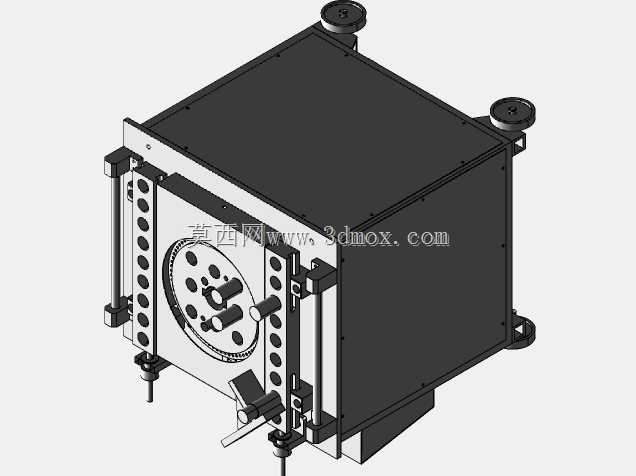

　　在房建、市政、路桥等各类土建施工现场，钢筋加工作业是贯穿主体结构施工全流程的核心工序，其中钢筋弯曲成型的精度、效率直接影响后续钢筋绑扎、混凝土浇筑的施工质量与进度，这款钢筋弯曲设备正是针对现场分散作业、多规格钢筋加工需求开发的专用加工装置。不同于工厂预制车间内固定安装的大型钢筋加工生产线，该设备采用箱式集成化结构设计，所有传动、执行、调节部件全部整合在封闭的金属壳体内，既能够适应施工现场多粉尘、偶有泥水飞溅的恶劣作业环境，也可根据作业面的转移需求，通过吊装或人力短途搬运完成位置调整，无需复杂的基础固定即可快速投入使用。设备正面设置的带孔定位转盘是核心弯曲执行部件，转盘上的多规格定位销孔可适配不同直径的光圆钢筋、

　　带肋钢筋的弯曲半径需求，作业时只需将待加工钢筋插入对应定位槽，通过侧边的压紧机构锁定钢筋位置，驱动转盘转动即可完成指定角度的弯曲成型，转盘周边均匀排布的定位孔可支持0到180度范围内的任意角度弯曲，满足箍筋、主筋、拉结筋等不同构件的钢筋成型要求。设备顶部设置的两个调节手轮分别对应弯曲角度限位、钢筋压紧力度调节功能，操作人员无需打开设备壳体，站在作业侧即可快速完成参数调整，适配不同批次钢筋的加工需求，手轮采用防滑滚花设计，即便佩戴劳保手套也可稳定操作，避免调节过程中打滑影响加工精度。从安装边界来看，设备整体采用方正的箱式布局，底部预留的四个固定支脚既可以直接放置在硬化的施工场地上，也可通过膨胀螺栓与临时加工平台固定，

　　设备侧面预留的搬运把手结构可配合撬棍、吊带完成短距离移位，整体外形尺寸控制在单人可辅助搬运的范围内，不会占用过多的现场加工场地，适合在钢筋加工棚、临时作业点等空间有限的区域布设。设备正面的操作区域做了内凹式防护设计，弯曲作业时钢筋的摆动范围被限制在防护挡板内侧，可避免钢筋回弹伤人，同时操作手柄设置在设备前侧下方，操作人员站立时即可自然握持操作，无需大幅度弯腰或侧身，符合现场作业的人机工程要求，长时间作业也不易产生疲劳。传动系统全部内置在箱体内部，采用齿轮减速结构传递动力，相比皮带传动结构更适应施工现场高负荷、连续作业的使用需求，日常维护时只需打开箱体侧盖即可对传动部件进行润滑、检查，无需完全拆解设备，降低了现场维保的难度。

　　设备两侧设置的可开合定位挡板可根据钢筋的长度调整伸出距离，加工长尺寸钢筋时可起到辅助承托的作用，避免钢筋因自重下垂影响弯曲精度，加工短尺寸箍筋时可将挡板收回，避免干扰钢筋的取放操作。不同于数控式钢筋弯曲设备复杂的电控系统，该设备采用机械式限位与调节结构，无需复杂的参数设置，现场作业人员经过简单培训即可上手操作，也不会因现场电压不稳、粉尘侵入电控元件导致设备故障，更适合施工现场复杂的供电与作业环境。在实际作业场景中，该设备可完成直径6mm到40mm范围内的各类钢筋弯曲作业，既可以加工梁柱节点处的异形弯折钢筋，也可以批量加工标准化的箍筋构件，相比手工弯曲的作业方式，加工精度更高、劳动强度更低，同时相比大型数控弯曲中心，设备投入成本更低、转场更灵活，适配中小型施工项目、零散钢筋加工作业的使用需求。设备的壳体采用加厚钢板焊接成型，接缝处做了折边密封处理，可阻挡施工现场的水泥粉尘、雨水进入设备内部，延长内部传动部件的使用寿命，壳体表面采用喷塑处理，长期在户外环境下使用也不易出现锈蚀掉漆的问题。设备底部预留的排屑口可将弯曲作业时带入的铁锈、混凝土碎屑及时排出，避免碎屑堆积在传动部件缝隙内造成部件磨损，日常清理时只需用高压空气从设备正面吹扫即可完成清洁，无需复杂的清理工序。
