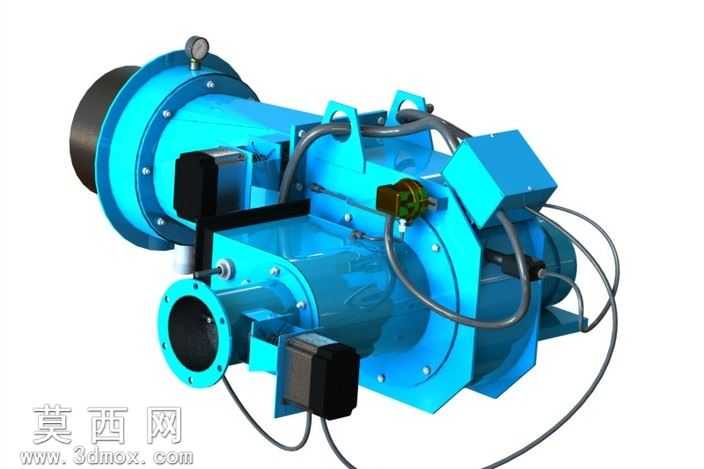

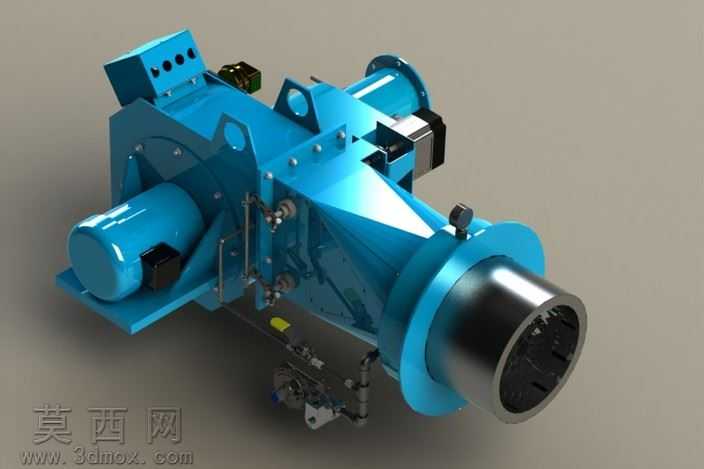

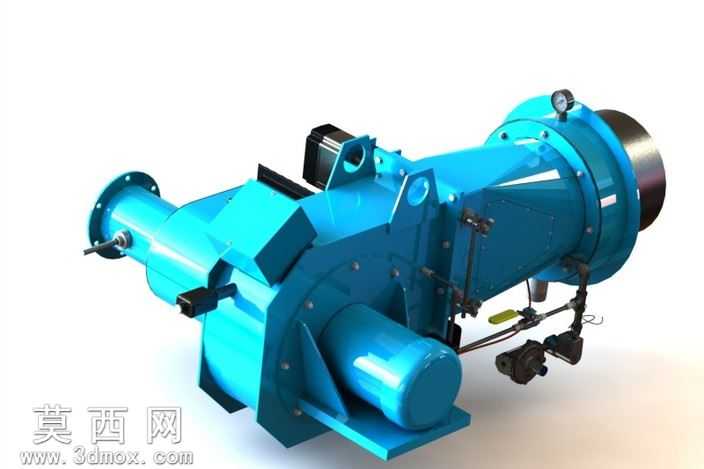

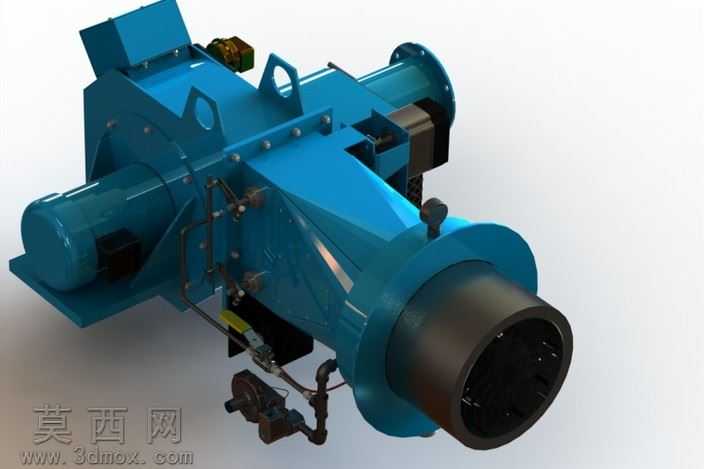

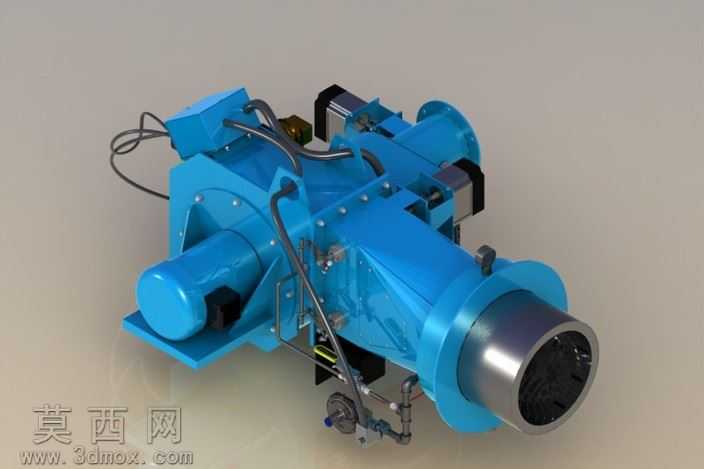

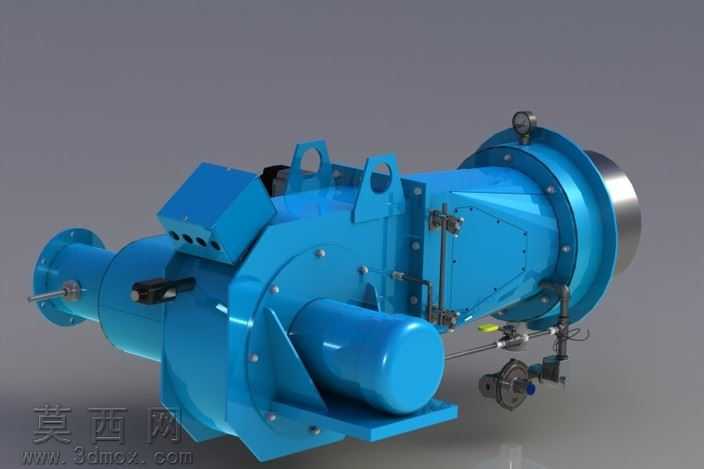

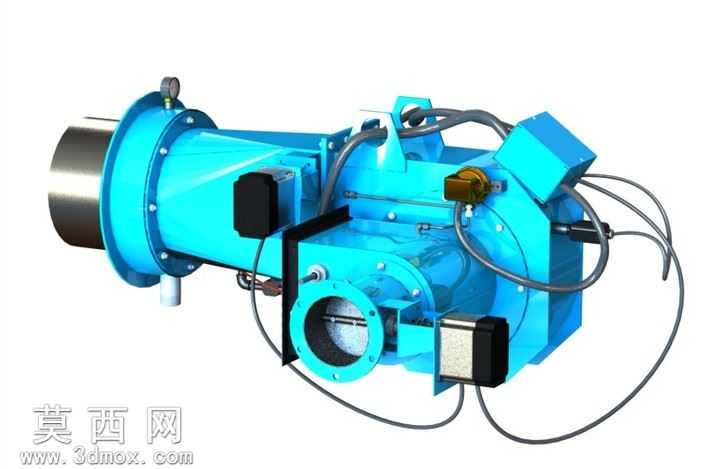

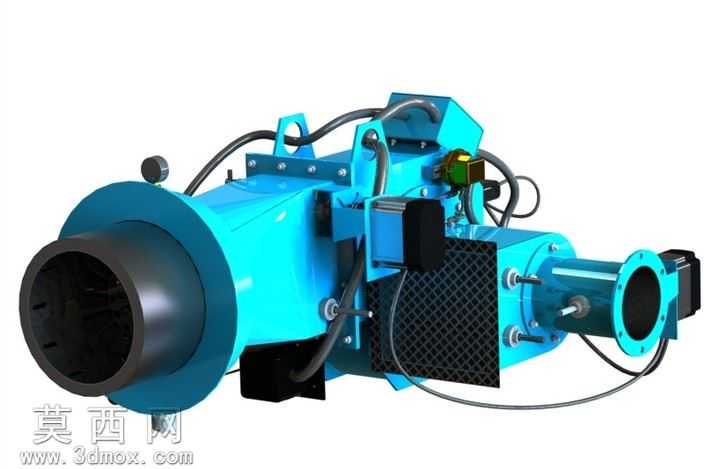

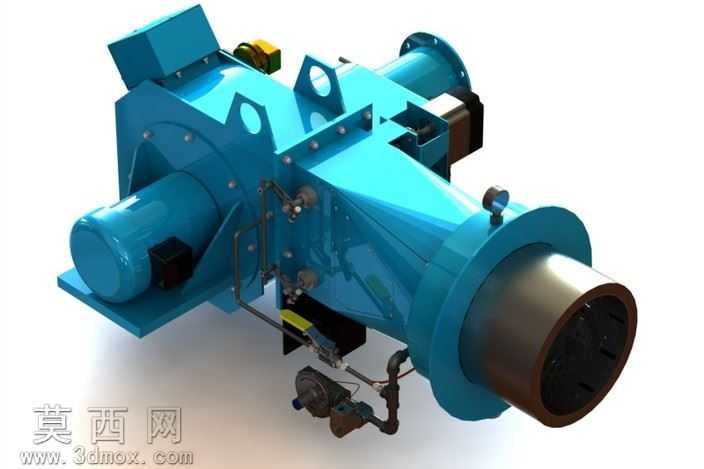

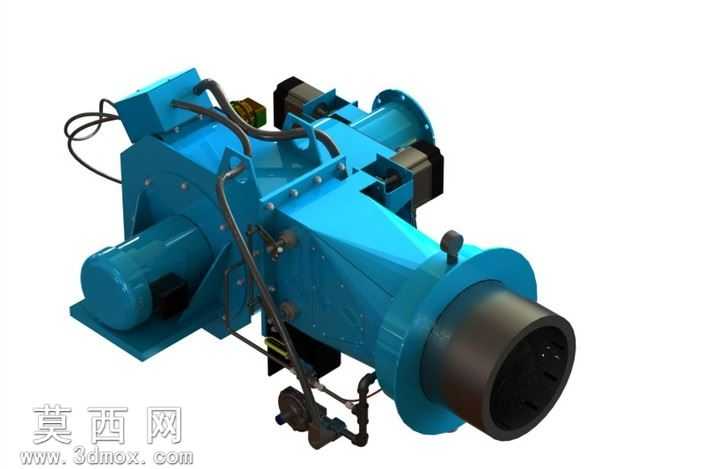

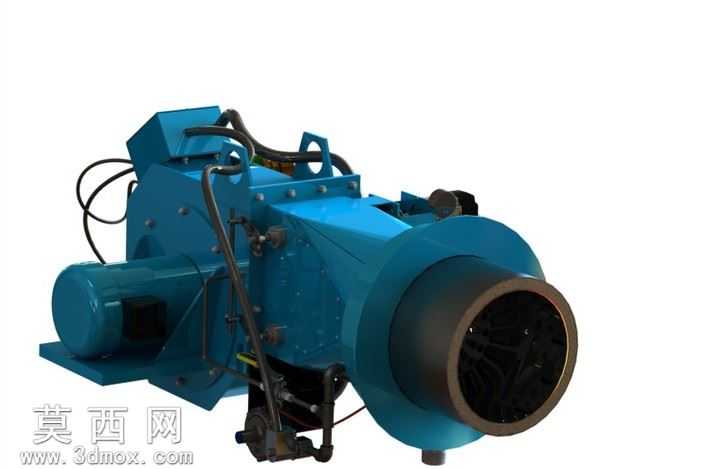

法30PPM多燃料工业燃烧器结构设计

本作品为适配多燃料工况的工业级低氮燃烧器三维建模成果，建模阶段以实际工业燃烧设备的运行参数为核心依据，严格遵循热力燃烧设备的结构设计规范完成全尺寸还原。建模过程中首先搭建整体装配基准，以燃烧筒中轴线为核心装配参考，依次完成风筒组件、燃料输送管路、伺服调节机构、电机驱动单元、点火检测模块的独立建模与装配约束，所有部件的配合公差、安装间隙均参考工业燃烧器的实际装配要求设置，确保整体结构无干涉、装配逻辑符合真实设备的生产组装流程。材质渲染阶段针对不同部件的功能属性匹配对应材质表现：主体风筒与机壳采用厚重的工业铸钢材质，表面做哑光蓝漆喷涂处理，还原工业设备的漆面质感与使用痕迹；前端燃烧喷口采用耐高温合金钢材质，表面做高温氧化后的深灰金属质感处理，凸显部件的耐高温属性；燃料输送管路采用黑铁管材质，搭配黄铜材质的阀门、接头部件，清晰区分不同管路的介质输送功能；电机外壳做铸铁哑光质感处理，线缆部分采用黑色橡胶材质，还原设备的真实布线形态。结构设计上重点还原了该燃烧器的低氮燃烧特性，通过分级送风、燃料分级供给的结构布局，实现氮氧化物排放的精准控制，可适配天然气、轻油、重油、液化石油气等多种燃料单独或组合使用，满足不同工业供热场景的燃料适配需求。建模过程中对调节风门的转动结构、燃料喷嘴的排布结构、火焰检测探头的安装位置均做了精细化还原，可直观展示燃烧器的空气燃料混合逻辑、火焰稳定结构、调节机构的动作原理，整体模型结构完整、细节丰富，可用于工业供热设备的结构展示、原理教学、方案演示等场景，清晰呈现低氮燃烧器的设计思路与结构优势。
