直列四缸内燃发动机结构展示三维数模

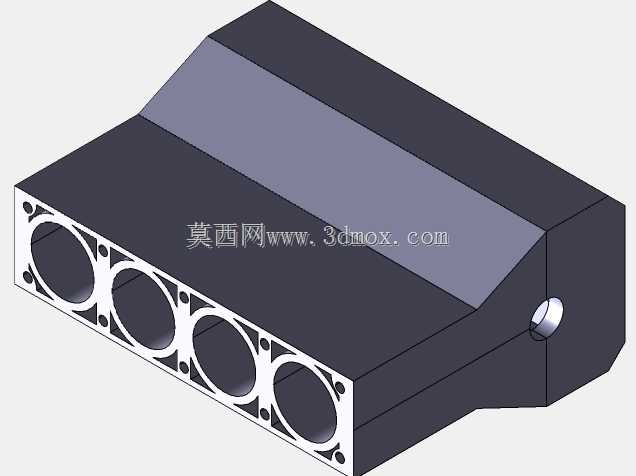

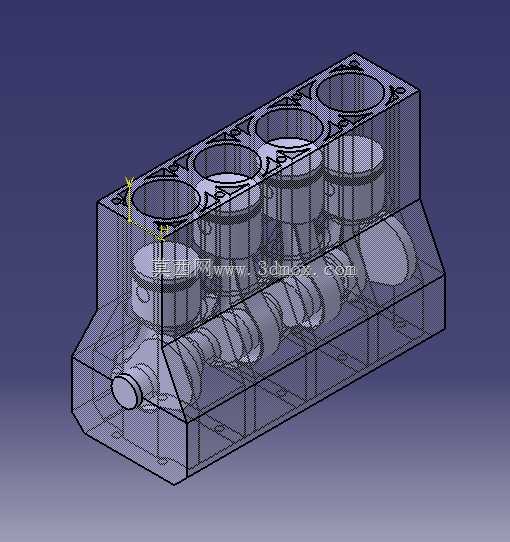

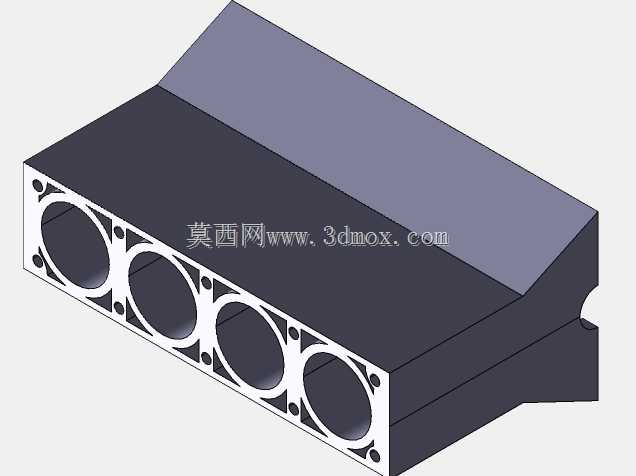

　　在车用动力总成的正向开发流程中，直列四缸发动机的结构验证是前期方案落地的核心环节，这套数模完整还原了动力核心的内部装配关系，可直接用于DMU运动干涉检查、教学演示结构拆解、原理验证的虚拟仿真环节。日常做动力舱布局匹配时，最先需要确认的就是缸体的外部安装边界，这套数模的缸体采用直列排布的水冷式结构，缸筒轴线保持平行，整体外形为阶梯式长方体结构，下部集成了曲轴箱的容纳腔体，前端预留了曲轴动力输出端的轴伸位置，上部四个缸筒的安装止口保持统一的同轴度公差，可直接匹配缸盖的安装定位孔位，做整车布置时能快速对齐动力悬置的安装点位，避免后续装配出现空间干涉。从功能实现逻辑来看，这套结构完整覆盖了四冲程发动机的核心运动组件：

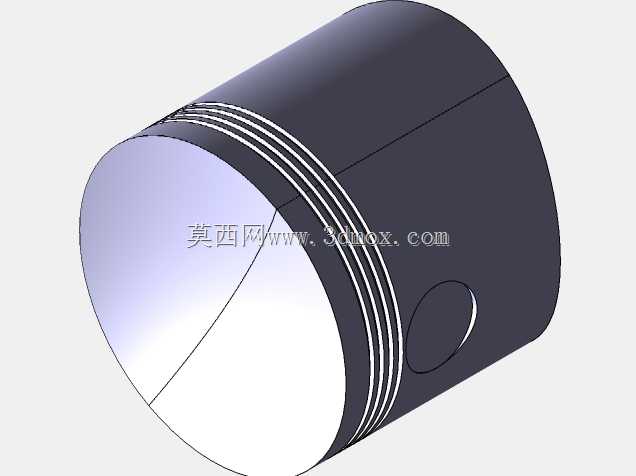

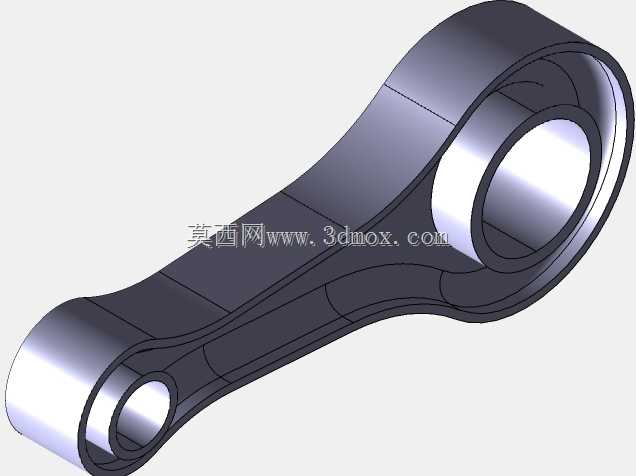

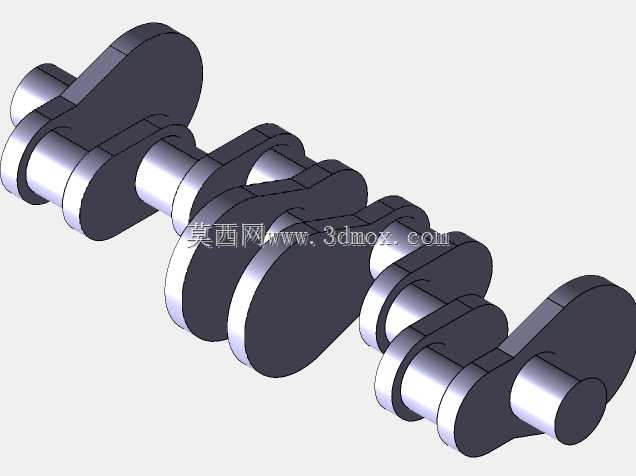

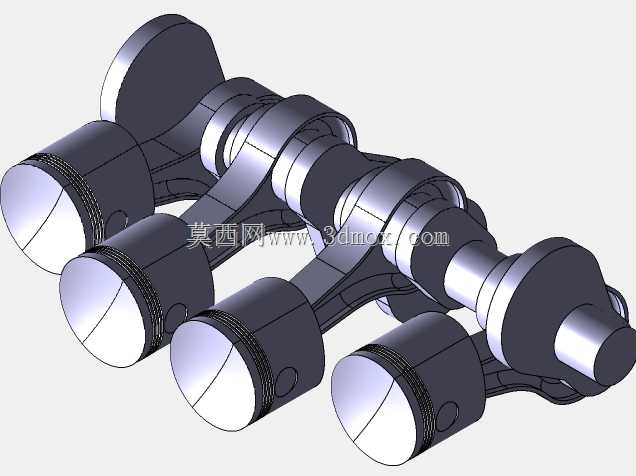

　　活塞部分采用平顶式结构设计，活塞环槽的位置按照气环、油环的装配顺序预留了标准槽位，活塞销座的同轴度完全匹配连杆小头的安装尺寸，可实现活塞在缸筒内的往复直线运动；连杆组件采用了传统的工字形截面杆身，大小头的轴瓦安装位预留了标准的配合间隙，大头采用分体式结构与曲轴连杆轴颈连接，可将活塞的往复作用力平稳传递给曲轴；曲轴部分采用全支撑结构设计，四个连杆轴颈按照1-3-4-2的做功顺序设置对应的相位角，平衡块的配重经过结构优化，可抵消活塞往复运动产生的一阶惯性力，保证运转过程的平稳性。做结构设计时，这套数模的建模逻辑完全遵循实际加工的工艺要求：缸体的壁厚按照铸造工艺的最小壁厚要求设置，加强筋的布置位置对应缸筒之间的应力集中区域，

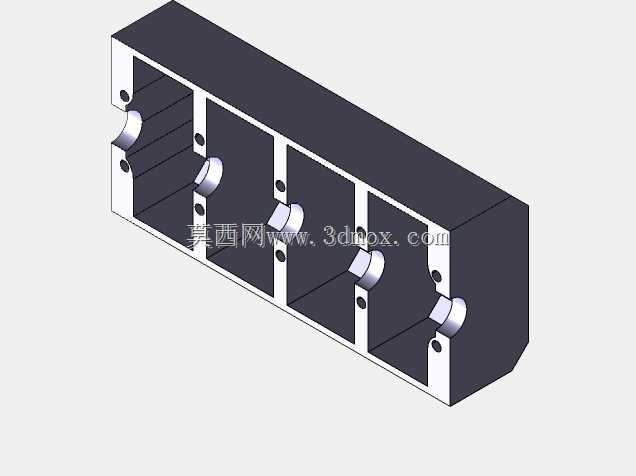

　　曲轴箱的腔体预留了润滑油道的布置空间，可直接用于后续的工艺性审查；运动组件的配合间隙完全按照内燃机的设计规范设置，活塞与缸筒的间隙、连杆轴颈与轴瓦的间隙、曲轴主轴颈与主轴承盖的间隙都符合量产机型的公差要求，导入运动仿真模块后可直接模拟发动机从怠速到额定转速的运转过程，直观观察活塞在上止点、下止点的运动位置，验证气门开启相位与活塞运动的干涉风险，也能检查连杆在摆动过程中与缸筒内壁、曲轴平衡块之间的间隙是否满足设计要求。在职业院校的内燃机原理教学场景中，这套数模可拆解为独立的零部件，逐层展示缸体、活塞、连杆、曲轴的装配关系，相比传统的实物教具，可实现任意角度的剖面观察，也能模拟不同转速下的组件运动状态，

　　帮助学员快速理解曲柄连杆机构的动力传递逻辑；在售后维修的培训场景中，可基于这套数模模拟活塞连杆组的拆装流程，标注各个螺栓的拧紧顺序、配合面的安装要求，降低实物培训的耗材成本。做动力总成的改装方案验证时，也能基于这套基础结构修改缸径、冲程参数，快速生成不同排量的四缸发动机方案，验证改装后组件的运动干涉情况，缩短方案迭代的周期。需要注意的是，这套数模重点展示的是曲柄连杆机构与缸体的核心结构，外围的配气机构、冷却系统管路、润滑系统外接管路、燃油供给系统组件并未纳入建模范围，做完整动力舱布置时需要补充对应外围附件的数模，再基于这套核心结构的安装边界做整体布局匹配；数模中各个运动组件的质量参数可直接导入动力学仿真模块，计算不同转速下的曲轴输出扭矩、活塞侧压力，为后续的零部件强度校核提供基础的载荷参数。
