单缸双端输出伽马斯特林动力装置结构

　　做外燃式动力结构设计快十二年，经手的斯特林机型少说也有四十多款，这次做的双向伽马结构，最开始是给小型碟式太阳能集热系统做配套动力单元，当时甲方提的需求很明确：整套动力段要塞进直径120mm的集热盘中心腔，不能额外占用支架安装空间，还要能从两端同时输出扭矩，一边带微型冷却风扇给集热头做被动散热，另一边带小型发电模组给远端的传感节点供电，省掉额外的传动分动结构。

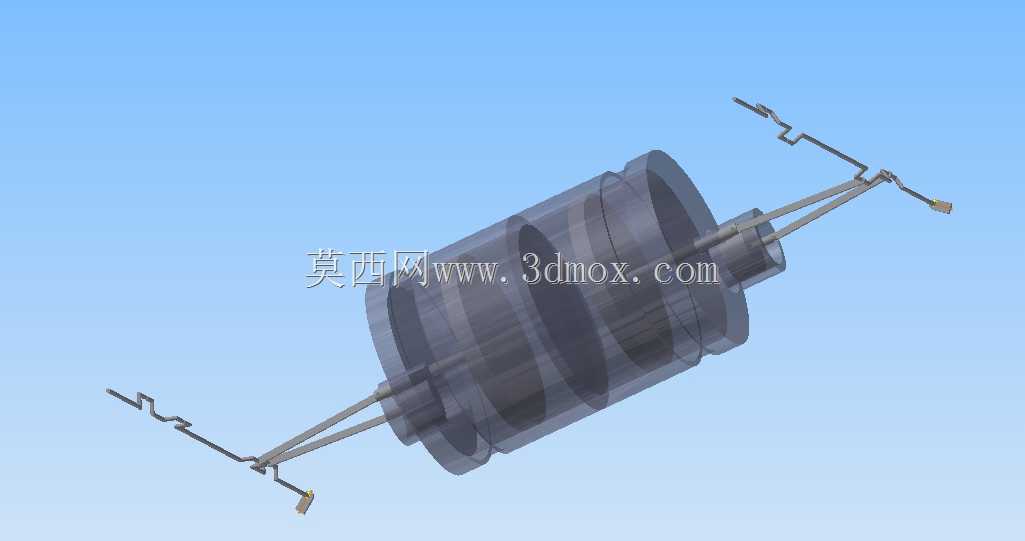

　　最开始选型的时候也考虑过传统阿尔法型双缸结构，算下来两个气缸并排布置的话，径向尺寸直接超了37mm，根本塞不进集热盘的预留腔，而且双缸的配气活塞密封件多，户外长期运行的维护周期只有不到800小时，达不到野外无人值守的要求。后来翻之前做的低温差斯特林项目存档，想到伽马结构的动力活塞和配气活塞可以同轴嵌套布置，瞬间就打开了思路——把整个气缸做成通轴式结构，曲轴从气缸两端分别伸出，直接省掉了分动齿轮箱的空间，径向尺寸直接压到了92mm，刚好能卡进集热盘的中心安装位，安装法兰直接做在气缸中部的散热段上，和集热盘的支撑骨架用四颗M4内六角螺丝固定，安装边界留了3mm的同轴度调整间隙，现场装配的时候不用额外做定位工装，靠法兰面的止口就能保证动力轴和集热头的同轴度误差控制在0.1mm以内。

　　结构细节上，配气活塞做在了气缸的热端侧，用的是轻质铝合金材质，表面做了硬质阳极氧化处理，和气缸壁的配合间隙留了0.08mm，既保证往复运动的时候不会卡滞，又能减少热端的热量往冷端窜，毕竟斯特林的效率全靠冷热端的温差撑着。动力活塞和曲轴的连接用的是对称式双连杆结构，两端的输出轴径统一做成6mm，和市面上通用的微型联轴器、同步带轮完全适配，不用单独定制传动件。冷端的散热鳍片直接和气缸壁做成一体结构，靠输出轴端带的小风扇直吹散热，不用额外接水冷管路，整套装置没有外接管路，户外部署的时候只要把热端对准集热盘的聚光焦点就能工作，启动温差只需要80摄氏度，哪怕是多云天气，只要聚光后的热端温度到160摄氏度就能稳定输出扭矩，额定转速下两端加起来能输出0.12N·m的扭矩，足够带动10W的微型发电机和散热风扇同时工作。

　　之前做样机测试的时候，最开始踩了个密封的坑，两端的曲轴轴封一开始用的是普通丁腈橡胶油封，热端传导过来的温度长期在90摄氏度左右，跑了不到200小时油封就老化漏气，整个气缸的工质压力掉了三分之一，输出扭矩直接跌了一半。后来换成氟橡胶材质的双唇口油封，还在油封和热端之间加了个聚四氟乙烯的隔热挡圈，连续跑了1200小时的老化测试，工质泄漏量还不到初始压力的5%，完全满足野外长期运行的要求。还有个细节是曲轴的平衡块，因为是双端输出，一开始只在单侧加了平衡块，转速到800转以上的时候整个装置的振动特别明显，连集热盘的支架都跟着共振，后来重新做了动平衡计算，在曲轴两端对称布置了平衡块，把往复运动的不平衡量降到了0.2g·cm以内，转速拉到1200转的时候，放在支架上的硬币都不会倒，完全不会影响集热盘的聚光精度。

　　这种结构除了用在小型太阳能集热装置上，其实还能适配很多小功率动力场景，比如野外的小型温差发电装置，只要有稳定的低品位热源，像工业余热、生物质燃烧的热量，都能驱动这个装置输出动力，而且因为是单气缸通轴结构，拆装维护特别方便，把两端的端盖螺丝拆下来就能抽出整个活塞曲轴组件，更换密封件或者清理积碳都不用把整个装置从安装位拆下来，后期维护的成本比传统双缸斯特林低了近六成。之前也试过把这个结构改造成小型教学演示模型，把气缸换成透明的PC材质，就能很直观地看到配气活塞和动力活塞的运动相位差，给学生讲斯特林循环的原理比静态示意图直观太多，而且因为是双端输出，还能在一端接透明的曲柄连杆展示机构，另一端接小负载做功率演示，教学演示的效果比单输出的机型好很多。

　　做结构设计这么多年，很多时候不是越复杂的结构越好，尤其是这种小功率的热力机械，在满足安装边界和输出要求的前提下，尽量减少零件数量、简化传动路径，反而能提升可靠性和维护性。这个双向伽马斯特林的结构，算上紧固件总共才27个零件，比之前做的同功率阿尔法机型少了近一半的零件，加工成本也降了40%左右，不管是批量配套太阳能集热设备，还是做教学演示模型、小型余热回收动力单元，都有很不错的适配性。
