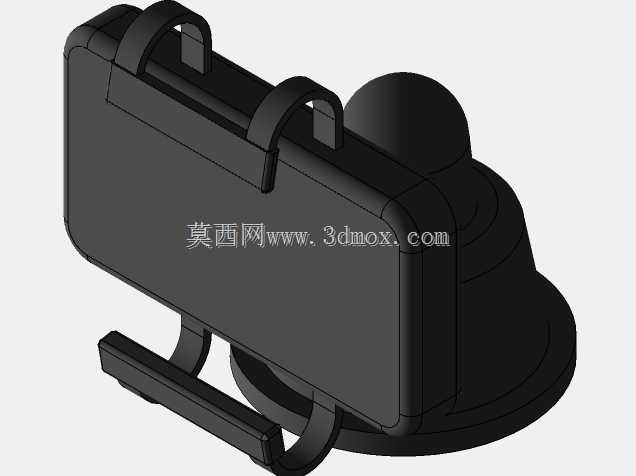

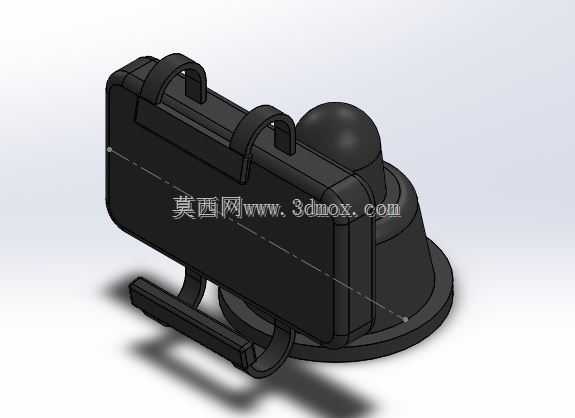

机器人配套车载手机吸盘固定支架结构

　　这款吸盘式手机固定支架，最初是为移动机器人配套开发的外设挂载结构，主要解决巡检类、演示类小型移动机器人作业过程中，手机作为图传终端、调试终端、交互显示终端的固定需求，同时也可兼容车载挡风玻璃、光滑桌面、设备光滑壳体表面的固定场景，适配常规直板智能手机的夹持使用。从实际使用场景来看，移动机器人在行进过程中会产生持续的小幅振动，经过不平整地面时还会出现瞬时的颠簸冲击，这就要求支架既要保证夹持的可靠性，避免手机脱落造成设备损坏，也要预留足够的角度调整空间，满足不同拍摄角度、操作视角的使用需求。设计过程中首先确定了吸盘式底座的结构形式，采用大直径柔性吸盘底座，接触边缘做薄唇边处理，

　　依靠按压排出吸盘内部空气形成的负压实现与光滑接触面的牢固贴合，底座上部设置球头铰接结构，球头直径根据夹持手机的最大重量做匹配计算，保证铰接阻尼足够支撑调整后的角度，不会因为设备自重或者振动出现角度下滑。夹持部分采用环抱式卡扣结构，上下设置两个弹性卡扣臂，卡扣内侧预留软质缓冲垫的安装槽位，避免刚性夹持刮伤手机外壳，背部设置可伸缩的支撑脚，在竖向夹持手机时承托手机底部，抵消竖向的滑动趋势。结构设计上充分考虑了安装边界的限制，底座直径控制在常规车载吸盘的通用尺寸范围内，不会占用过多的安装平面空间，夹持臂的伸缩行程覆盖主流4.7英寸到6.5英寸直板手机的宽度尺寸，不需要额外更换配件即可适配多数常用机型。

　　球头铰接的调整角度覆盖俯仰-30度到60度、水平360度旋转的范围，调整到位后依靠球头与铰接座之间的过盈配合产生的阻尼保持位置，不需要额外设置锁止旋钮，简化操作步骤的同时减少了零件数量，降低整体结构的故障率。支架整体采用硬质工程塑料材质，壁厚根据受力位置做差异化设计，卡扣臂位置做局部加厚处理，保证反复插拔夹持不会出现断裂变形，吸盘部分采用柔性TPU材质，兼顾贴合密封性和长期使用的抗老化性能。实际装配过程中，球头与底座采用过盈压装的方式连接，不需要额外紧固件，夹持臂与背部支撑板采用一体注塑成型，减少装配工序，整体结构没有复杂的曲面特征，常规注塑工艺即可实现批量生产，零件的脱模斜度按照注塑工艺要求设置在1.5度到2度之间，

　　避免出现脱模拉伤的问题。从使用功能来看，这款支架除了配套机器人使用之外，也可以单独作为车载手机支架、桌面手机支架使用，夹持力经过实测可以承受3倍于常规手机重量的拉力，在常规振动工况下不会出现松脱，吸盘在光滑玻璃表面的吸附力可以承受10N以上的垂直拉力，满足日常使用的可靠性要求。结构设计过程中特意规避了容易出现应力集中的直角转角，所有转角位置都做了R2以上的圆角过渡，长期反复受力情况下不会出现应力开裂的问题，夹持臂的卡扣位置做了导向斜角，安装手机时可以顺着斜角顺利滑入卡扣位置，不需要刻意对准，提升使用的便捷性。背部的支撑脚位置做了防滑纹理处理，与手机底部接触时增大摩擦力，进一步降低手机滑落的风险，整体结构的外轮廓没有尖锐棱角，所有外露边缘都做了倒钝处理，使用过程中不会划伤操作人员或者接触到的其他设备表面。
