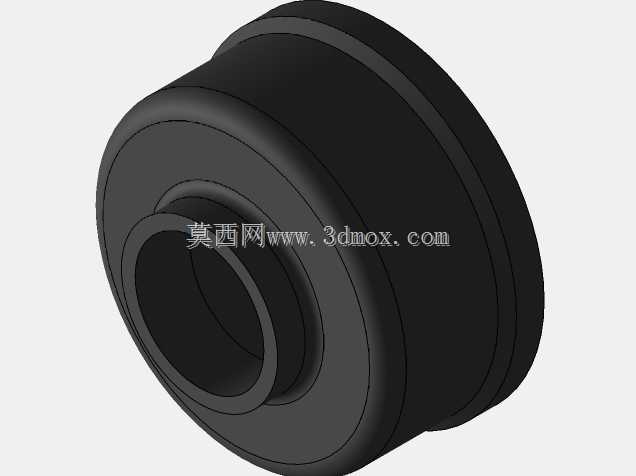

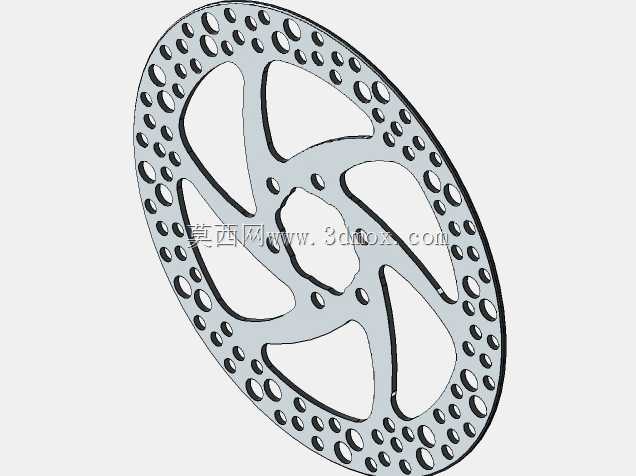

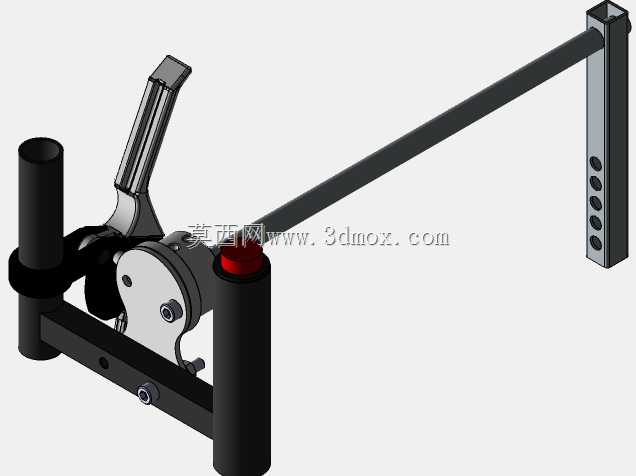

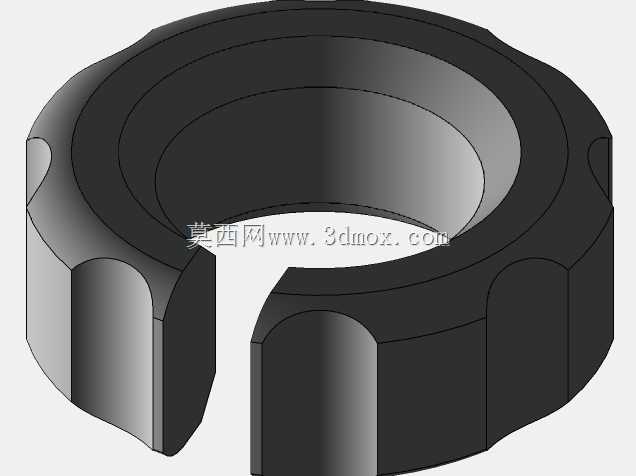

方程式赛车动力储能电池结构设计

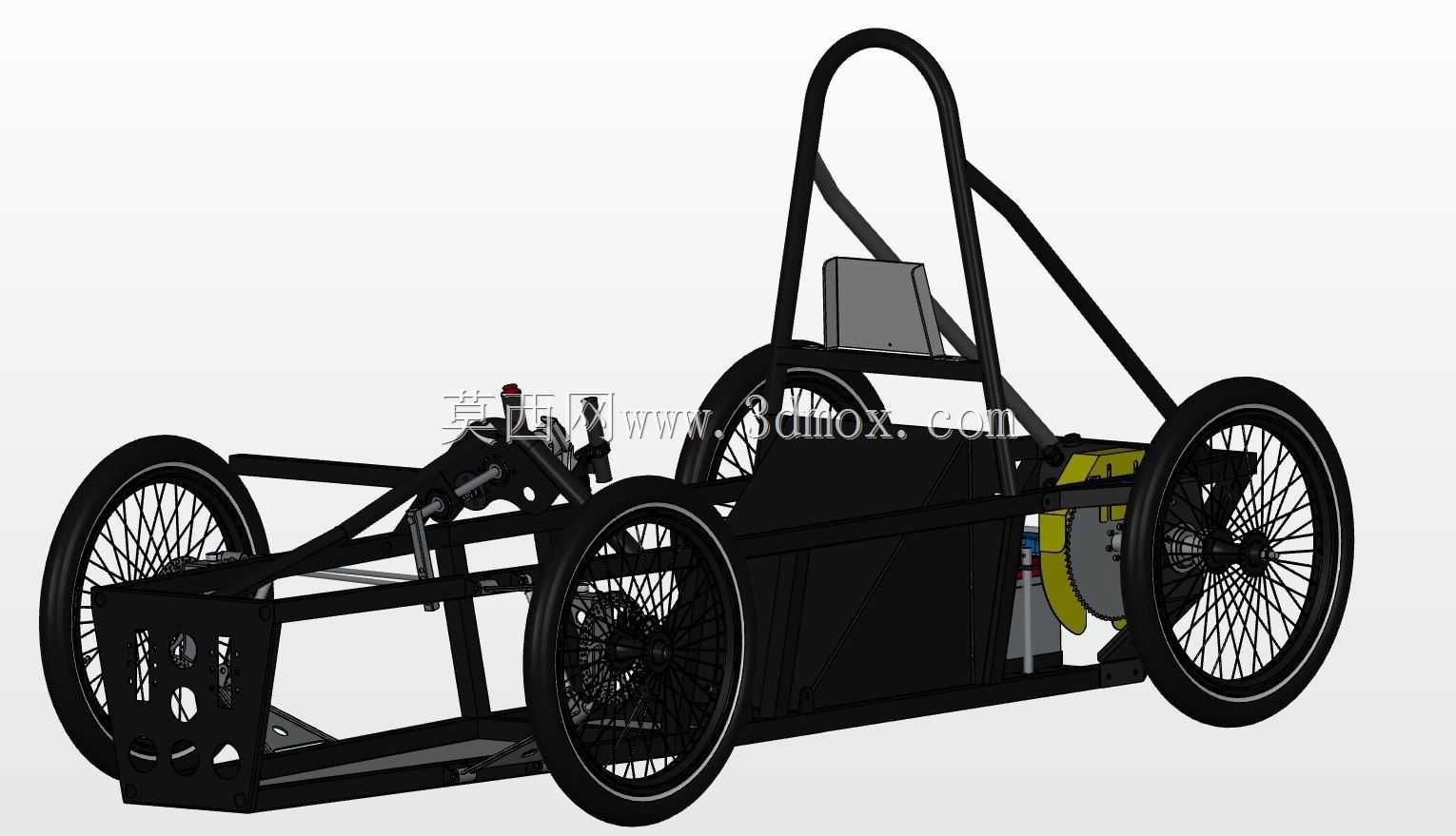

　　该结构对应绿色动力方程式赛事用车的车载储能单元，是赛车动力系统的核心供能载体，主要承担赛事全程的电能存储与输出职能，为整车驱动电机、电控系统及车载辅助用电设备提供稳定的直流电源，适配低功耗长续航的赛事竞技需求，可满足学生方程式赛事中动力单元的轻量化、高可靠性安装要求。从实际应用场景来看，这类储能单元需要适配赛车车架的侧舱安装空间，安装位置通常靠近整车重心区域，用于平衡前后轴荷，同时要规避行驶过程中路面飞溅物撞击、轮组带起的泥水侵蚀，以及急加减速、高速过弯工况下的惯性冲击，因此结构设计上优先考虑密封防护与安装刚性。

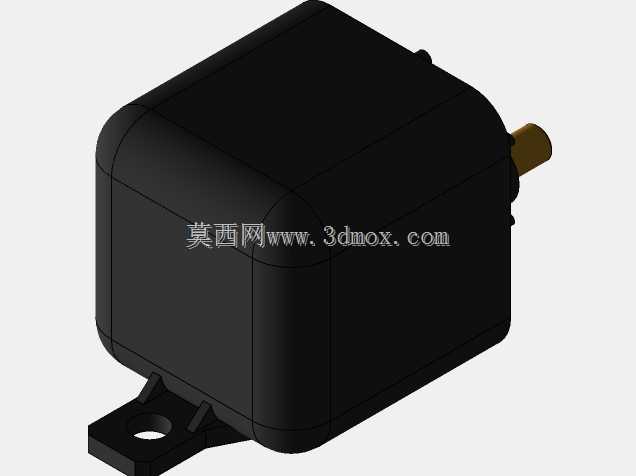

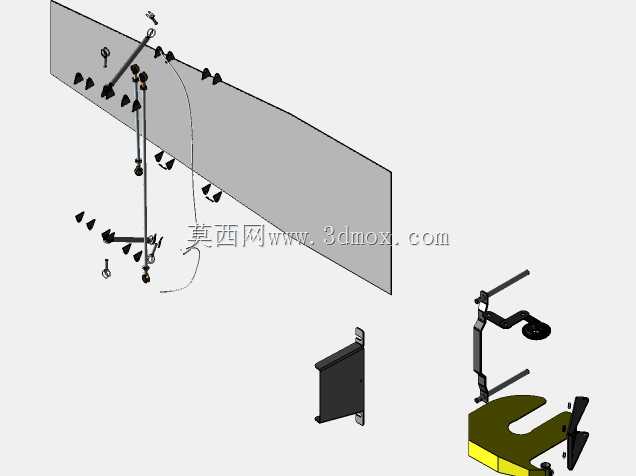

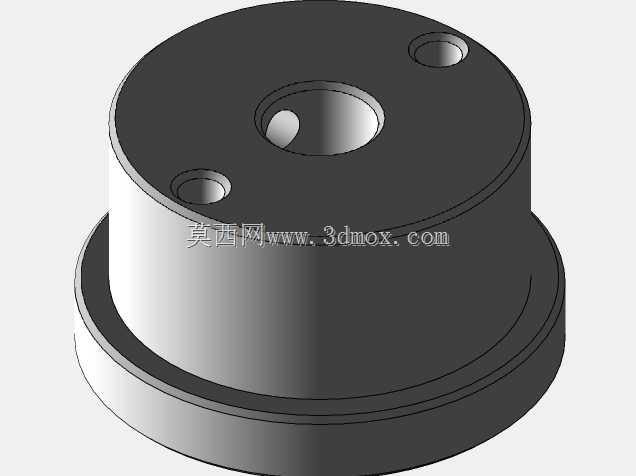

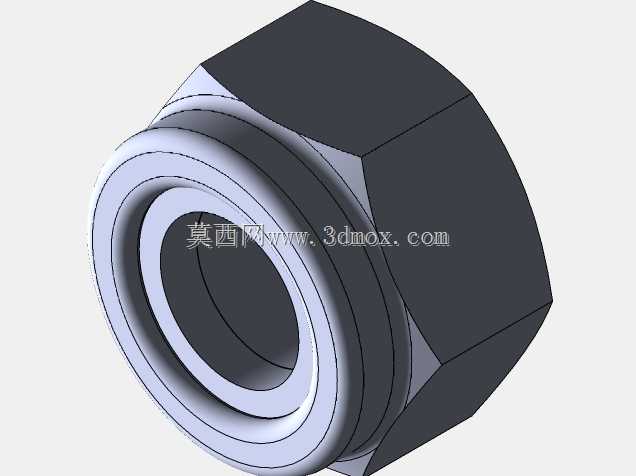

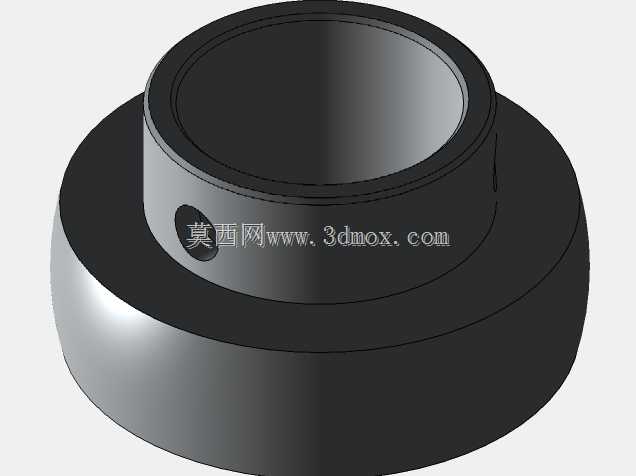

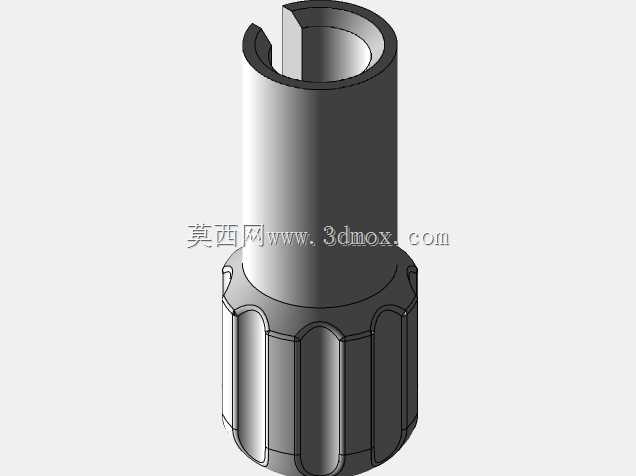

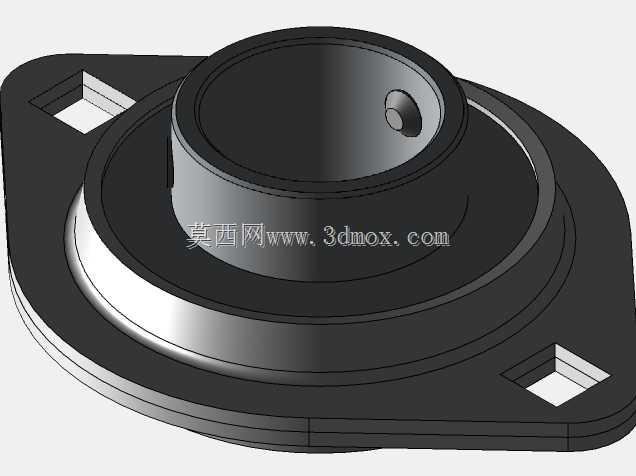

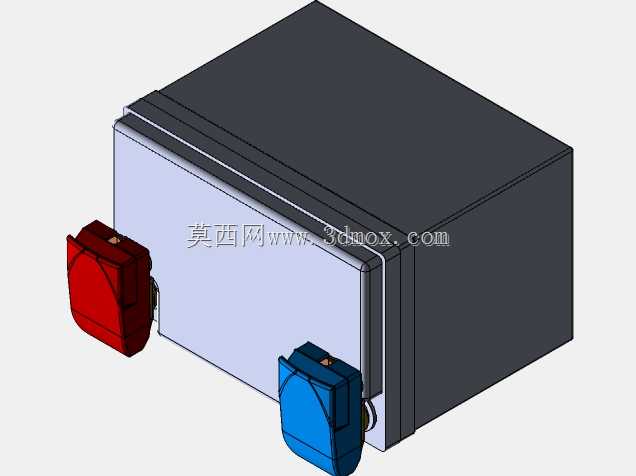

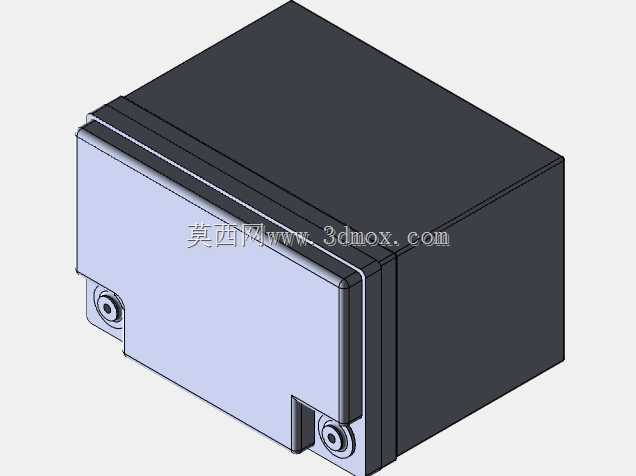

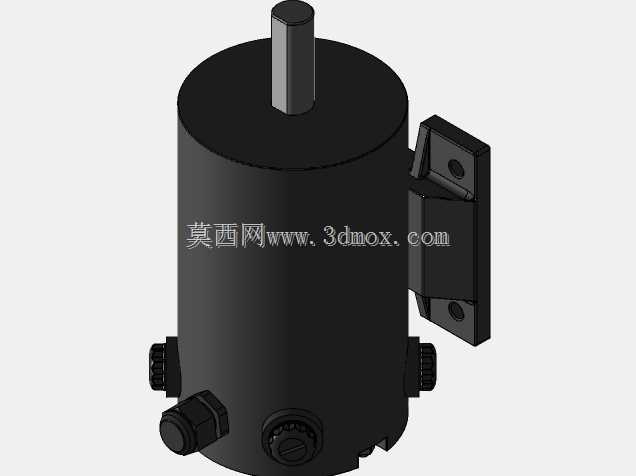

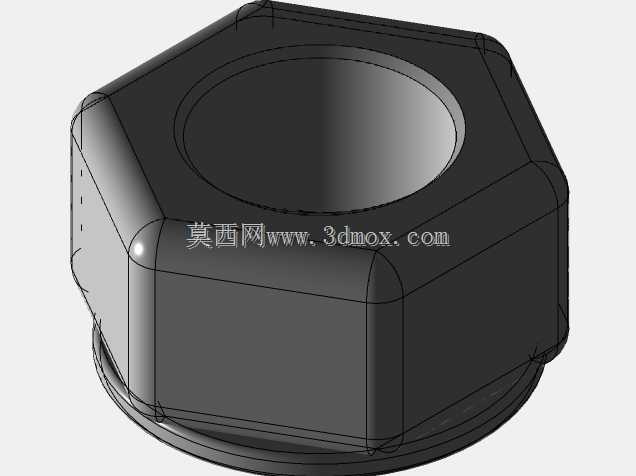

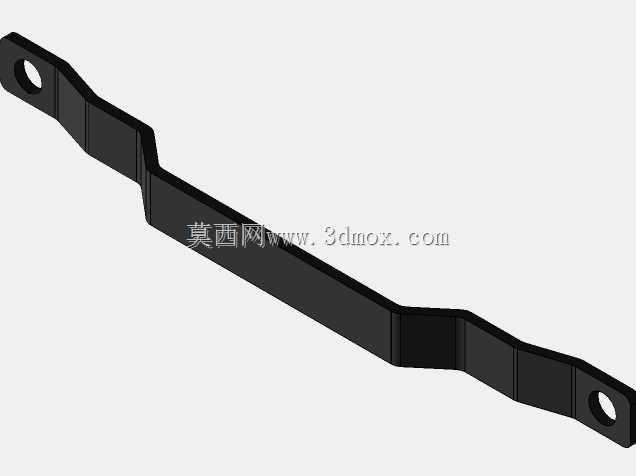

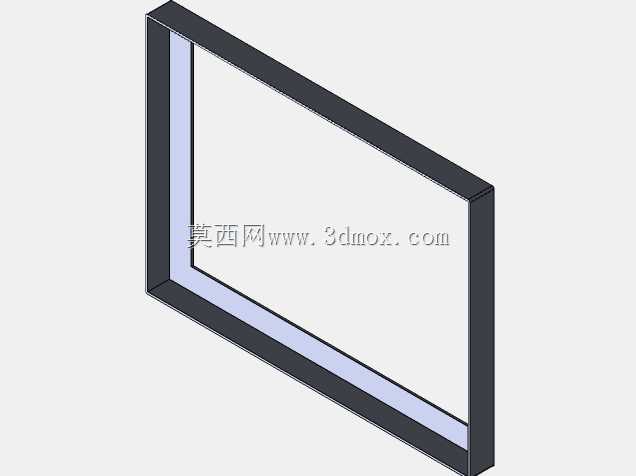

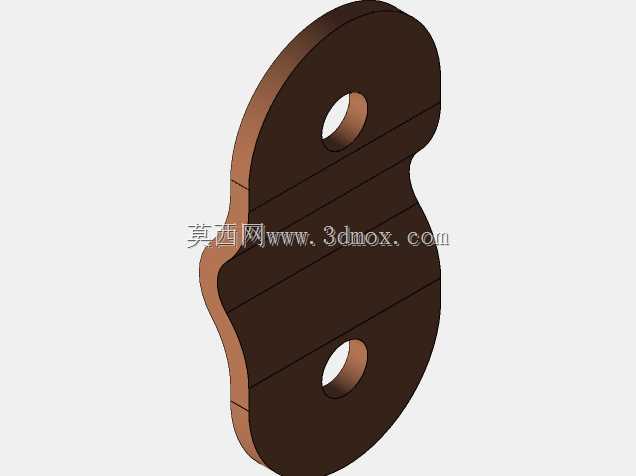

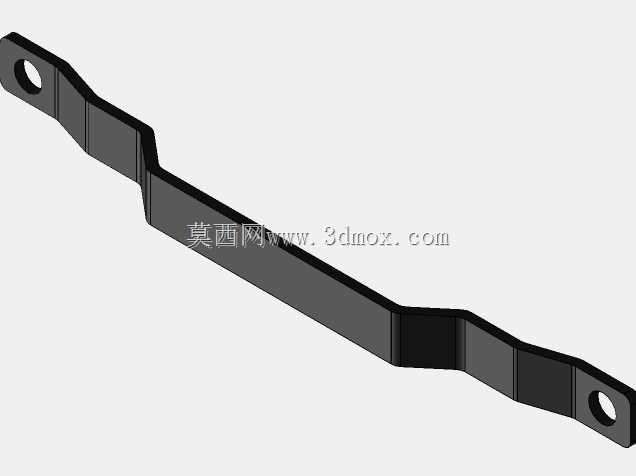

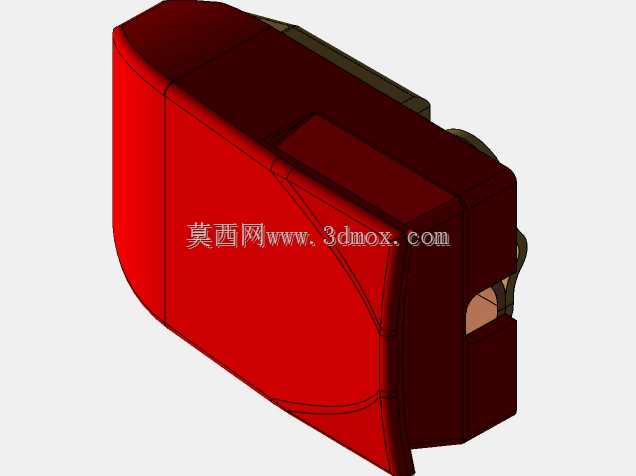

　　产品功能特性层面，该储能单元采用密封式矩形壳体结构，壳体主体做分色区分，深灰色区域为上盖与侧围加强结构，浅灰色区域为主壳体仓体，仓体内部预留标准电芯模组的安装位，可适配多串并联的磷酸铁锂电芯组布局，仓体侧壁预留走线槽位，用于高压线束与低压采样线的规整排布，避免线束在车辆振动过程中出现磨损干涉。壳体前端设置两个外露的快插式接线端子，红色端子对应正极输出、蓝色端子对应负极输出，端子外部做绝缘防护包胶处理，端子根部与壳体衔接处设置密封胶圈，可满足IP65级别的防尘防水要求，同时快插结构可支持赛事过程中的快速检修与更换，无需拆解整个壳体即可完成接线端子的故障排查。端子自带锁止结构，车辆行驶过程中不会因振动出现接插件松脱的问题，大电流接触面采用镀锡铜排材质，可满足持续大电流放电的温升要求，避免赛事过程中出现接线端过热烧蚀的故障。

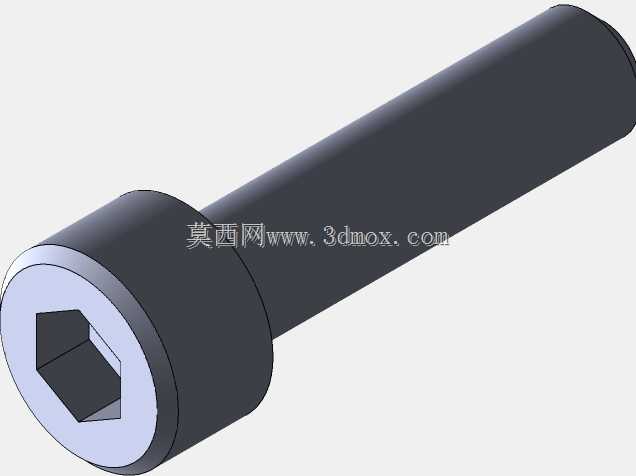

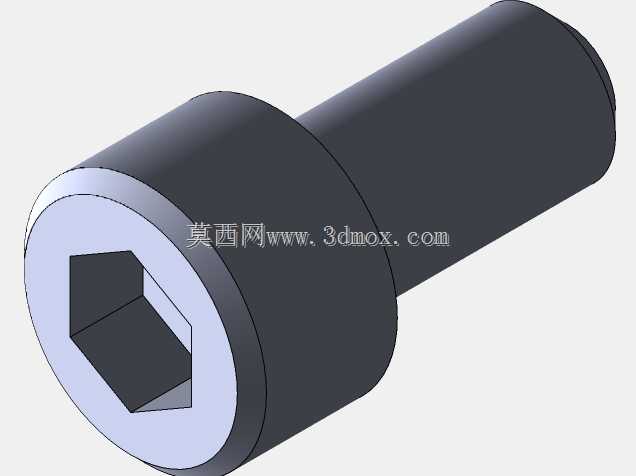

　　设计思路上，该结构优先遵循赛事规则的尺寸边界要求，整体外轮廓做直角倒钝处理，避免尖锐棱角在车辆碰撞过程中对周边部件或人员造成二次伤害，壳体壁厚根据安装受力点做差异化设计，安装耳位区域壁厚加厚2mm，用于承载整个电池包的重量，非受力区域的壳壁做减薄处理，兼顾结构刚性与轻量化要求，整体重量控制在赛事规则限定的动力单元重量阈值内。壳体上盖与主仓体采用卡扣加螺栓的双重固定方式，卡扣用于装配过程中的预定位，螺栓用于最终的锁紧密封，螺栓孔位均匀分布在壳体四周边缘，锁紧力矩可均匀作用在密封胶条上，避免出现局部密封不严的问题。壳体侧面预留散热筋结构，可在车辆行驶过程中利用迎面气流带走电芯工作产生的热量，无需额外加装散热风扇即可满足低倍率放电工况下的散热需求，减少整车辅助功耗。

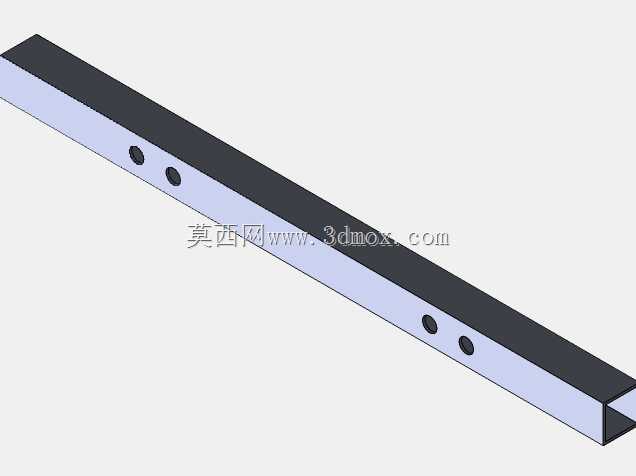

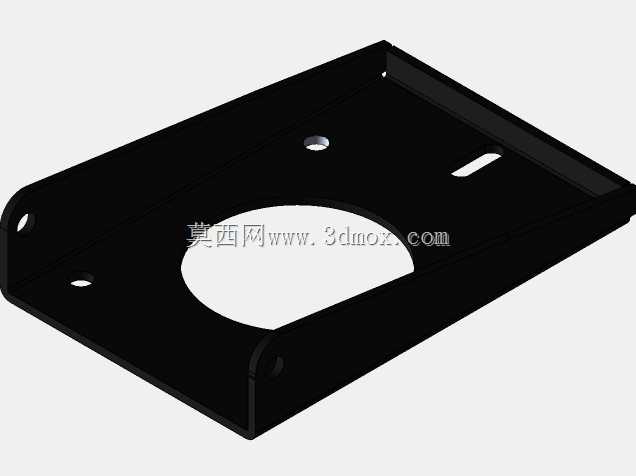

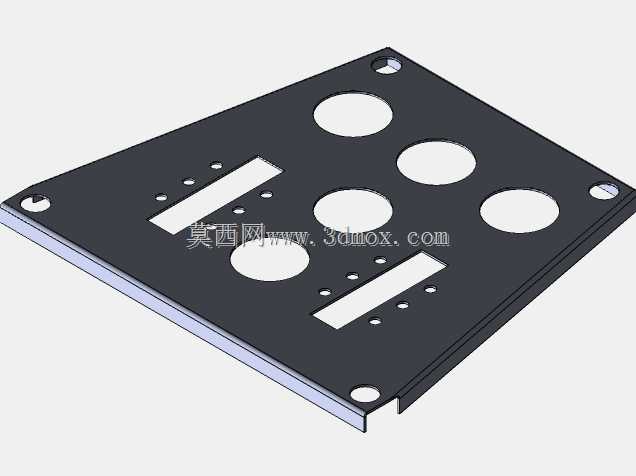

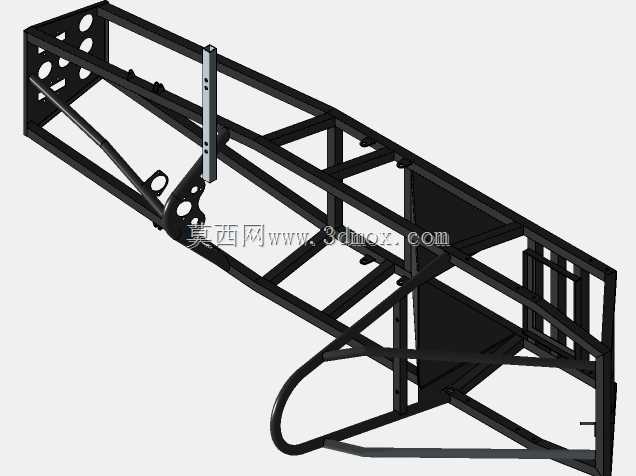

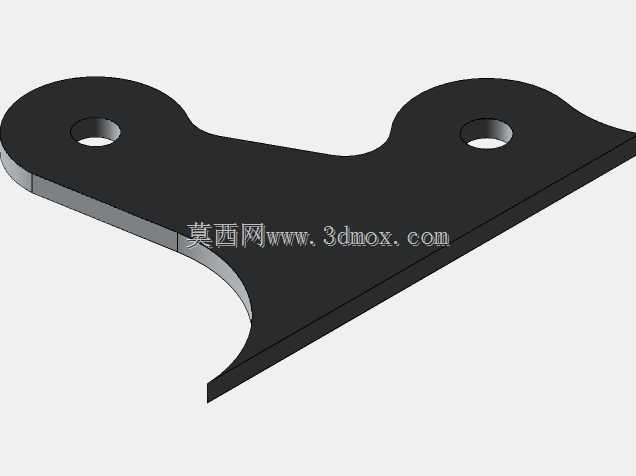

　　外形尺寸与安装边界方面，该储能单元整体为规整长方体结构，长宽高比例适配方程式赛车侧舱的标准安装空间，安装时可通过壳体底部的四个安装孔位与车架上的焊接支架直接固定，安装孔位的孔距匹配常用40系铝型材车架的安装模数，无需额外制作转接支架即可完成装配。接线端子的伸出长度控制在安全范围内，不会超出车架侧舱的外轮廓边界，避免车辆过弯时端子与路肩或赛道防护栏发生刮碰，端子的朝向设置为朝向车架内侧，方便与车内高压配电盒的线束直接对接，减少线束的弯折半径，降低线束走线的长度与压降。壳体顶部预留标识粘贴区域，可用于粘贴高压警示标识、电芯参数标识与维修提示标识，符合赛事的安全检查要求，同时壳体边角的安装位预留接地螺柱，可将电池壳体与车架做等电位连接，避免高压漏电时出现壳体带电的安全隐患。

　　从结构验证的角度来看，该设计已经考虑了赛事工况下的振动频率要求，壳体的固有频率避开了整车行驶过程中的共振区间，安装耳位处做加强筋结构，可承受纵向5g、横向3g的冲击载荷，不会出现安装点断裂的问题。仓体内部的电芯安装位设置限位筋，可将电芯模组完全限制在仓体内，即使出现碰撞工况，电芯也不会在仓体内发生窜动，避免电芯极柱受力断裂引发的电路故障。密封胶条的安装槽采用梯形截面设计，胶条受压后可充分填充槽体间隙，即使在雨天赛事场景下，也不会出现雨水渗入仓体导致的短路问题。
