叉式制动支撑夹结构三维数模

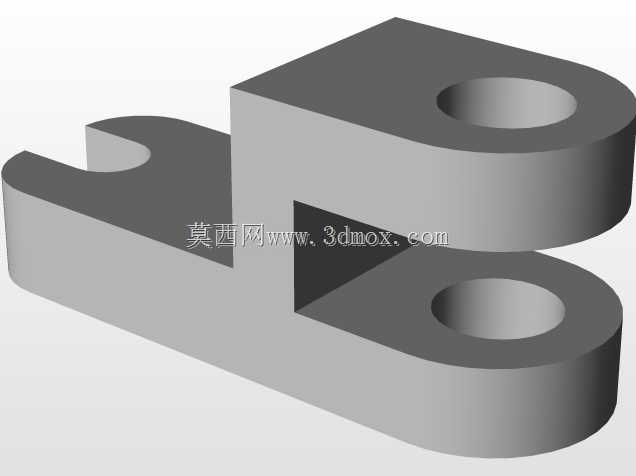

　　在工业传动与制动系统的实际应用场景中，这类叉式结构的制动支撑部件常被集成在中小型输送线、工位回转台以及轻载起重设备的制动单元中，核心作用是在设备停机、工位锁定或者紧急制动工况下，通过配合摩擦副完成对转动轴的位置锁止，避免负载滑移或者工位偏移带来的生产安全隐患。从结构功能来看，该部件采用上下对称的双耳叉式布局，两个同轴的通孔用于穿装铰接销轴，实现整个制动臂的摆动自由度，侧边的叉口卡槽则用于卡接制动推杆或者凸轮驱动件，当驱动机构施加推力时，整个叉臂会绕销轴转动，带动端部的摩擦块压紧制动轮或者制动盘，完成制动动作，复位时则依靠配套的拉簧带动叉臂回位，解除制动状态。

　　设计这类部件的时候，首先要考虑的是铰接孔的同轴度公差，上下两个耳板的孔位如果同轴度偏差超过0.02mm，穿装销轴后就会出现卡滞，导致制动动作响应滞后，甚至出现无法完全复位的拖滞问题，所以建模过程中两个孔的特征采用同轴约束，耳板的平行度也需要控制在合理范围内，避免装配后出现偏磨。其次是叉口的开口尺寸与槽深，需要匹配对应驱动件的端部尺寸，既要保证驱动行程内不会出现脱槽，也要预留足够的间隙避免加工误差导致装配干涉，通常槽宽会比驱动件的配合尺寸大0.1-0.2mm，兼顾装配便利性与传动稳定性。

　　从安装边界来看，该部件的底座平面为安装基准面，安装时需要贴合设备的支架安装面，通过螺栓完成固定，建模时底座的厚度需要满足受力要求，在制动工况下，耳板与底座的衔接位置是应力集中区域，所以该位置做了圆弧过渡处理，避免直角应力集中导致的部件断裂，实际应用中该位置的圆角半径通常取壁厚的0.3-0.5倍，既不会过多增加部件重量，也能有效分散应力。外形尺寸方面，整个部件的长度方向需要预留足够的摆动空间，避免制动臂转动时与周边的设备机架、传动部件发生碰撞，通常在设计校核时会模拟制动臂的最大摆动角度，确认周边3mm以上的安全间隙，防止运行过程中出现剐蹭。

　　这类叉式制动结构相比整体式制动臂，最大的优势是铰接点的受力更均匀，上下耳板同时承载销轴的剪切力，能够在同等材料厚度下承受更大的制动力矩，适合中轻载工况下的频繁制动场景，比如流水线的工位止停、小型绞车的制动锁定等场景都有广泛应用。建模过程中，所有的棱边除了应力集中位置的过渡圆角，其余非配合面的棱边都做了0.5mm的倒角处理，避免加工后出现锋利的飞边，也能提升装配过程的操作安全性。配合面的粗糙度要求方面，铰接孔的内表面需要达到Ra1.6的精度，保证销轴转动顺畅，安装底座的平面粗糙度达到Ra3.2即可，满足贴合安装的平面度要求，非配合面的粗糙度保持Ra6.3就能满足使用需求，不需要过高的加工精度，能够有效控制加工成本。

　　在实际选型适配的时候，需要根据所需的制动力矩核算耳板的厚度与销轴的直径匹配关系，该结构的耳板间距决定了可以适配的制动轮宽度，建模时预留的耳板间隙能够适配厚度在20mm以内的制动摩擦片安装座，用户在二次开发或者适配改型的时候，可以通过调整耳板间距、铰接孔直径来匹配不同规格的制动需求，不需要重新搭建整体结构，只需要修改对应特征的参数就能快速完成改型设计，大幅提升设计效率。整个结构没有复杂的曲面特征，所有特征都是拉伸、切除、打孔等常规机械加工特征，采用普通的铣削、钻削工艺就能完成加工，不需要特殊的加工设备，适合批量生产加工，零件的材料通常选用45号钢，调制处理后就能满足常规工况的强度要求，在有腐蚀环境的应用场景下，也可以更换为不锈钢材料，只需要保持结构尺寸不变就能完成适配。
