PT100螺纹连接式温度传感器结构设计

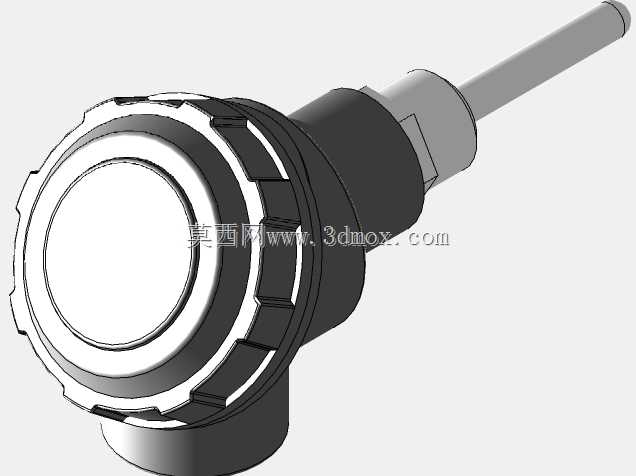

　　这款3/4英寸螺纹连接的PT100铂电阻测温元件，是工业现场温度采集环节最常用的接触式测温部件，广泛适配化工反应釜夹套测温、暖通管道流体温度监测、工业锅炉水温检测、液压系统油温采集等多类工业场景，只要是需要将测温探头探入密闭腔体、承压管道内部的测温需求，这类带螺纹锁紧结构的铂电阻都是选型优先级很高的方案。从结构设计逻辑来看，整个部件分为三个核心功能段：最前端的细长探杆是测温核心区，内部封装PT100铂电阻感温芯片，探杆采用金属护套封装，既可以保护内部脆弱的铂电阻丝与引线不受介质冲刷、腐蚀损坏，也能快速将介质温度传导到感温芯片上，降低测温响应滞后；中间段是六角锁紧结构搭配3/4英寸外螺纹，这部分是安装密封的核心，

　　安装时可以用扳手卡紧六角位旋入设备预设的内螺纹安装孔，螺纹配合面可以根据介质特性选配生料带、密封垫片或者金属密封环，满足不同压力等级的密封要求，避免腔体内部介质泄漏；尾部的旋钮式接线端盖是接线防护区，内部预留接线端子排，用来将铂电阻的引线连接到现场的温度变送器或者数显表、PLC采集模块上，端盖外圈做了滚花防滑设计，现场维护时不需要额外工具，徒手就能旋开端盖检查接线，端盖和主体之间做了密封胶圈，能达到常规工业现场的防尘防水要求，避免车间内的粉尘、水汽进入接线腔造成接线端子氧化短路。做这类传感器的三维建模时，首先要明确安装边界尺寸：3/4英寸管螺纹的大径、小径、螺距要严格遵循管螺纹标准，否则现场安装时会出现螺纹不匹配、

　　拧不进去或者密封失效的问题；探杆的长度要根据实际安装场景的插入深度确定，要保证探杆前端的感温段能完全浸入被测介质，避免出现感温段暴露在介质上方、测量温度不准的问题，同时探杆的直径要匹配安装孔的预留尺寸，不能出现探杆过粗插不进去、或者过细导致介质顺着探杆间隙泄漏的情况；尾部的接线腔尺寸要预留足够的接线空间，至少要能容纳三根引线的弯曲半径与接线端子的安装位，不能出现建模时尺寸卡得太死，实际生产时装不下接线端子的问题。从实际使用的角度看，这类螺纹安装的PT100相比法兰安装的款式，体积更小、安装更快捷，适合安装空间局促、压力等级不是特别高的测温点位，建模时还要注意各个部件的装配间隙：端盖和主体的螺纹配合间隙要合理，既要保证能顺畅旋紧，

　　又不能间隙过大导致密封失效；探杆和主体的连接位要做同轴度约束，避免探杆歪斜导致安装时碰伤安装孔内壁；六角锁紧位的对边尺寸要符合标准扳手的尺寸规范，方便现场用标准扳手拧紧，不要随意设计非标的六角尺寸，导致现场安装找不到合适的工具。另外在建模时还要考虑不同使用场景的适配性，比如测量腐蚀性介质时，探杆护套可以更换为316L不锈钢或者聚四氟乙烯材质，建模时可以把探杆部分做成可替换的配置，方便后续衍生不同材质的型号；接线端的出线方向也可以根据现场布线需求做调整，不过这款采用的是轴向出线结构，布线时引线顺着探杆反方向引出，适合管道侧面垂直安装的场景，不会出现引线弯折过度的问题。整个结构没有多余的复杂零件，所有零件都是机械加工领域非常容易实现的结构，没有特殊的异形曲面，加工难度低，量产时的成本控制空间很大，这也是这类传感器能在工业现场大规模普及的重要原因之一。建模过程中还要注意细节的还原：端盖外圈的滚花纹理要做的均匀一致，既符合实际加工的纹理特征，也能在三维装配演示时清晰展示防滑结构的作用；螺纹部分如果是用于装配干涉检查，要采用简化的螺纹修饰线而不是全牙型建模，避免占用过多的模型资源，提升大装配体下的运行流畅度，如果是用于加工生产的模型，再细化牙型尺寸即可。
