法兰连接式隔膜控制阀三维结构设计

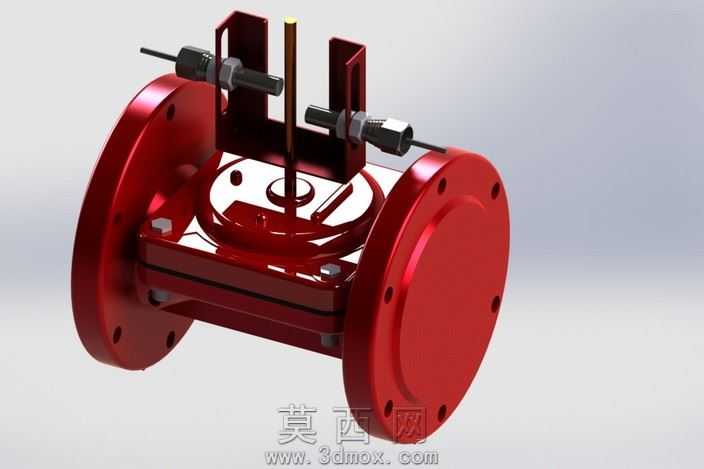

本作品为法兰连接式隔膜控制阀的三维设计成果，建模阶段采用参数化特征建模思路，先以旋转特征构建阀体两端的法兰基体，精准绘制法兰盘上的螺栓孔圆周阵列参数，保证孔位间距、孔径尺寸符合通用管道法兰的连接适配标准，再通过拉伸、切除特征完成阀体中部的容腔结构，预留出隔膜安装的密封台阶面，确保腔体过渡处无尖锐棱角，既符合流体输送的流道顺滑要求，也避免应力集中问题。上部的阀杆支架部分采用焊接式支架结构建模，通过拉伸凸台构建两侧的支撑立板，在立板上加工出阀杆导向孔与调节螺栓的安装孔位，调节螺栓与支架的配合处添加了螺纹配合特征，还原真实的行程调节结构，阀杆采用同轴心配合装配，下端与隔膜压盘做固定配合约束，还原阀门启闭时阀杆带动压盘升降挤压隔膜的运动逻辑。渲染阶段为阀体、法兰、支架等金属部件赋予了亮红色烤漆金属材质，调整材质的粗糙度参数至0.15，添加轻微的环境反射效果，还原工业阀门常用的防护涂层质感；调节螺栓、阀杆等外露传动部件赋予哑光不锈钢材质，粗糙度设置为0.3，突出金属加工件的磨砂质感；背景采用渐变浅灰影棚环境，添加三点布光系统，主光源从左上方45度投射，辅光源补亮右侧暗部，轮廓光勾勒阀体边缘轮廓，避免法兰盘边缘与背景融在一起，同时在阀体下方添加柔和的地面阴影，增强模型的立体感与真实感。结构设计上重点还原了隔膜阀的无填料密封特性，将隔膜作为阀腔与上部传动部件的隔离元件，避免输送介质污染传动结构，两端法兰的密封面采用凸面密封结构，可适配常规的法兰密封垫片，保证管道连接的密封性；上部的双调节螺栓结构可对阀杆的行程限位进行微调，适配不同工况下的开度控制需求，所有装配部件均添加了合理的配合约束，可实现阀门启闭动作的运动仿真，直观展示隔膜受压形变截断或导通流道的工作过程。建模过程中对所有零部件做了单独的实体分组，既方便后续导出工程图纸时生成明细栏，也可支持对单个零件进行参数修改，适配不同通径、压力等级的同类型阀门改型设计，模型的所有倒角、圆角特征均按照实际机加工工艺要求添加，避免出现无法加工的尖锐直角结构，保证设计成果具备实际生产参考价值。
