一英寸管道用对夹式光学流体流量传感器

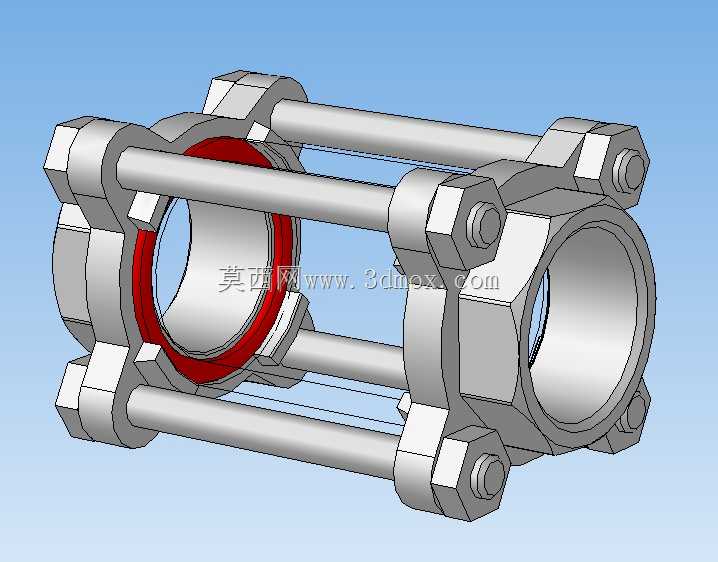

　　这款光学流体流量传感器针对1英寸公称通径的工业管路设计，主要适配洁净流体、低粘度化工介质、冷却循环水等工况的流量实时检测场景，在半导体冷却回路、实验室流体管路、小型化工配料管线、净水处理支路中都能见到同类结构的应用，相比传统涡轮、涡街类机械式流量检测元件，光学检测原理不存在叶轮卡滞、运动件磨损的问题，对介质中的微小杂质耐受度更高，长期运行的稳定性更有优势。从结构设计来看，整体采用对夹式安装思路，两端的对接法兰通过四根均布的拉紧螺柱实现锁紧，法兰内侧设置了红色密封垫圈，安装时直接将传感器串接在两段1英寸管道的法兰之间，对齐螺栓孔后锁紧螺柱即可完成固定，不需要额外加工焊接接口，现场拆装维护的效率很高，

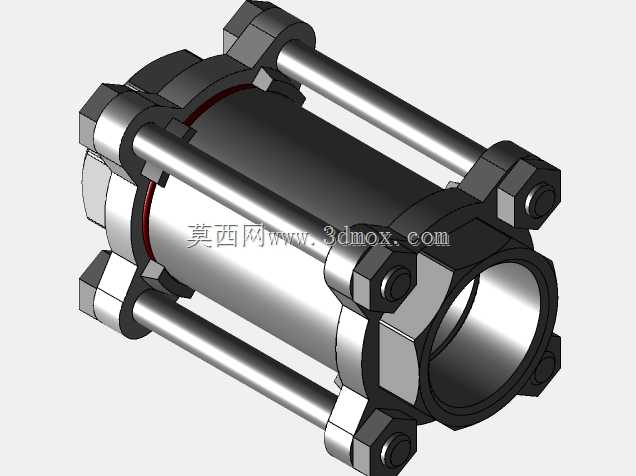

　　这种结构也能适配不同标准的1英寸法兰对接，只要法兰端面的密封面尺寸匹配就能完成安装，通用性较强。传感器的光学检测腔体集成在中部的主体结构内，两端的流道做了平滑过渡设计，能减少流体经过检测段时的压损，避免出现流道突变造成的湍流、涡旋问题，保证光学检测区域的流态稳定，让检测精度不受流场扰动的影响。拉紧螺柱采用六角头螺栓配合六角螺母的锁紧形式，螺栓的分布圆直径经过核算，既能保证法兰端面的压紧力均匀分布，让密封垫圈的压缩量控制在合理区间，避免压损密封件或者压紧力不足造成泄漏，也不会因为螺栓间距过小导致安装时扳手操作空间不足。主体的金属结构全部采用圆角过渡处理，没有尖锐的加工棱角，一方面能减少加工过程中的应力集中，提升零件的结构强度，

　　另一方面也能避免安装维护时划伤操作人员。在实际选型应用中，这款传感器的安装边界需要重点关注，整体的轴向长度要纳入管路改造的空间核算中，两端法兰对接时要保证管路的同轴度，避免强行对接造成密封面偏斜引发泄漏，螺柱锁紧时要采用对角分次拧紧的方式，保证每个螺柱的预紧力一致，防止法兰偏斜导致密封失效。光学检测模块的布局避开了螺柱的安装位置，不会和管路安装操作产生干涉，传感器的出线位置预留了足够的接线空间，方便现场布线时连接信号传输线缆。不同于插入式流量传感器需要在管道上开孔焊接安装座的施工方式，这种对夹式结构不需要对原有管道进行焊接改动，在老旧管路的流量监测改造项目中优势十分明显，只需要断开原有管路的法兰连接，

　　将传感器串入后重新锁紧螺栓就能完成安装，大幅缩短现场施工的周期，也避免了焊接作业带来的管路变形、焊渣残留等问题。密封垫圈的材质可以根据实际输送的介质特性更换，输送普通水基介质时采用丁腈橡胶垫圈即可，输送有腐蚀性的化工介质时可以更换为氟橡胶或者全氟醚材质的垫圈，适配不同的工况需求。流道内壁做了光滑处理，不容易残留介质中的杂质，减少长期使用后的结垢、堵塞风险，光学检测窗口的位置设计了防污结构，能减少介质中的杂质附着在检测镜片上，降低维护清洁的频率。在结构强度校核阶段，四根拉紧螺柱的直径、材质选型都经过承压计算，能够满足常规工业管路1.6MPa公称压力的使用要求，法兰的厚度也经过刚度校核，锁紧后不会出现法兰变形导致的密封面贴合不严问题。整体结构没有复杂的异形曲面，大部分零件都可以采用常规的车削、铣削加工完成，加工成本可控，零件的互换性较强，后期维护更换密封件、螺柱等易损件时不需要定制特殊配件，采用标准五金件就能完成替换。
