多规格起重提升设备成套结构方案

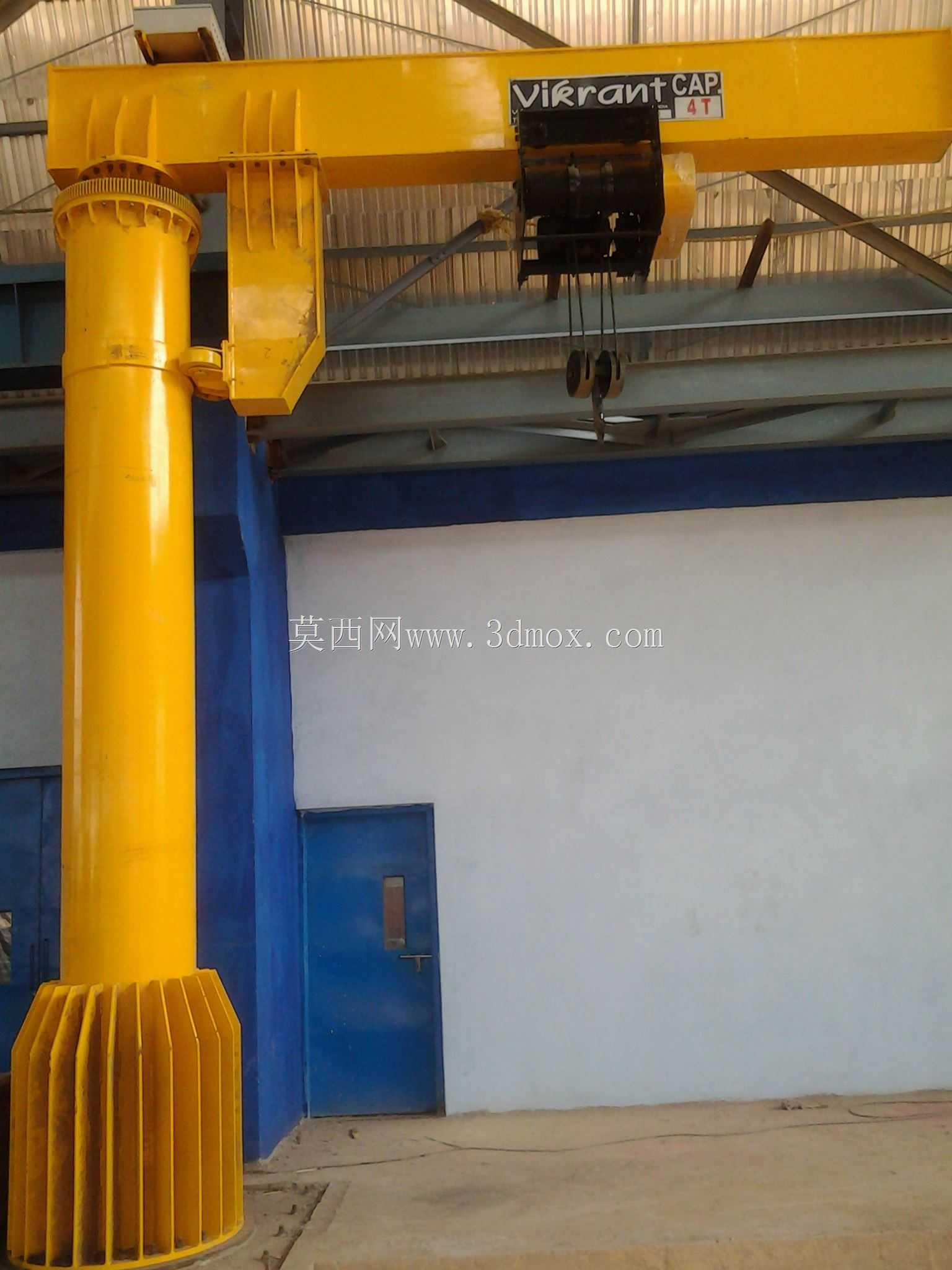

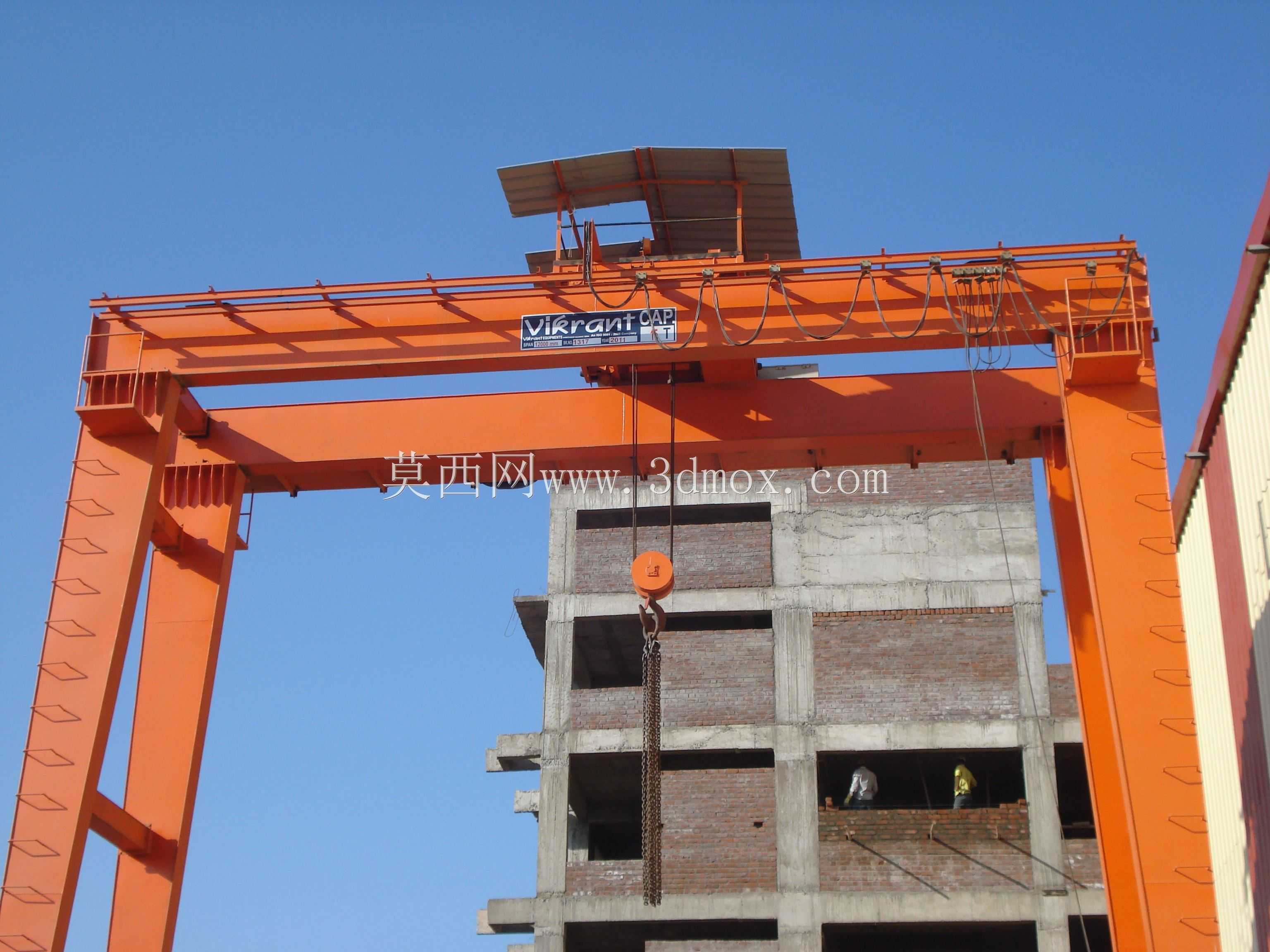

　　在工矿企业物料转运、重型设备吊装、生产车间工位转序、仓储库区堆垛作业场景中，起重提升类设备是衔接各生产环节的核心物料搬运载体，不同作业场景对起重设备的载荷能力、作业半径、运行轨迹、安装形式有着差异化的硬性要求，本次梳理的成套起重提升结构方案，覆盖从15吨级常规作业到100吨级重载作业的全场景适配需求，整合了热吊作业专用机型、通用桥式起重单元、单轨悬挂吊运系统、下吊式低位作业吊具、绞车牵引机构、散料抓取抓斗、线圈类专用吊具等多类功能模块，可满足不同工况下的物料垂直提升与水平转运需求。从设计逻辑层面看，整套方案优先遵循载荷匹配原则，针对15吨级常规车间吊装场景，结构设计上采用箱型主梁配合模块化端梁的组合形式，主梁腹板采用变截面设计，

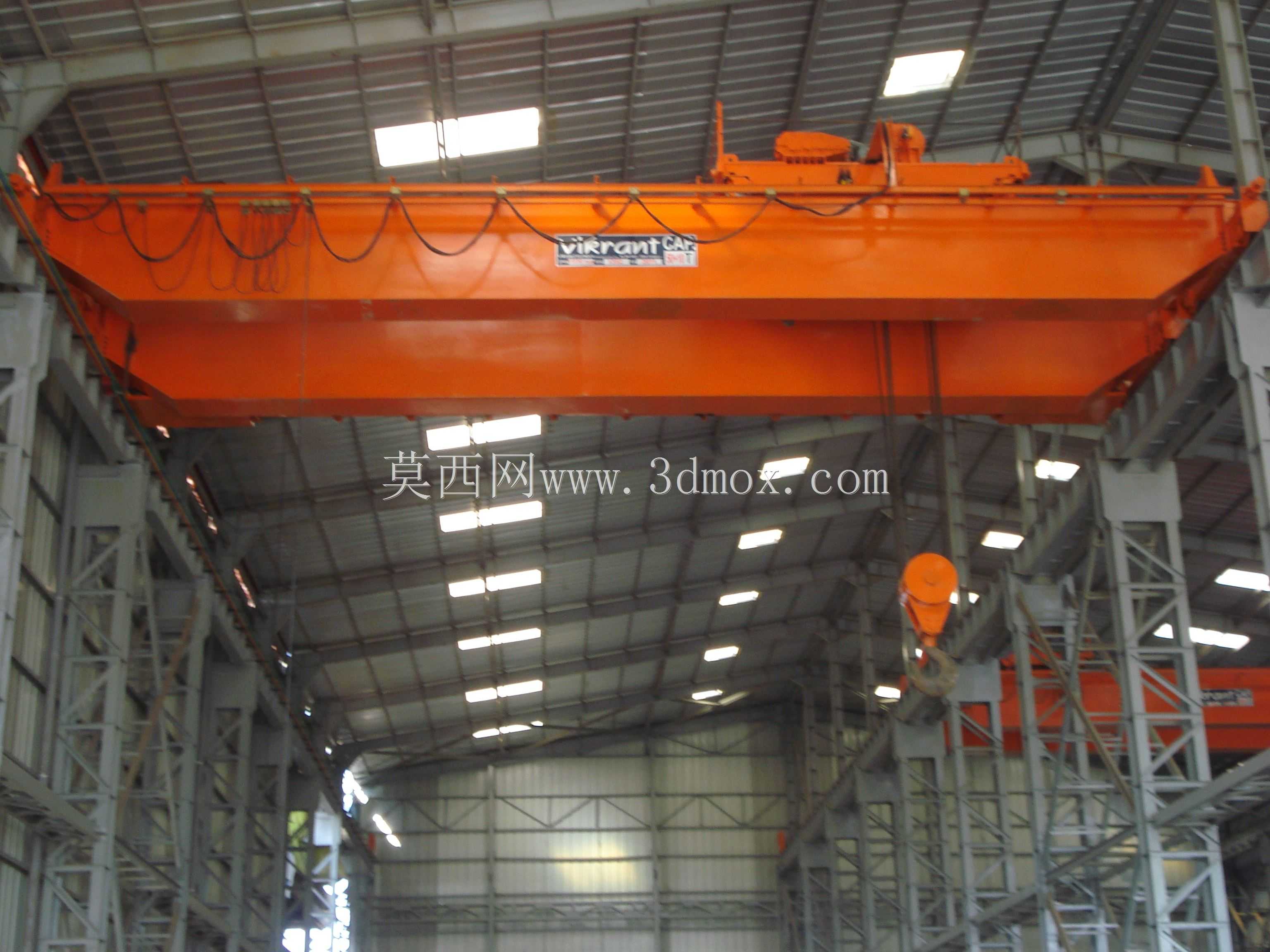

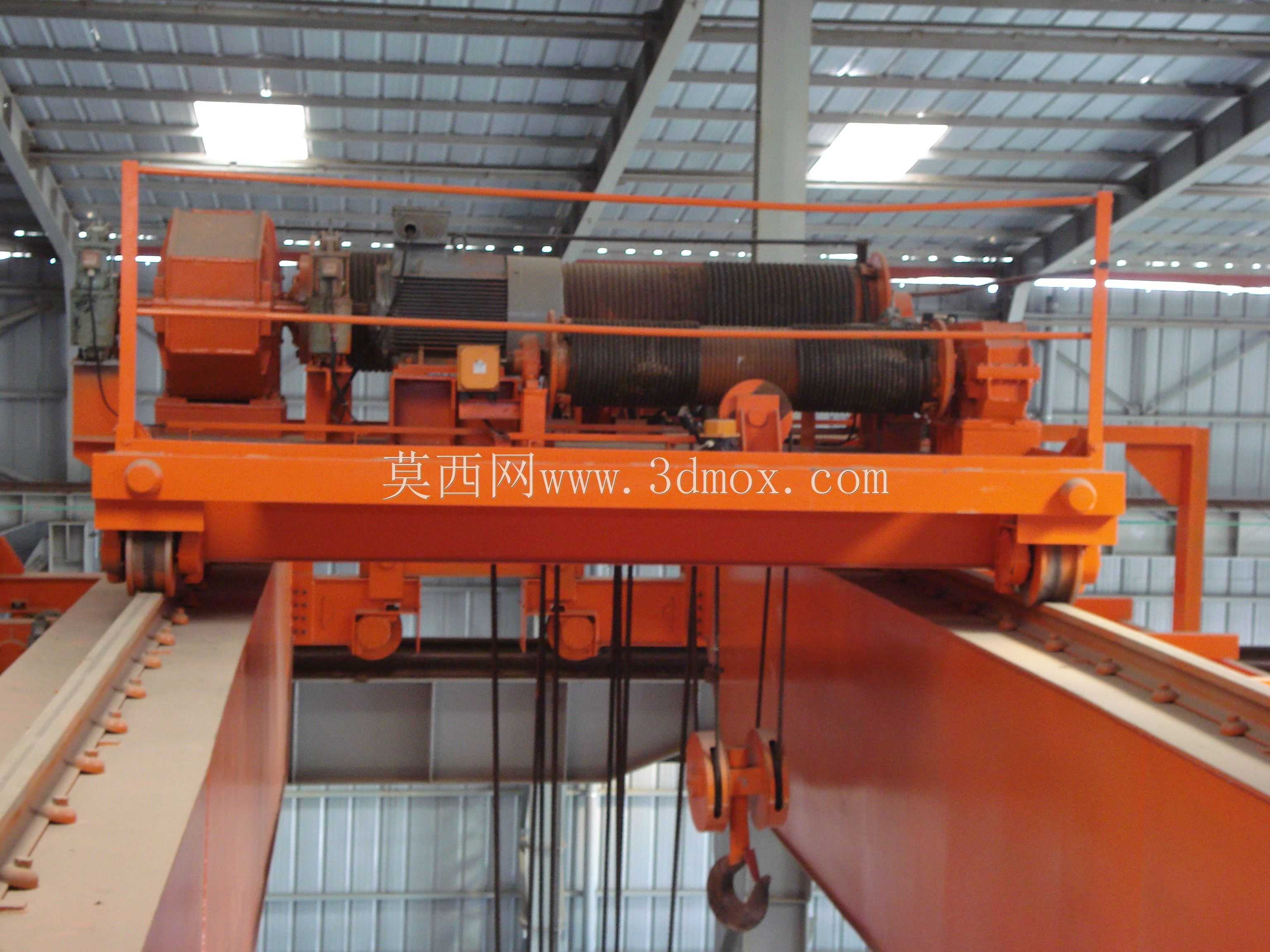

　　在跨中位置预留足够的抗弯截面模量，靠近端梁位置逐步缩减截面尺寸，在保证结构刚度满足GB/T3811起重机设计规范要求的前提下，尽可能降低主梁自重，减少运行机构的驱动负载；针对100吨级重载作业场景，主梁采用双梁偏轨箱型结构，主腹板与翼缘板的连接位置采用全熔透坡口焊接工艺，关键受力节点增设加强筋板，避免长期重载作业下出现焊缝疲劳开裂问题，同时在小车运行轨道下方铺设纵向加强筋，将轮压均匀传导至主梁整体结构，防止局部应力集中引发结构变形。单轨吊模块的设计重点适配狭小空间内的定点吊运需求，轨道采用标准工字钢截面，根据单段轨道的承载跨度匹配对应型号的型材，悬挂点采用膨胀螺栓配合顶板夹持的固定形式，可直接安装于现有厂房混凝土顶板下方，

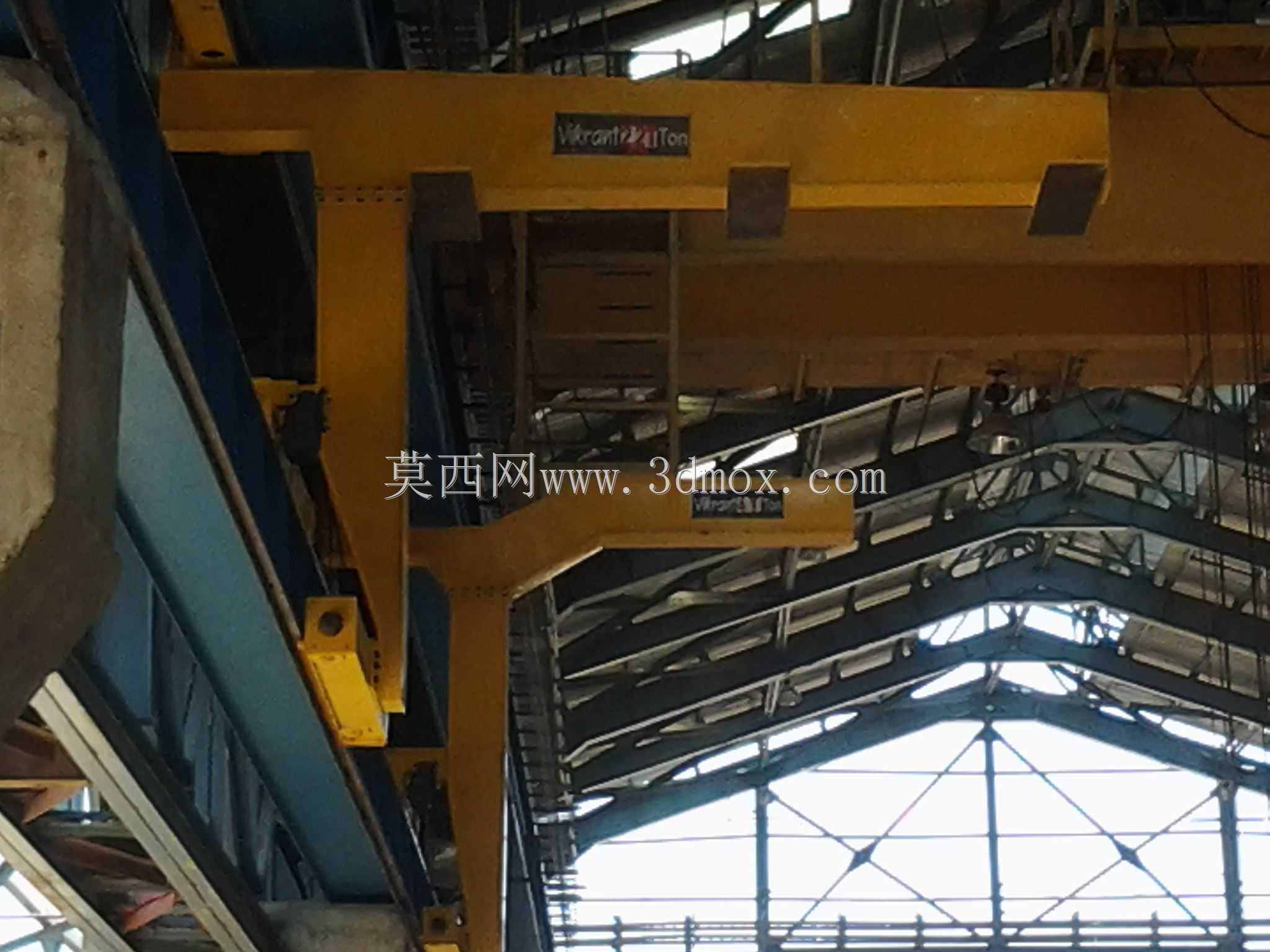

　　无需额外搭建大型支承结构，适配厂房改造类项目的快速部署需求，单轨吊的行走轮采用内嵌轴承的钢轮结构，轮缘与工字钢翼缘的间隙控制在3-5mm区间，既避免运行过程中出现卡滞问题，也防止间隙过大引发的运行晃动。下吊式作业模块主要适配低位安装、下方作业的场景，比如设备检修坑内的零部件吊装、地下车间的物料转运，其起升机构安装于运行轨道的下方，吊钩的最低作业位置可延伸至轨道标高以下12米位置，相比传统上悬式起重机拓展了垂直作业范围。绞车牵引模块可独立作为斜向牵引、垂直提升的动力单元，也可与其他起重模块配合作为副起升机构使用，卷筒采用折线绳槽设计，钢丝绳在卷筒上的排列整齐度更高，可有效避免乱绳、咬绳问题，延长钢丝绳的使用寿命，绞车的制动系统采用液压推杆制动器配合棘轮止逆机构的双重制动设计，即使在突发断电的情况下也能可靠锁止载荷，防止坠物风险。抓斗模块主要适配散状物料的抓取转运需求，比如矿石、煤炭、生产废料的装卸作业，颚板采用耐磨合金钢板焊接而成，刃口位置堆焊耐磨层，闭合机构采用双铰点连杆结构，抓取过程中颚板的闭合力可随物料阻力自动调整，保证散料抓取的充盈率。线圈类专用吊具针对生产场景中环形线圈、重型绕线工件的吊装需求设计，吊具的承托臂采用可调节间距结构，可适配不同直径的线圈工件，接触位置包覆聚氨酯垫层，防止吊装过程中刮伤工件表面绝缘层。从安装边界维度看，15吨级双梁起重机的轨距可根据厂房跨度在10.5米到31.5米区间灵活调整，

　　起升高度范围覆盖6米到24米，端梁的运行轮距根据轨距匹配对应尺寸，安装时需保证轨道的水平度偏差不超过1/1000，同侧轨道的直线度偏差每10米长度内不超过2毫米；100吨级重载起重机的安装需要提前核算厂房立柱的承载能力，轨道基础需采用预埋螺栓配合二次灌浆的固定形式，保证基础的抗压强度不低于C30混凝土标准；单轨吊系统的单段轨道长度最大为6米，悬挂点间距不超过2米，单点承载能力需根据额定载荷匹配，单轨的转弯半径最小为1.5米，可适配车间内的转弯通道布局。在功能特性层面，所有模块的起升机构均设置上下限位保护，当吊钩到达上极限位置或下极限位置时自动切断起升动力，防止冲顶或钢丝绳过卷问题，运行机构设置行程限位与缓冲装置，在轨道端部设置橡胶缓冲块与止挡结构，避免运行过程中出现脱轨或硬碰撞问题，针对热吊作业场景，起升机构的钢丝绳采用耐高温钢芯钢丝绳，电机与电气元件增设隔热防护层，可在环境温度不超过60摄氏度的高温作业场景下稳定运行。整套结构方案的各模块均采用标准化接口设计，不同功能模块可根据实际作业需求灵活组合，比如在常规桥式起重机上加装抓斗即可切换为散料装卸作业模式，加装专用吊具即可适配特定工件的吊装需求，无需对主体结构进行大规模改动，可有效降低设备的改造成本与部署周期。
