起重机行走轮组装配结构设计

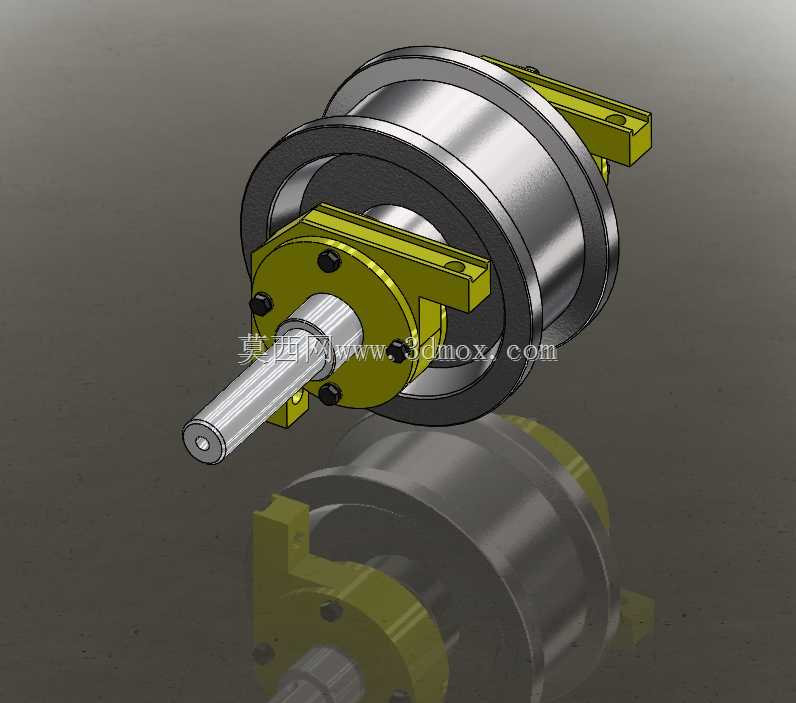

　　在桥式、门式起重机的大车与小车行走机构中，车轮组是直接承载整机自重与额定起升载荷、将载荷传递至轨道同时实现整机沿轨道定向移动的核心执行部件，其结构设计合理性直接决定起重设备运行的平稳性、轮轨磨损速率与整机服役寿命，也是起重机械三维设计中需要重点校核安装边界与载荷匹配度的典型部件。该轮组采用主动轮结构设计，轮体为单轮缘圆柱形踏面结构，轮缘高度符合通用桥式起重机轨道配合要求，可在设备运行出现小幅偏斜时起到导向防脱轨作用，踏面经过中频淬火硬化层设计考量，适配常规QU系列起重钢轨的接触摩擦工况，降低长期重载运行下的踏面压溃、点蚀失效概率。轮体与轮轴采用过盈配合加键连接的扭矩传递结构，可可靠传递行走驱动端输出的旋转扭矩，避免重载启动、

　　制动工况下轮轴与轮体发生相对转动造成的配合面磨损。两侧的轴承支座采用剖分式安装座结构，支座上预留的螺栓安装孔可直接与起重机端梁的下翼缘安装面贴合固定，安装时无需额外加工复杂的定位止口，仅需通过螺栓预紧即可完成轮组与端梁的装配，现场更换维护时可直接整体拆装轮组，大幅缩短设备停机检修时长。设计过程中首先根据额定轮压确定轮体的最小直径与踏面宽度，校核轮体与轨道的接触应力不超过材料许用接触疲劳极限，同时根据行走机构的最大输出扭矩核算轮轴的扭转强度与弯曲组合强度，确定轴径与轴承选型，两侧选用调心滚子轴承适配安装过程中可能出现的支座同轴度误差，抵消端梁焊接变形带来的附加载荷，避免轴承早期卡滞损坏。安装边界方面，

　　轮组的总宽度与支座安装孔距严格匹配标准端梁的截面尺寸，轮轴伸出端的轴径与键槽尺寸适配标准立式减速器的空心输出轴连接尺寸，无需额外定制过渡连接套即可完成与驱动单元的装配，轮缘与轨道侧面的预留间隙符合起重机械安全规程要求，既不会因间隙过小造成运行卡阻，也不会因间隙过大导致脱轨风险。日常工况中，该轮组可承受垂直方向的额定轮压，同时可承受设备启动制动时的纵向水平力与偏斜运行时的横向水平力，支座的加强筋结构可分散安装面的局部压应力，避免长期重载下支座出现塑性变形。建模过程中对轮体、轮轴、轴承、密封件、支座、连接螺栓均做了等比例还原，各配合面的公差带按照机械设计手册推荐的起重机械轮组配合要求设置，可直接用于工程出图、

　　虚拟装配干涉检查与有限元载荷仿真分析，也可作为同吨位级别起重机行走轮组的选型参考模板，帮助设计人员快速完成行走机构的方案排布与安装尺寸校核，减少重复建模工作量，规避常规设计中容易忽略的安装干涉、配合公差不合理等问题。
