大载荷单轨悬挂输送承重结构

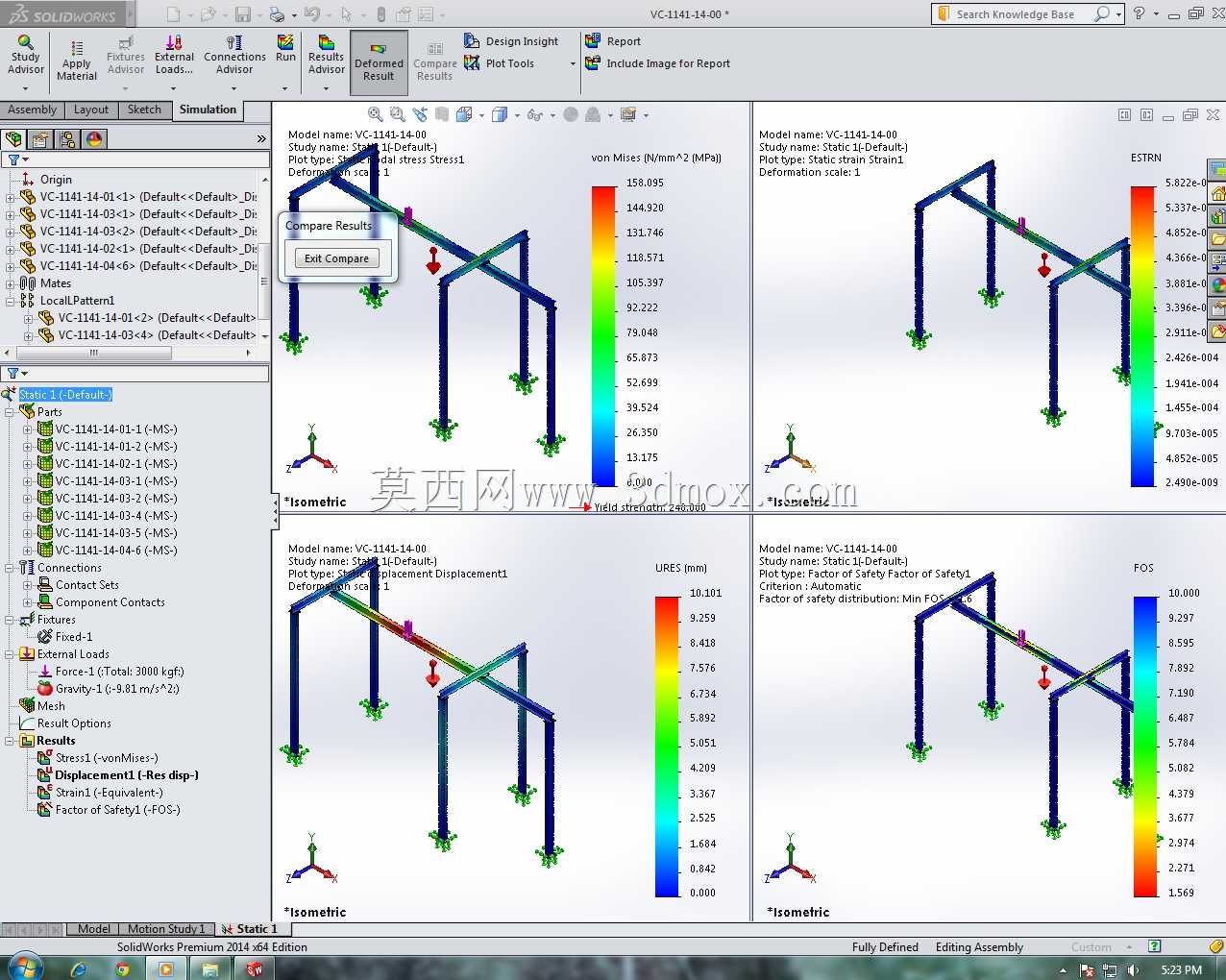

　　这套单轨结构主要面向车间内部大跨度物料转运场景，常见于重型加工车间、仓储库区的定点吊装作业，可适配20吨级额定载荷的物料沿预设轨道完成直线段往复输送，也可拓展搭配电缆悬杆组件为轨道上运行的电动葫芦提供动力走线支撑，避免线缆垂挂剐蹭地面设备或作业人员。从结构组成来看，整套系统包含竖直支撑立柱、横向承载主梁、轨道连接节点、底部固定锚板几个核心部分，支撑立柱采用变截面设计，靠近底部锚板的位置截面尺寸更大，可抵消立柱承受的弯矩载荷，避免长期重载下出现立柱失稳变形。主梁与立柱的连接节点采用刚性焊接加筋板补强的形式，筋板沿主梁受力方向对称布置，可分散主梁传递的竖向载荷，减少节点处的应力集中，从仿真结果的应力云图可以看到，最大应力出现在主梁中部受弯区域以及立柱与主梁的连接转角处，设计时已针对该区域做了壁厚加厚处理，确保静载下安全系数满足工业起重设备的规范要求。

　　在安装边界上，这套单轨结构的立柱底部需要与预埋在混凝土地面的地脚螺栓配合固定，预埋深度需根据现场地面承载力核算，单根立柱的横向占地尺寸控制在较小范围，不会过多占用车间地面的作业通道空间，轨道主梁的安装高度可根据车间净空、吊装作业所需的起升高度灵活调整，适配不同层高的厂房安装需求。设计过程中优先考虑了现场拼接的便利性，所有构件的连接孔位均做了对位标识，现场安装时无需额外配钻，可直接通过高强螺栓完成拼接，减少现场安装的工作量。针对带电缆悬杆的配置版本，悬杆沿主梁长度方向等间距布置，悬杆端部设置有线缆固定卡扣，可同时容纳动力电缆、控制线缆沿轨道排布，线缆随葫芦行走时可通过悬杆的导向避免拖拽磨损，相比传统的拖链走线形式，这种悬杆结构的维护成本更低，适配大跨度长距离的轨道布置场景。

　　从受力设计逻辑来看，整套结构的载荷传递路径清晰，吊重通过行走轮传递给主梁，主梁将竖向载荷分散到两端的支撑立柱，再通过立柱传递到地面基础，仿真阶段分别校核了额定载荷下的结构变形、应力分布以及安全系数，从变形云图可以看到主梁中部的最大下挠量控制在跨度的1/1000以内，满足起重轨道的刚度要求，不会因为下挠过大导致行走卡滞或者运行异响。结构的所有外露金属表面均预留了涂装工艺余量，建模时已考虑了焊后打磨、防锈底漆、面漆喷涂的厚度尺寸，不会出现安装时因为涂层厚度导致的装配干涉问题。针对不同的现场工况，这套结构还可灵活调整立柱间距，当车间内有设备或者立柱需要避开地下管线时，可通过调整局部立柱的位置，搭配加强段主梁实现跨距调整，无需重新设计整套结构，适配性较强。在日常使用场景中，这套单轨结构可搭配不同吨位的电动葫芦完成重型工件的吊装转运，比如机加工车间的重型模具上下机床、焊接车间的大型结构件转序、仓储区的重型货物堆垛移位，相比桥式起重机，这套单轨结构的安装成本更低，对厂房顶部的承重要求更低，仅需地面基础满足承载力要求即可安装，尤其适合原有厂房未设计天车承重梁、后期加装吊装设备的场景。建模过程中所有的型材截面均采用标准热轧型钢参数，构件的下料尺寸可直接从模型中提取生成加工图纸，无需二次测绘，连接节点的螺栓规格、焊接坡口尺寸也在模型中做了明确标注，生产车间可直接参照模型参数完成构件加工，减少设计到生产的沟通成本。
