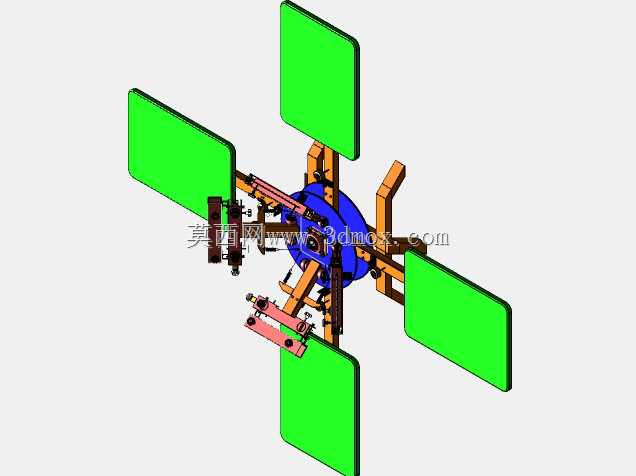

高精度四色微配准丝网印刷设备结构

　　在电子元器件表面标识、包装材料图文转印、小型塑胶件外观印刷这类对套印精度有严苛要求的生产场景里，这类微配准丝网印刷设备的结构合理性，直接决定了批量生产的良率上限。不同于普通平面丝印设备仅能完成单色粗精度印刷，这套结构在网版夹持、承印台定位、刮刀往复驱动三个核心模块上都做了适配高精度套印的细节设计，能满足多色叠印时0.05mm以内的配准公差要求，适配厚度0.1mm到20mm之间的各类片状、小型块状承印物。从结构设计逻辑来看，整套设备的安装基准面做了一体化铣平处理，底部支撑框架采用矩形钢管焊接后整体去应力处理，避免长期运行后出现机架形变导致的精度漂移。承印台部分设计了三轴微调结构，X/Y方向的平移调节采用细牙螺纹副驱动，单圈进给量0.

　　5mm，配合刻度盘能实现0.02mm级的手动微调，Z轴方向则通过等高块配合锁紧机构实现高度快速定位，适配不同厚度的承印物装夹需求，承印台表面预留了阵列式的真空吸附孔位，可外接真空气源实现薄型承印物的平整固定，避免印刷过程中承印物移位导致的图文错位。网版夹持机构采用快装式夹头设计，夹头内侧贴附防滑橡胶垫，既能保证网版张紧后不会出现滑移，又能避免夹头金属边缘刮损网版边框，夹头整体安装在可横向平移的导轨副上，换产时可快速调整网版的横向位置，配合承印台的微调结构快速完成多色套印的对位工作。刮刀驱动模块采用双直线导轨导向，保证刮刀往复运行时的直线度误差控制在0.03mm/全行程范围内，刮刀架上设计了压力微调旋钮，可根据网版张力、承印物材质、

　　油墨粘度灵活调整刮刀下压压力，压力调节范围覆盖10N到80N，能适配不同印刷工艺的参数要求，同时刮刀架预留了回墨刀安装位，可实现印刷完成后自动回墨，减少人工操作步骤。设备的整体安装边界控制在长1200mm、宽800mm、高1500mm的空间范围内，不需要额外做地基固定，放置在水平硬化地面上调整脚杯水平度即可投入使用，外接气源压力要求0.5-0.7MPa，供电采用常规220V单相交流电，适配中小批量生产车间的现场安装条件，不需要额外改造水电线路。在实际生产应用中，这套结构可适配水性油墨、UV油墨、溶剂型油墨等多种印刷耗材，更换不同目数的网版即可完成不同厚度墨层的印刷作业，既可以用于电子行业的PCB板字符印刷、薄膜开关面板印刷，

　　也可以用于包装行业的小批量纸盒标识印刷、塑胶外壳的logo印刷，甚至可以适配小型玻璃制品、金属片材的表面图文转印。设计过程中特意将所有调节机构的操作端都设置在设备正面操作侧，操作人员不需要探身到设备内侧即可完成所有对位、参数调整操作，降低操作疲劳度的同时也减少了设备运行过程中的安全隐患，所有运动副都预留了润滑脂注油嘴，日常维护时不需要拆解结构即可完成润滑保养，延长设备的无故障运行周期。网版升降行程设计为150mm，足够留出承印物取放的操作空间，升降驱动采用气缸配合线性导向轴，升降过程平稳无冲击，避免网版升降时的震动导致网版上的油墨滴落污染承印物表面。设备的电控元件全部集中安装在侧面的电控仓内，布线整齐且预留了扩展IO接口，后续如果需要加装自动上下料机构、UV固化模块，不需要重新布设主线路，直接从预留接口取电取信号即可完成功能扩展，降低后续产线升级的改造成本。
