丝网印刷配套气动卸料执行机构

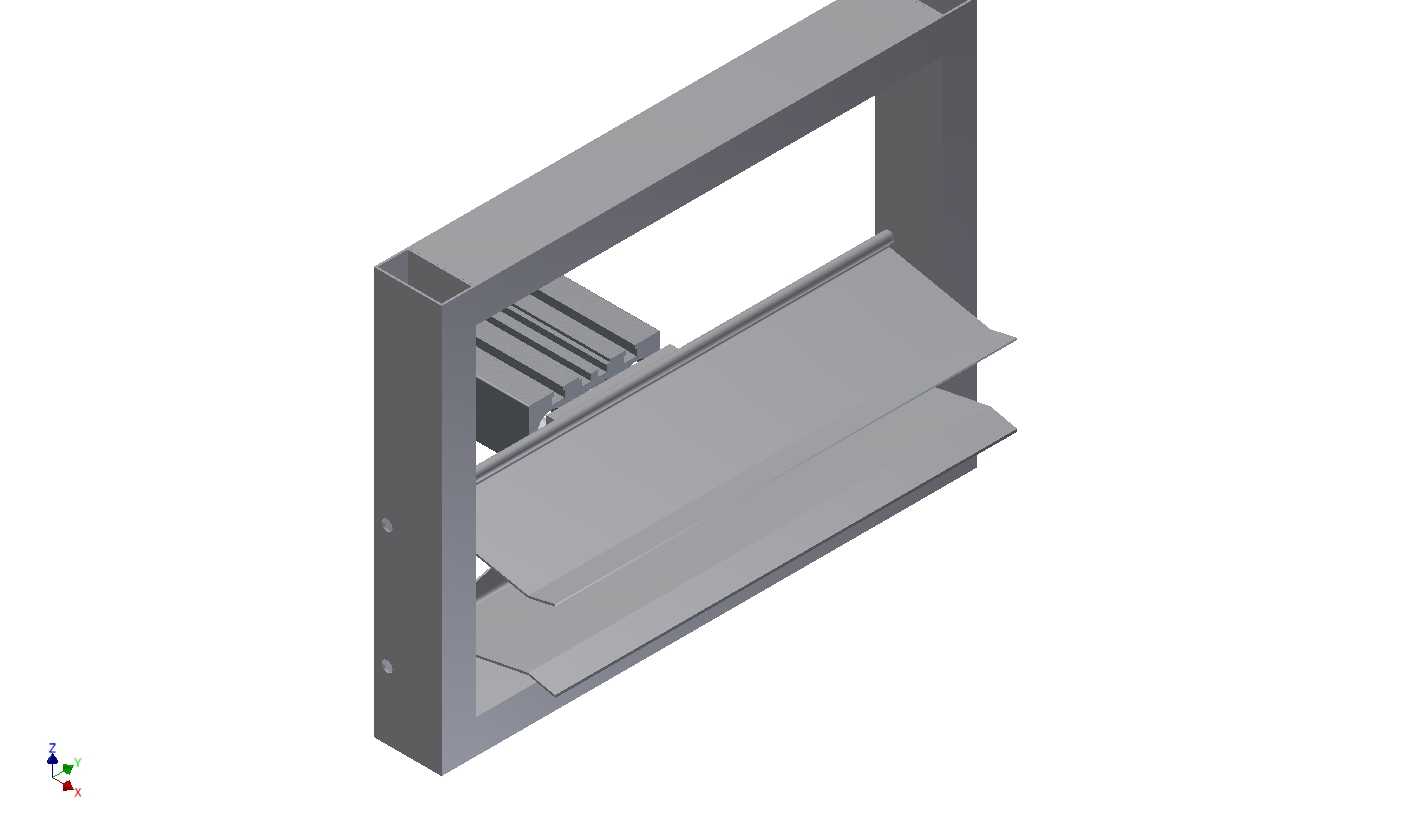

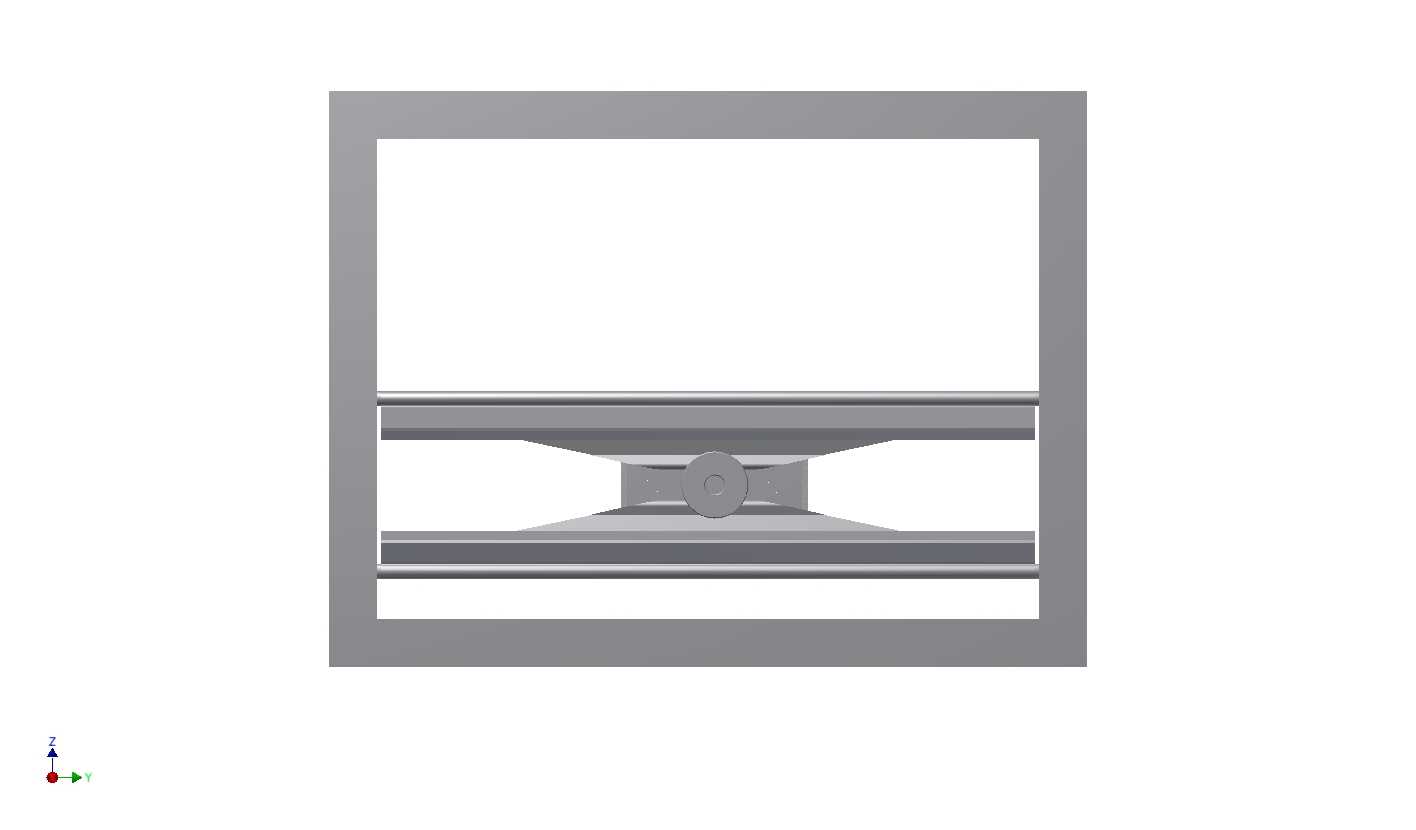

　　这套执行机构的核心应用场景覆盖丝网印刷产线的印后出料工位，同时可适配PVC打点机、袜子印花机等同类平面网印设备的工件转移环节，主要完成印刷完成后的承印物从网印工位的抬升、移位卸料动作，替代人工取件以避免蹭脏未完全固化的墨层，也能减少操作人员接触网印工位油墨、溶剂的职业暴露风险。从结构设计逻辑来看，整体采用框式安装基座作为承载主体，框架的矩形开口刚好对应网印台板的作业区域，不会干涉网版上下升降、刮墨刀往复运动的原有动作路径，安装时可直接通过框架侧边的预留安装孔固定在网印设备的台板支架上，不需要对原有设备的主体结构做大规模改动，适配改造的门槛较低。

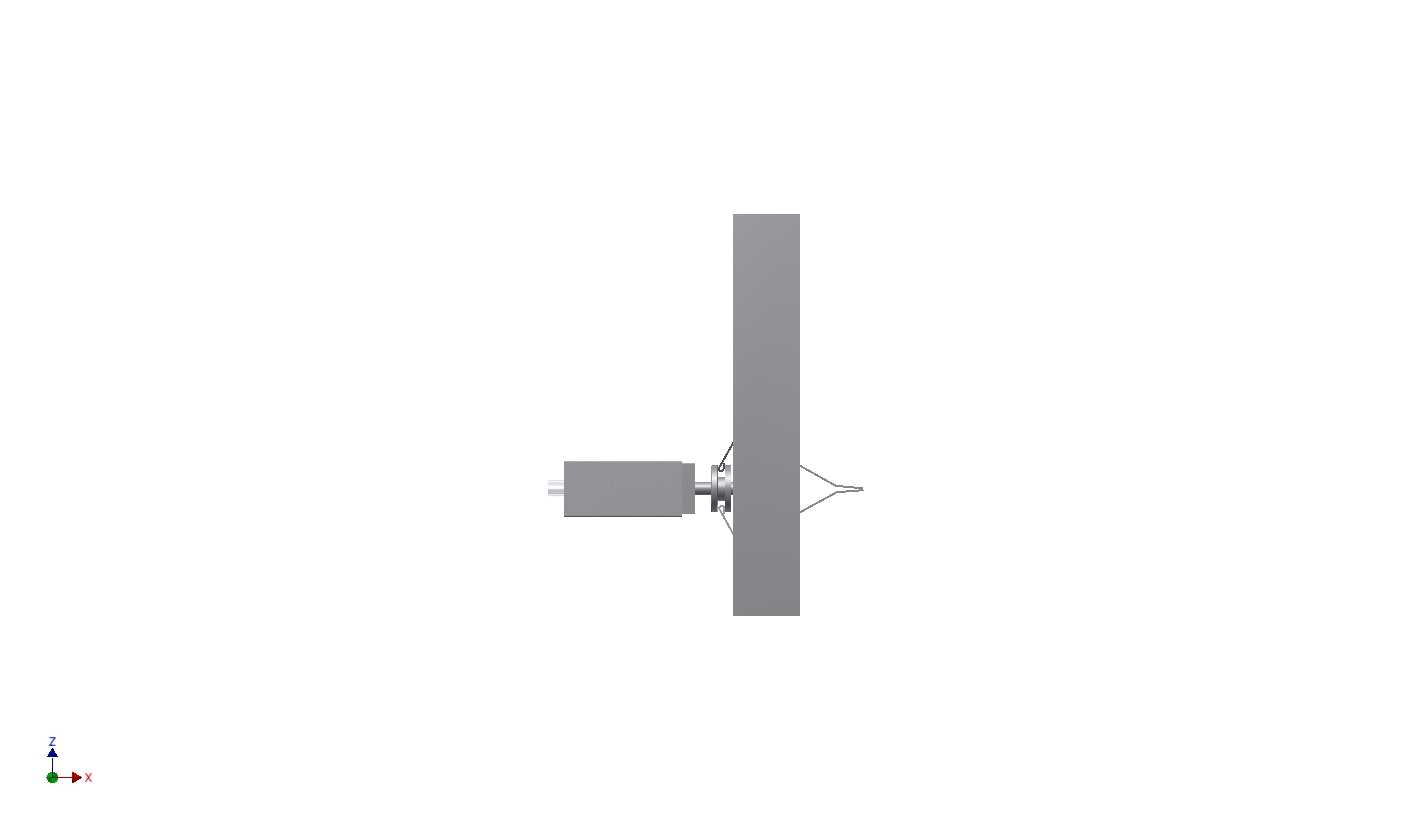

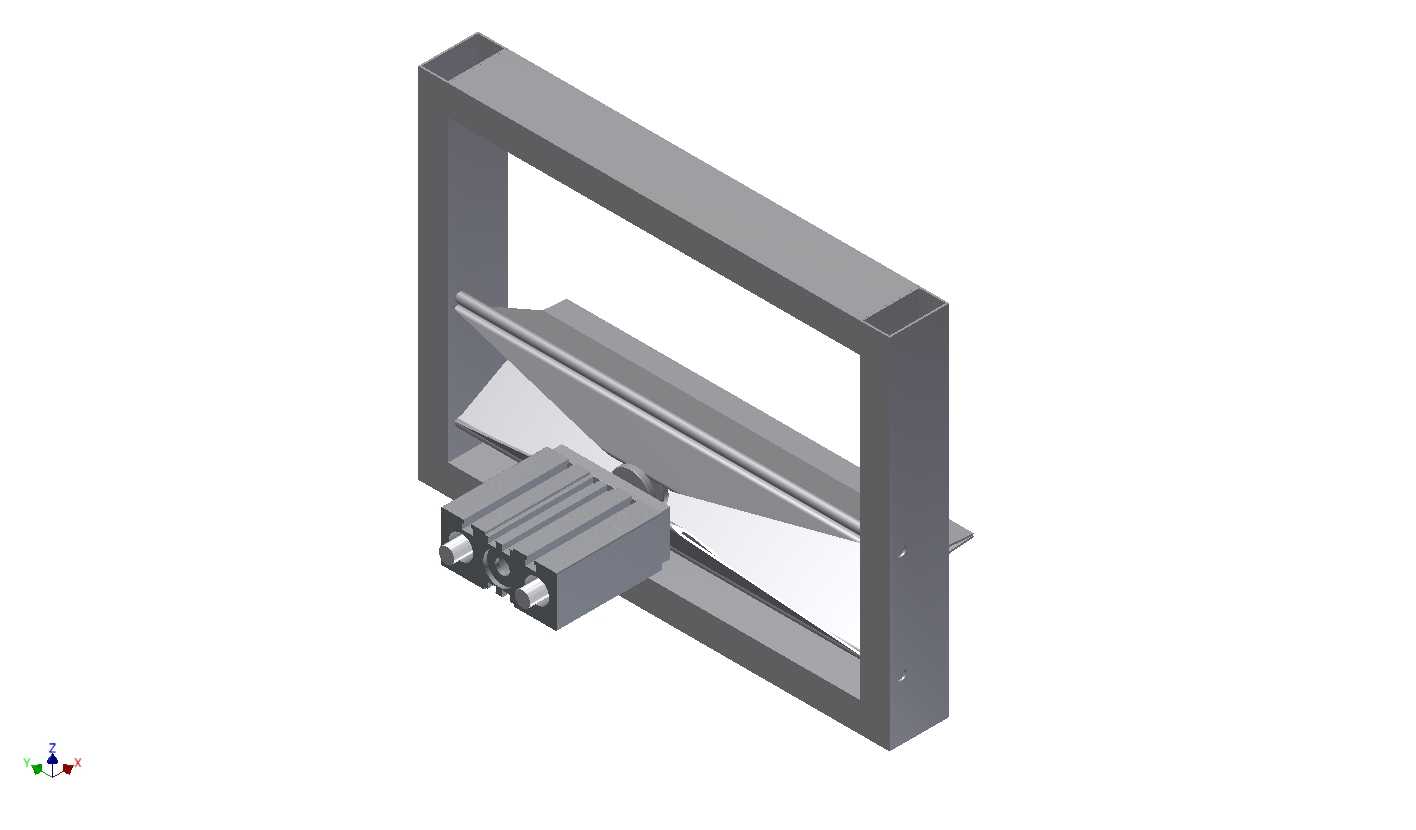

　　驱动部分采用标准紧凑型气动气缸作为动力源，气缸输出端连接V型结构的承托卸料件，该承托件的夹角经过反复校核，抬升时可从承印物底部两侧平稳施力，不会接触到承印物表面的印刷图案区域，对于薄型PVC片材、针织袜片这类易变形、易蹭脏的承印物，也能保证抬升过程中承印物受力均匀，不会出现局部弯折、墨层剐蹭的问题。气缸的行程设计匹配常规网印台板的抬升高度需求，伸出时可将承印物抬升至高于网版下沿15mm的安全距离，缩回时承托件完全下沉至台板平面以下，不会在印刷过程中与网版、刮墨组件产生运动干涉。

　　从安装边界来看，整个机构的外框宽度适配多数中小型台式网印设备的台板宽度，厚度方向控制在120mm以内，安装后不会额外占用过多台板周边的操作空间，侧边预留的气动接头位置可直接对接设备原有气路系统，不需要额外增设独立气源处理单元，气路走线可沿框架侧边的内置线槽排布，避免外露管线被往复运动的部件剐蹭磨损。设计过程中特意将承托件的工作面做了倒角钝化处理，没有尖锐棱角，既避免抬升过程中划伤承印物边缘，也能减少设备调试、维护过程中操作人员被划伤的风险。

　　在实际产线适配中，该机构的动作节拍可与网印设备的作业周期完全同步，当刮墨刀完成印刷行程、网版抬升到位后，气缸带动承托件伸出抬升承印物，配合后续的移料机械手或者人工取件完成卸料，待承印物移出工位后气缸缩回，等待下一个印刷循环开始。针对不同厚度的承印物，只需要调整气缸的行程限位以及供气压力，就可以匹配不同的抬升力度与高度，不需要更换核心结构件，适配范围覆盖0.1mm厚的PVC薄膜到5mm厚的硬质塑料标牌等多种常见网印承印物。框架主体采用标准铝型材拼接加工，加工难度低，后期如果需要适配不同尺寸的网印台板，只需要更换对应长度的铝型材段就可以快速调整外框尺寸，不需要重新开模制作整体结构件，维护与改造成本较低。承托件采用轻质硬质铝合金加工，自身重量较轻，气缸动作时的惯性小，不会因为长期往复运动导致连接部位松动，同时铝合金材质不会锈蚀，即使在网印车间存在少量溶剂挥发的潮湿环境中，也能长期保持结构精度，不需要频繁做防锈维护。
