台式织物丝网印刷设备结构设计方案

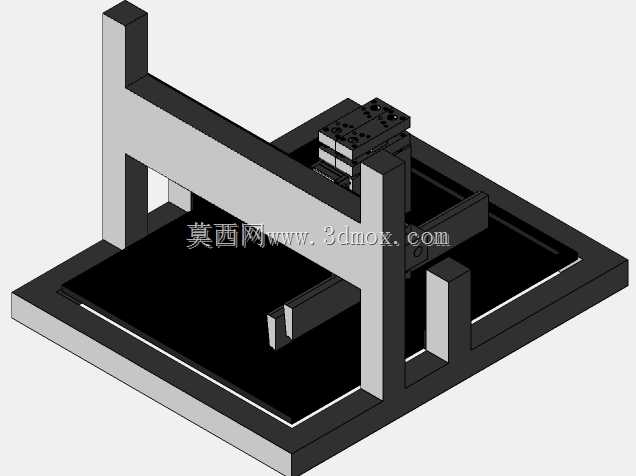

　　这款丝网印刷设备的结构设计，核心面向小批量平面织物的印刷作业场景，在服装辅料加工、布艺标识印制、小型文创织物生产等场景中适配性较强，区别于大型流水线丝印设备的占地与产能定位，该结构更偏向小工位、灵活部署的使用需求，可直接安置在常规工作台面完成作业，无需额外做地基固定或大跨度空间预留。从功能实现逻辑来看，设备采用龙门式框架承载印刷执行组件，底部平台作为承印物定位基准，平台表面做平整化处理，可适配不同厚度的织物铺展固定，配合可微调的压持结构，能避免印刷过程中织物移位导致的图案错位。横向移动的印刷头组件搭载在龙门横梁的导轨副上，移动行程覆盖整个平台的有效印刷幅面，印刷头的下压行程可根据网版高度、织物厚度做无级调整，

　　保证刮墨过程中网版与承印物的接触压力均匀，避免出现局部透墨不足或溢墨的问题。设计过程中优先考虑了结构的刚性冗余，龙门立柱与底部平台采用一体式框架连接，减少印刷头往复运动过程中的结构震颤，尤其是刮墨作业时的横向载荷传递路径做了优化，载荷通过横梁直接传递到两侧立柱再传导至底部平台，不会出现悬臂结构导致的端头下沉问题，保证整个印刷幅面内的压力一致性。设备的安装边界做了紧凑化处理，整体外廓尺寸适配常规小型加工工位的空间，操作侧预留了足够的上下料空间，操作人员无需探身即可完成织物铺放、网版更换、刮墨组件调整等操作，设备后侧无突出的驱动或结构部件，可直接靠墙放置，进一步压缩工位占用空间。从结构细节来看，印刷头的安装位预留了标准的网版装夹接口，

　　可快速更换不同幅面、不同图案的网版，换型过程无需复杂的工装调整，仅需锁紧对应的装夹件即可完成定位，适配小批量多品种的印刷作业需求。平台的定位基准边做了凸起挡边设计，铺放织物时可直接靠紧挡边完成初始定位，减少反复对位的时间，针对不同厚度的织物，挡边的高度可做小范围调整，避免厚织物铺放时出现拱起问题。设备的传动结构采用轻量化设计，手动推动印刷头即可完成往复刮墨动作，无需配置复杂的动力驱动组件，降低设备本身的结构复杂度，同时减少故障点，适合小型加工场景的低频次维护需求。在结构的工艺性设计上，所有框架构件均采用常规的板材与型材拼接，加工难度低，无需特殊的定制加工工序，普通的机加工车间即可完成所有零件的加工与装配，

　　装配过程中各连接位均设置了定位销孔，可保证装配后的形位公差满足印刷精度要求，无需反复调校即可达到使用状态。针对印刷过程中的油墨滴落问题，底部平台做了围边设计，可承接意外滴落的油墨，避免污染工作台面，围边为可拆卸结构，清理时可直接拆下擦拭，维护便捷。设备的整体高度适配站立操作的人体工学尺寸，操作人员在常规站立姿态下即可完成所有操作动作，无需弯腰或抬臂过度，降低长时间作业的疲劳感。从实际使用的适配性来看，该结构除了适配织物类承印物，更换对应的承印工装后，也可完成小型塑料片、纸质标牌等平面工件的丝网印刷作业，拓展性较强，不会因单一加工场景限制设备的使用范围。设计时也考虑了易损件的更换便捷性，刮墨刀的安装采用快拆结构，磨损后可直接松开紧固件更换刮胶条，无需拆卸整个印刷头组件，导轨副的润滑点均设置在易操作的位置，日常维护时可直接加注润滑脂，无需拆解外罩构件。
