参赛级混合动力概念乘用车辆结构设计

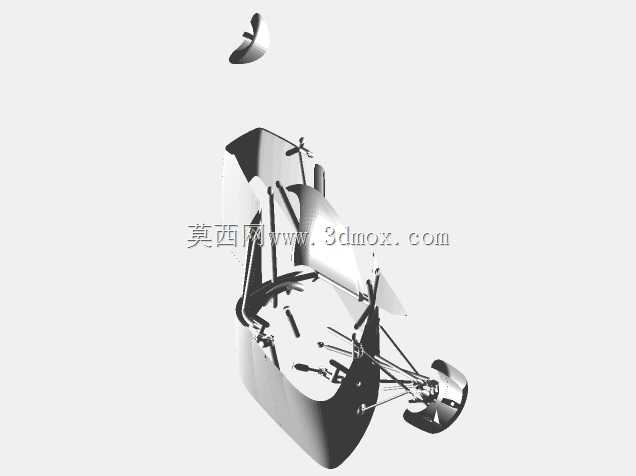

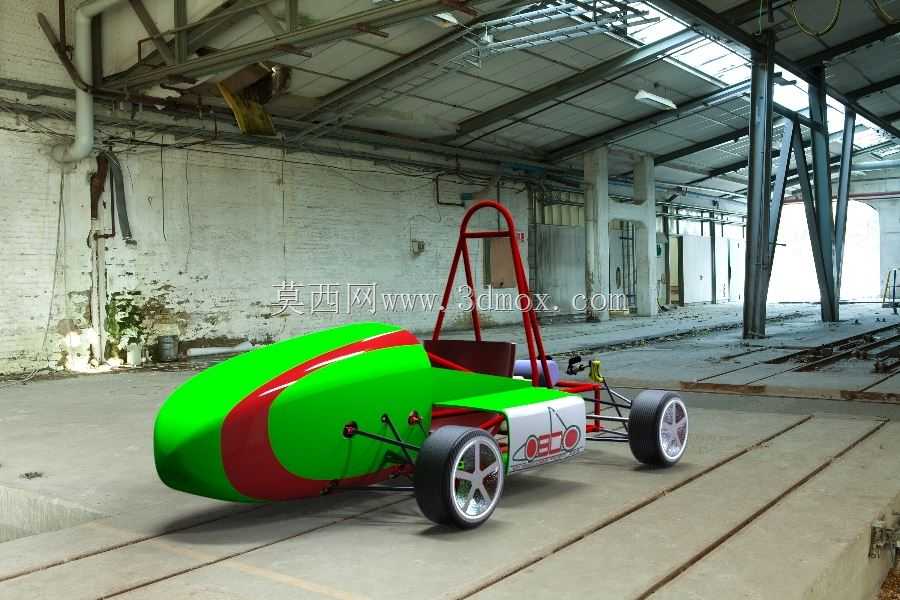

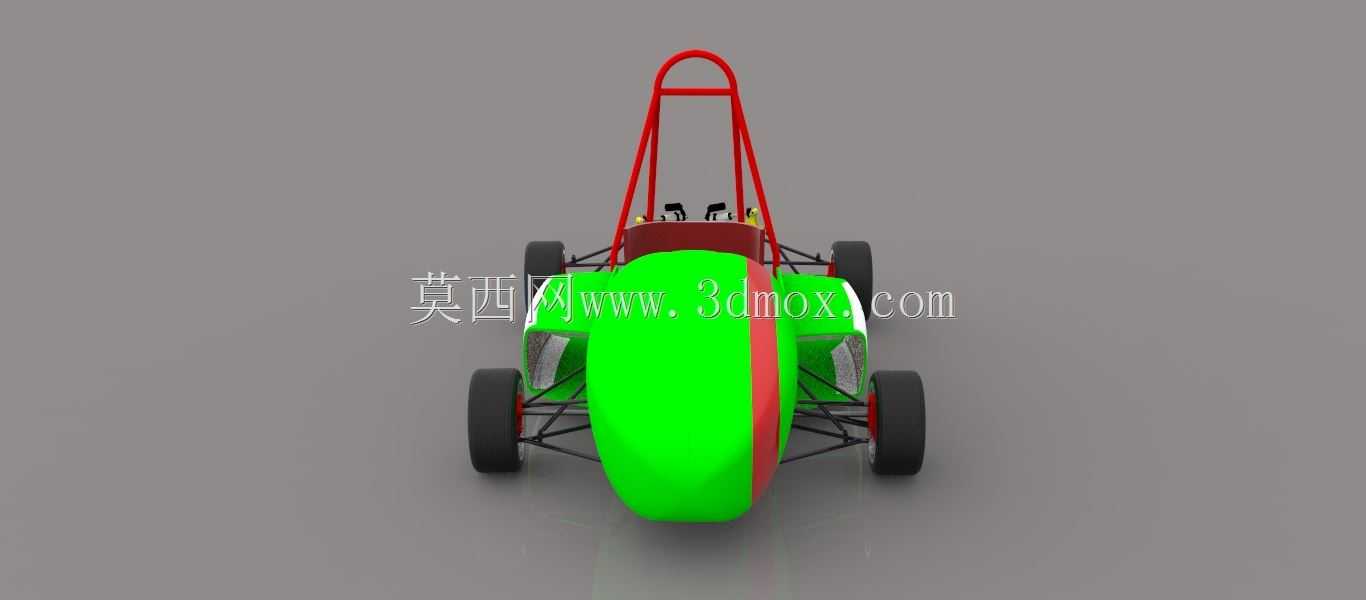

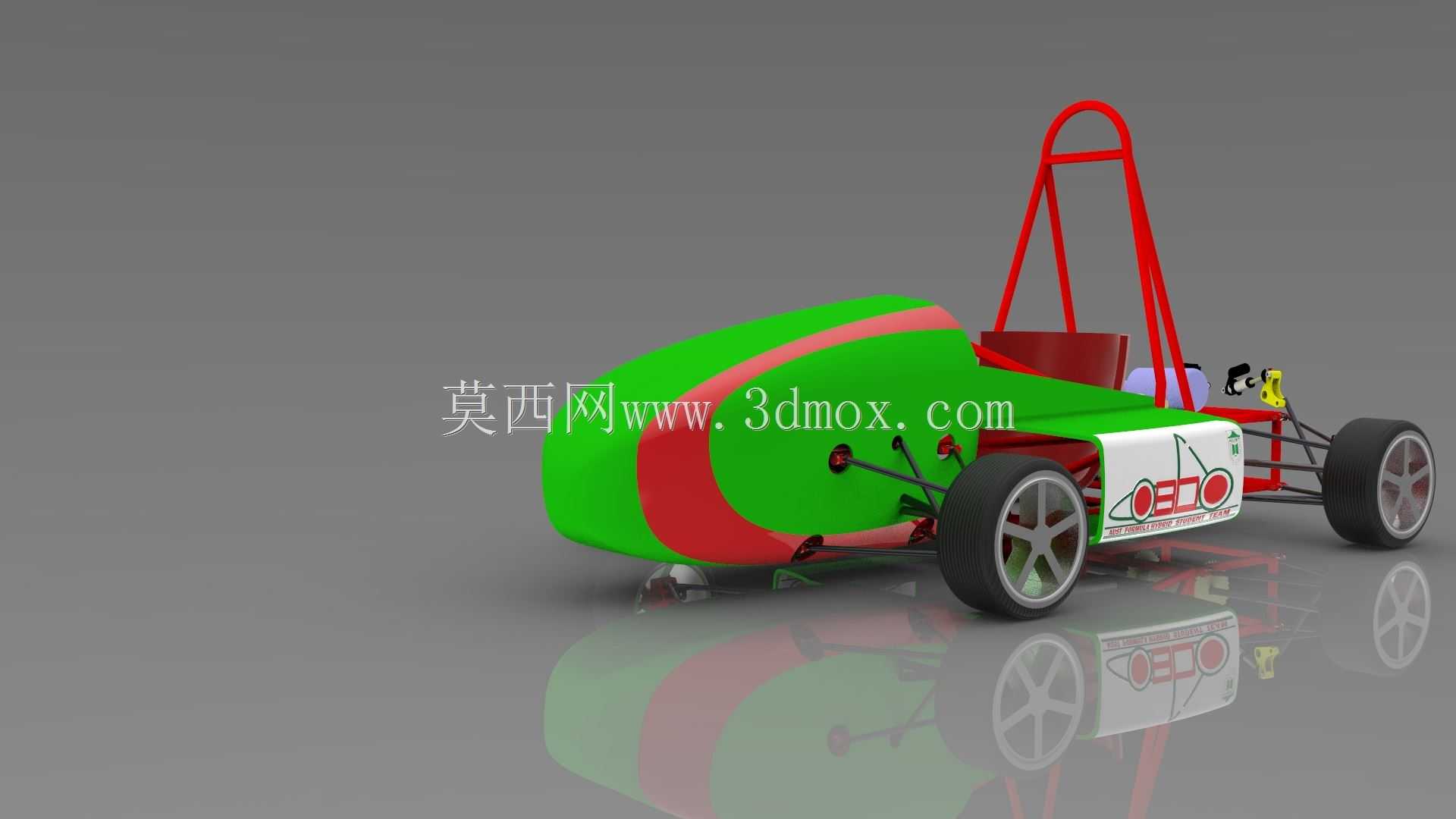

　　这套三维结构方案面向小型乘用混动车辆的轻量化赛事应用场景，核心定位是满足低能耗赛事的动力匹配与轻量化结构要求，可作为高校车队参赛方案的结构参考，也能为小型民用混动代步车的结构开发提供设计参照。从实际用途来看，该结构覆盖了混动车辆从动力耦合到底盘行走、乘员承载的全系统布局，能够实现纯电驱动、燃油驱动、混动耦合三种动力输出模式的结构兼容，适配城市低速通勤、短距离竞速两类使用场景的载荷要求。

　　在功能特性层面，整套结构优先做了动力单元的紧凑化布局，将燃油动力单元与电驱动单元的耦合机构布置在车身中部偏下位置，以此降低整车质心，提升过弯时的侧向稳定性；行走机构采用了轻量化的摆臂结构，配合外露式的转向拉杆布局，既降低了非簧载质量，也方便赛事场景下的快速调校与零件更换；车身覆盖件采用了流线型的曲面设计，在保证乘员舱基础容纳空间的前提下，尽可能降低迎风面积，减少行驶过程中的空气阻力。

　　设计思路上，整套方案优先平衡了轻量化与结构强度的矛盾，所有承载类构件均采用了变截面的结构设计，在应力集中的连接位置做了局部加厚与加强筋布局，在非承载的覆盖件区域则做了薄壁挖空处理，在满足赛事碰撞安全要求的前提下，尽可能降低整车整备质量。动力系统的布局充分考虑了散热需求，为动力单元、电控单元预留了足够的通风流道空间，行驶过程中迎面气流可直接流经散热区域，无需额外布置大体积的散热组件，进一步压缩了整车的结构占用空间。转向系统采用了齿轮齿条式的直接传动结构，减少了转向传动环节的旷量，提升转向响应速度，适配赛事场景下的精准操控需求。

　　从外形尺寸与安装边界来看，整车轴距控制在小型乘用车辆的紧凑级区间，轮距匹配常规赛事赛道的车道宽度要求，整车高度满足低风阻的设计目标，乘员舱预留了单名驾驶员的乘坐与操作空间，可适配常规身高的驾乘人员操作需求。底盘最小离地间隙兼顾了平整铺装路面的竞速需求与非铺装路面的通过性要求，电池单元布置在车身底部的封闭舱体内，既利用电池重量进一步降低质心，也为电池单元提供了足够的碰撞防护结构，避免行驶过程中路面飞溅物、托底对电池造成损伤。燃油箱布置在车身尾部的独立舱室内，与乘员舱、电池舱之间设置了隔离结构，降低燃油泄漏带来的安全风险。

　　整套结构的连接点位均做了标准化的接口设计，悬挂系统、动力单元、转向机构的安装点位均参考了常规小型车辆的通用安装尺寸，方便后期改装过程中替换不同规格的零部件，也便于车队根据不同赛道的特性快速调整悬挂刚度、传动比等参数。车身曲面的设计充分考虑了后期加工的工艺可行性，所有覆盖件的曲面曲率均适配常规的复合材料手糊成型、薄板冲压成型工艺要求，无需特殊的加工设备即可完成样车的制作，降低了方案落地的工艺门槛。在管线布局层面，整套结构预留了统一的管线走向通道，将动力线束、控制信号线、燃油管路、制动管路分区域布置，避免管线之间的相互干扰，也方便后期的检修与维护。制动系统的安装位匹配了常规小型车辆的盘式制动组件，可根据不同的动力输出规格选配对应尺寸的制动盘与制动卡钳，满足不同速度区间下的制动性能要求。
