在民用乘用车、商用载重车的动力总成升级场景中,涡轮增压器是小排量发动机实现高功率输出的核心配套部件,其核心作用是通过发动机排出的废气惯性冲力推动涡轮室内的涡轮叶轮旋转,涡轮同轴带动压气机叶轮压缩进入气缸的空气,提升进气密度,让发动机在相同排量下可以喷入更多燃油完成做功,直接提升发动机的输出扭矩与功率,同时优化燃油经济性、降低尾气排放。这类部件的应用场景覆盖了绝大多数增压型燃油动力车型,从家用小排量乘用车到重型工程车辆、工程机械的柴油动力单元,都会根据动力输出需求匹配对应规格的涡轮增压器,部分改装动力场景也会选用适配的涡轮增压器完成动力升级。

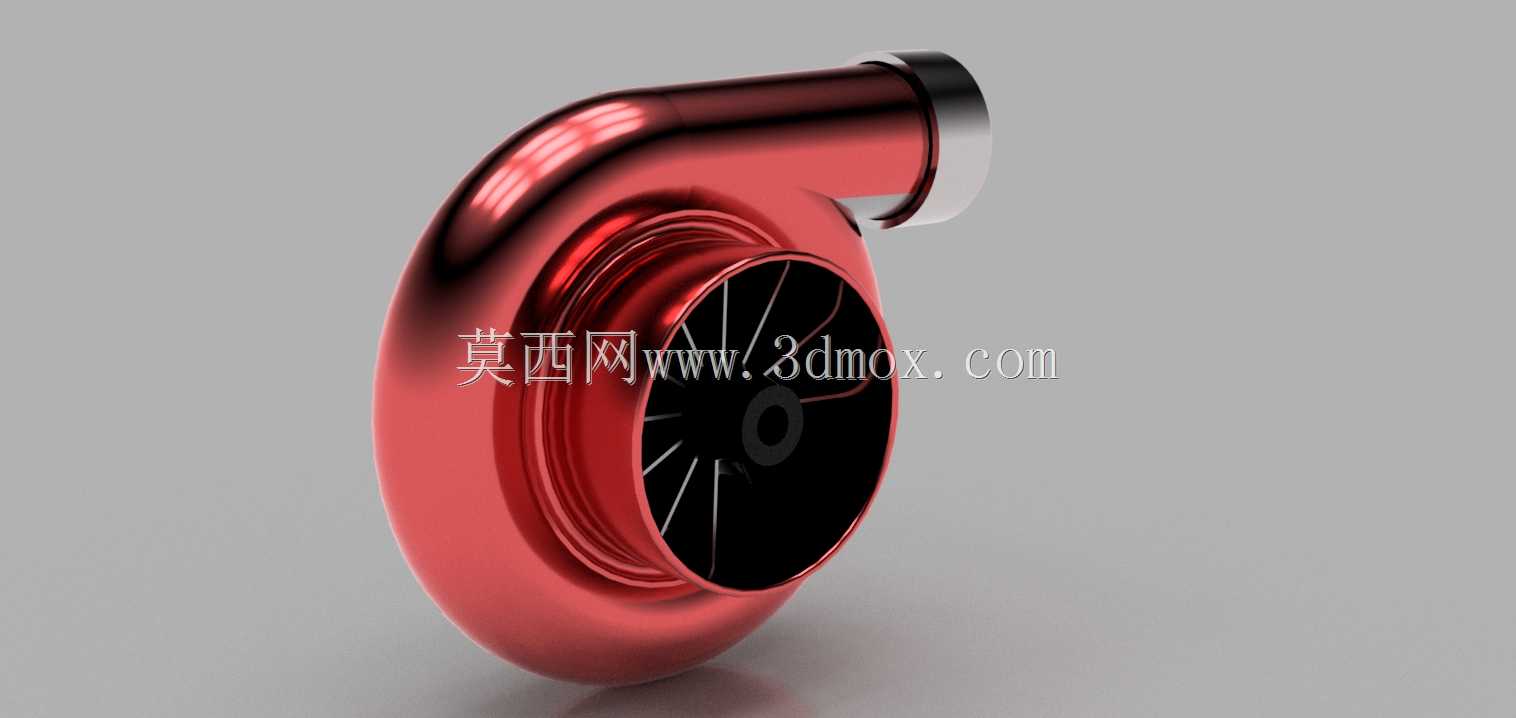

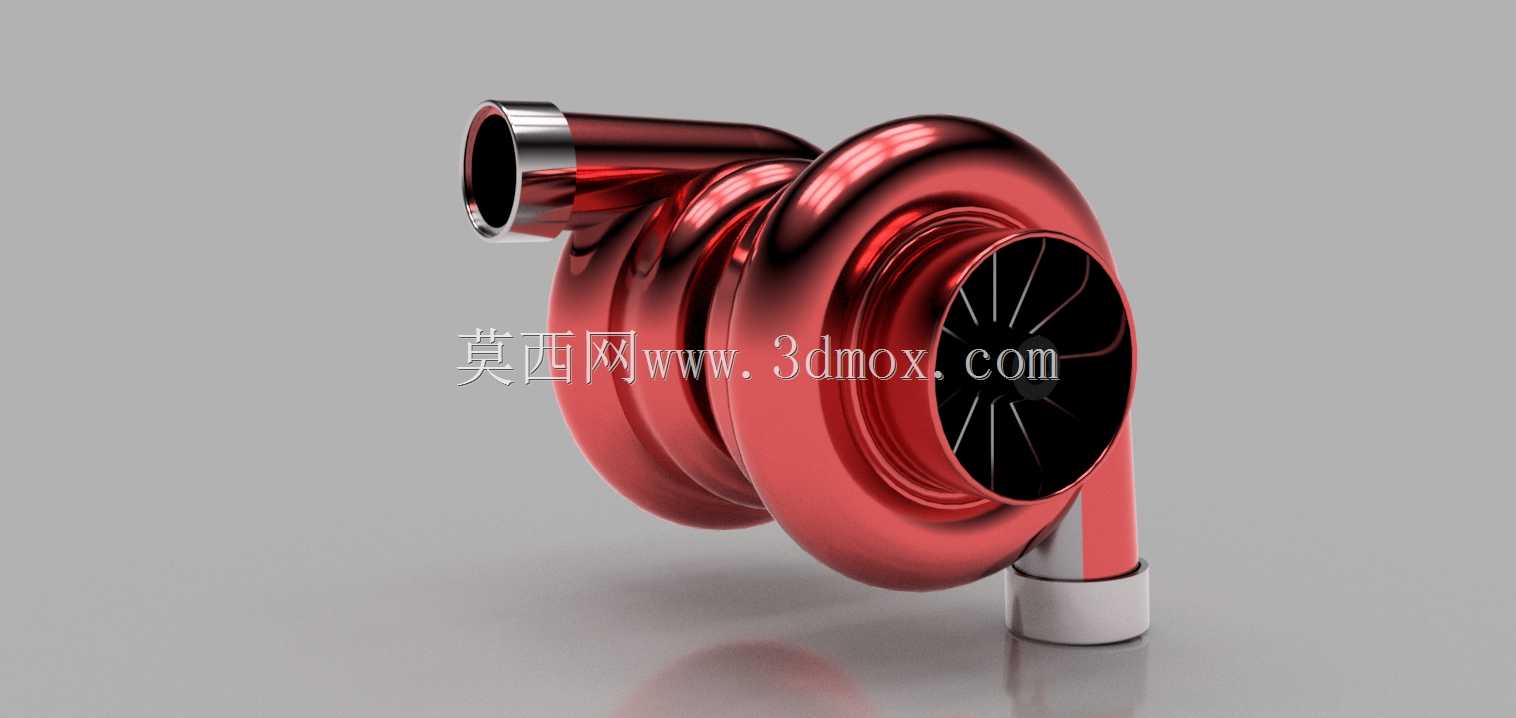

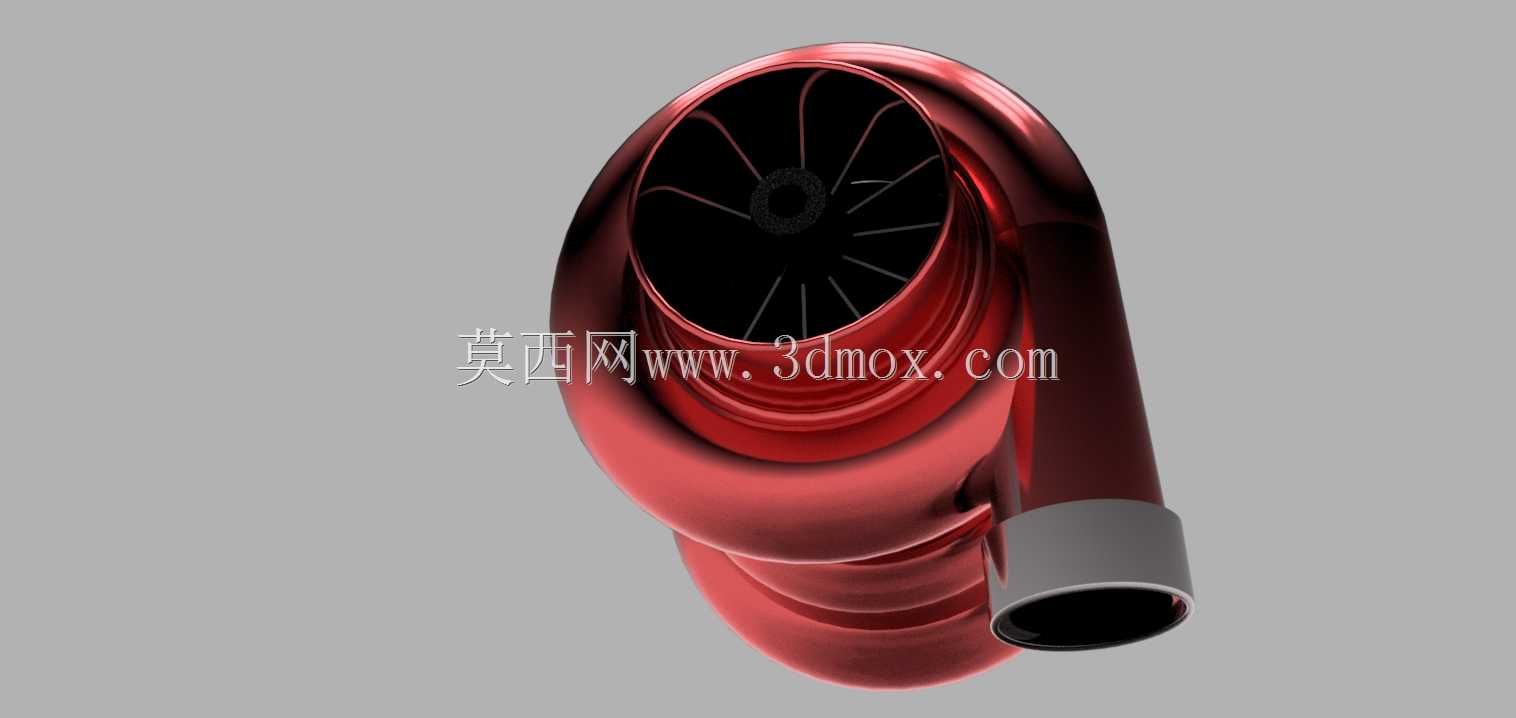

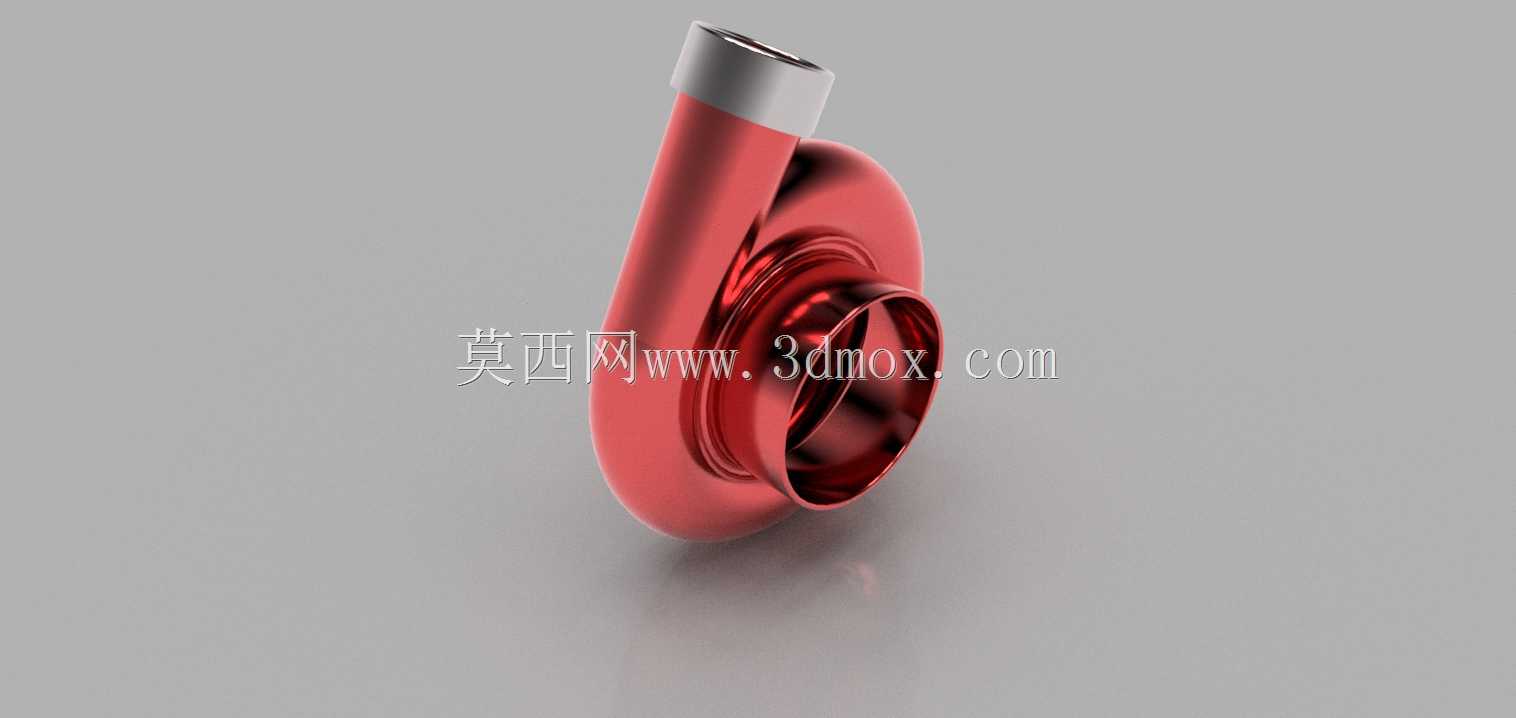

从结构设计思路来看,该涡轮增压器采用了双蜗壳流道的壳体设计,红色的涡壳部分采用等截面流道过渡结构,能够减少废气进入涡轮腔时的气流紊流损失,让废气冲击涡轮叶片的作用力更均匀,避免不同工况下的气流干涉。压气机侧与涡轮侧的连接轴采用内置支撑结构,两端的密封结构设计需要兼顾高温废气侧的耐热密封要求与压气机侧的气压密封要求,避免废气窜入进气道或者润滑油进入气腔。进气端与排气端的连接管口采用标准的快装对接结构,管口的金属衬套设计能够保证管路连接后的密封性,同时适配不同管径的进气、排气橡胶管或者金属管路的安装需求,底部的支撑柱结构用于增压器在发动机舱内的安装固定,匹配发动机缸体或者附属支架的安装点位,保证运行过程中的结构稳定性,避免高转速下的共振问题。

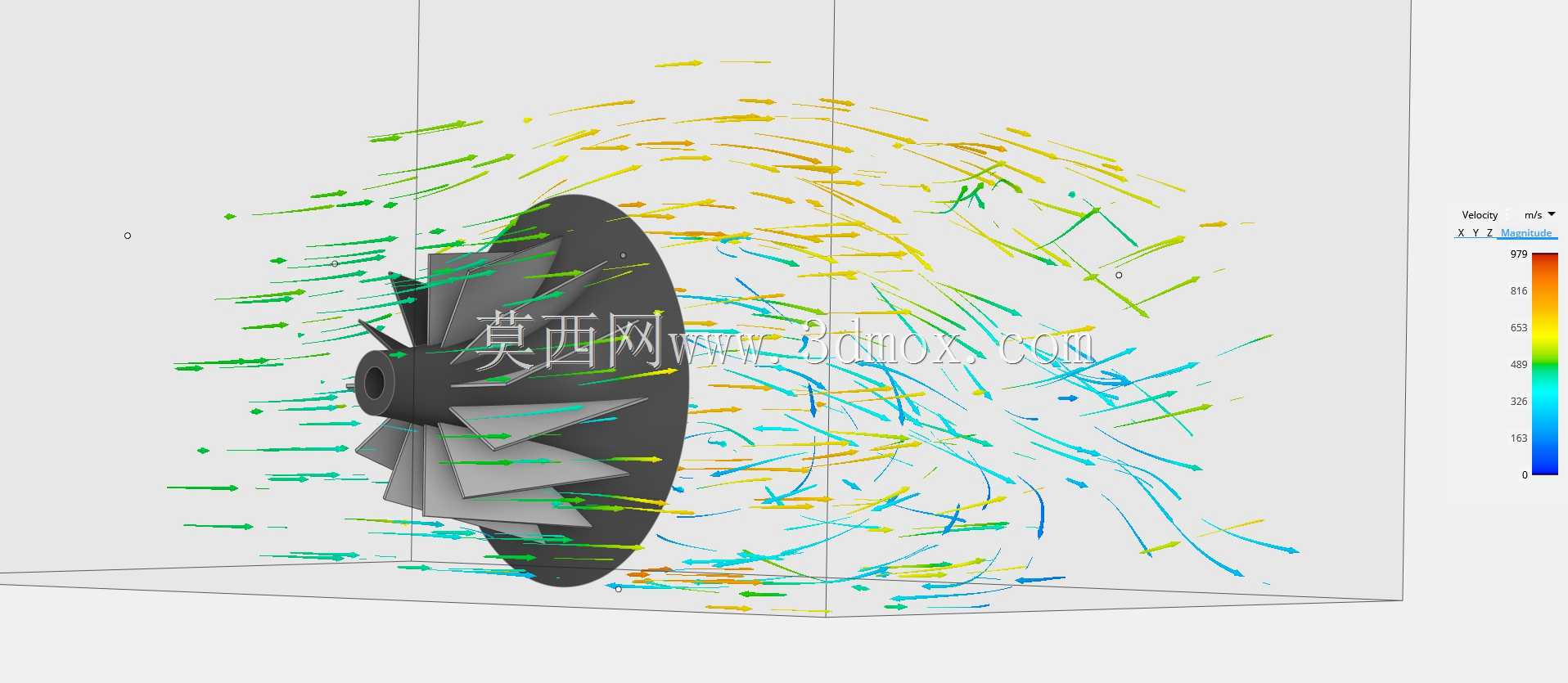

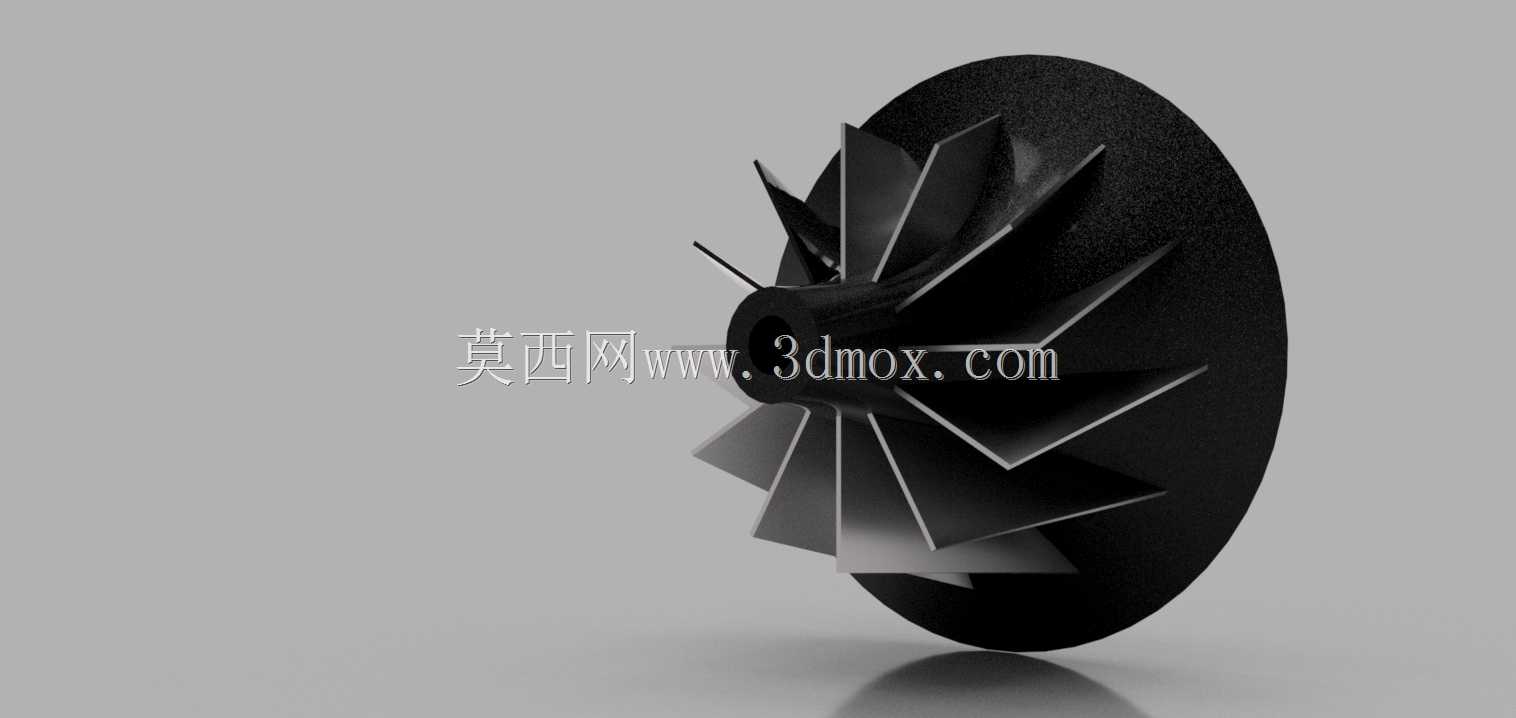

从外形尺寸与安装边界来看,该增压器的整体轮廓采用紧凑式布局,涡轮腔与压气机腔的同轴布置缩短了整体轴向长度,能够适配多数横置、纵置发动机的舱内布局空间,不会与周边的冷却管路、线束、防火墙结构产生干涉。进气口的朝向与排气口的朝向采用90度垂直布局,方便整车厂在布置进气管路、排气歧管时走管,不需要额外设计大角度的弯管来适配接口位置,减少管路的气流阻力。安装固定点的位置设计在壳体的下部承重区域,固定螺栓的孔位间距符合主流小排量发动机的安装支架规格,不需要额外开发转接支架就可以完成适配。叶轮部分的叶片采用前倾式曲面设计,叶片的曲面弧度经过气流仿真优化,在10万转以上的高转速工况下,既能够保证足够的气流压缩效率,又能减少叶片自身的风阻损耗,同时叶片的强度设计能够承受高温废气的持续冲击与高转速下的离心力,避免长期运行出现叶片变形或者断裂的问题。涡壳的壁厚设计采用渐变结构,高温废气接触的流道区域壁厚适当增加,保证耐热强度,非受力区域的壁厚适当减薄,控制整体部件重量,降低发动机舱的整体负重。
在实际运行的功能特性上,该增压器的响应速度能够匹配小排量发动机的低转速扭矩输出需求,在发动机转速达到1500转左右就可以建立起有效的增压压力,避免低速工况下的涡轮迟滞问题,让车辆在起步、低速加速阶段就能够获得足够的动力输出。压气机侧的压缩效率区间覆盖了发动机常用的1500转到4500转工况区间,在日常行驶的常用转速区间内都能够保持稳定的增压压力,不会出现压力波动导致的动力输出顿挫。壳体的表面处理采用耐高温的涂层工艺,能够承受废气侧最高近千度的工作温度,同时具备一定的防腐蚀能力,适应发动机舱内复杂的油污、水汽环境,延长部件的使用寿命。旁通阀的安装位预留设计在涡壳的侧方,方便后续匹配废气旁通阀结构,在高转速工况下旁通部分废气,避免增压压力过高导致发动机爆震或者部件过载,保证动力系统运行的安全性。
- 上一篇:蓝白涂装改装款大众甲壳虫轿车外观结构
- 下一篇:参赛级混合动力概念乘用车辆结构设计
- 全部评论(0)
- 模板大小: 5.13 MB
- 售价:5金币
- 下载次数: 25

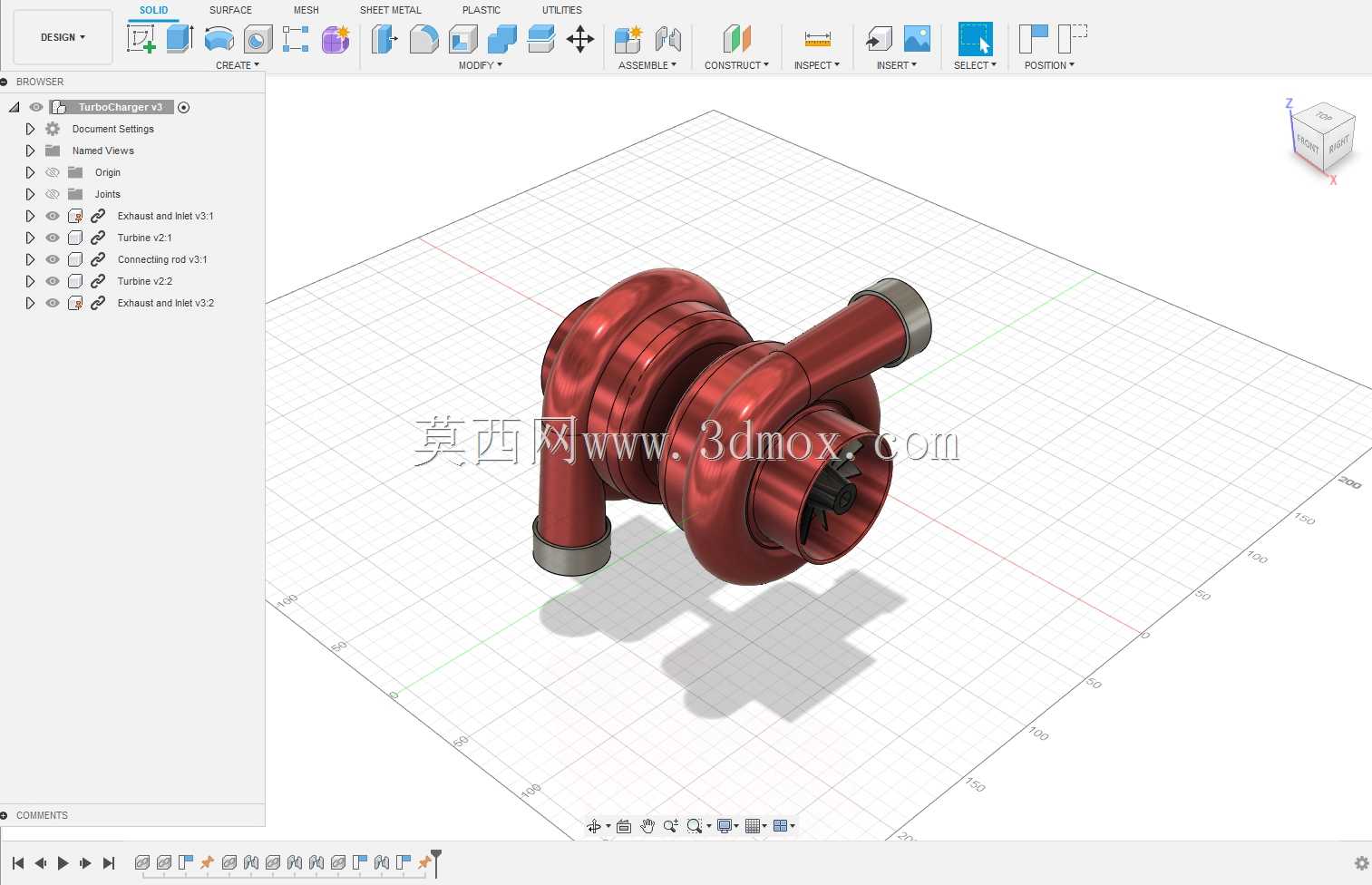

- 系统要求: Rendering,Fusion 360
