多安装位铰接连接固定金属合页结构

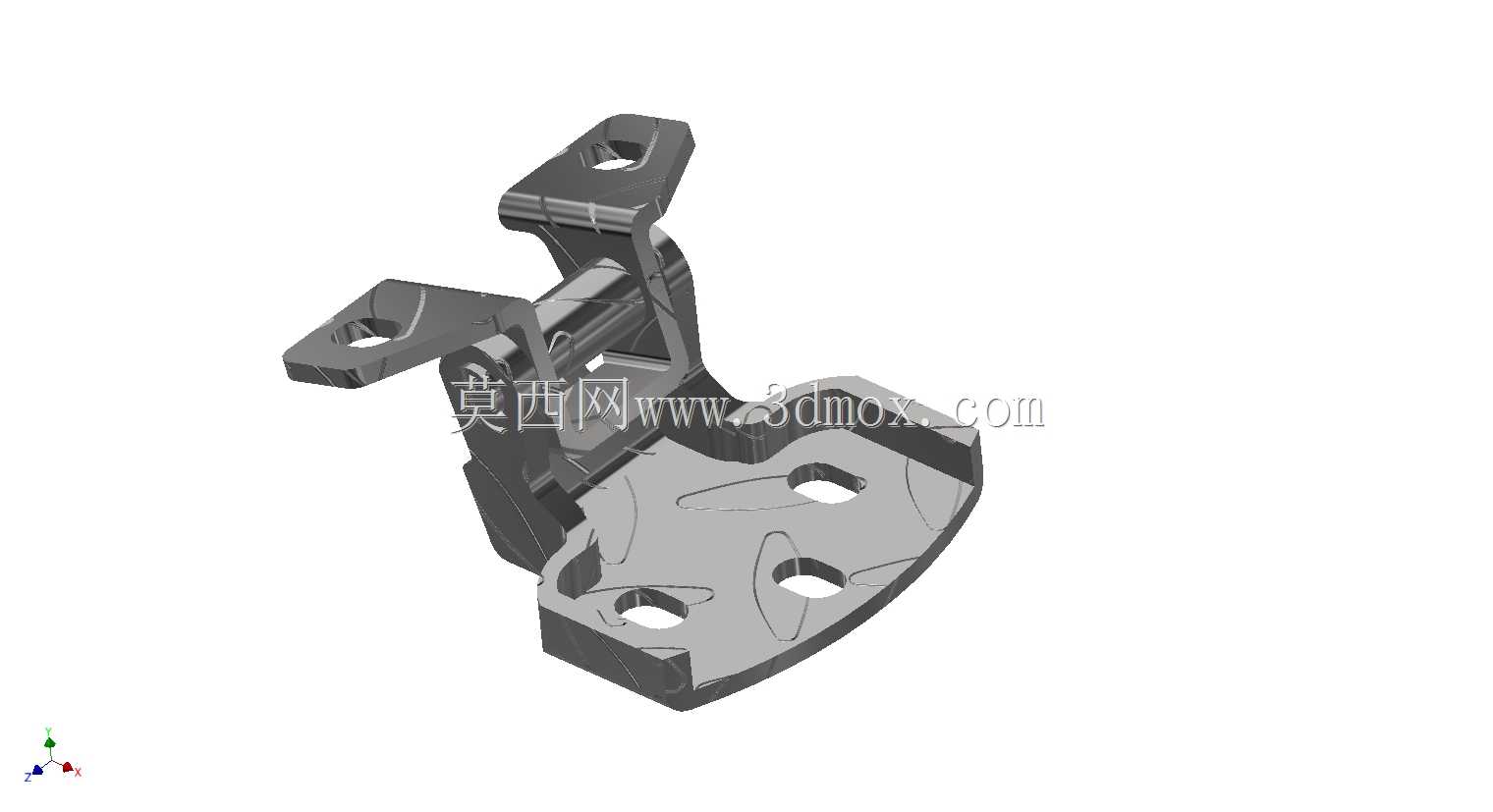

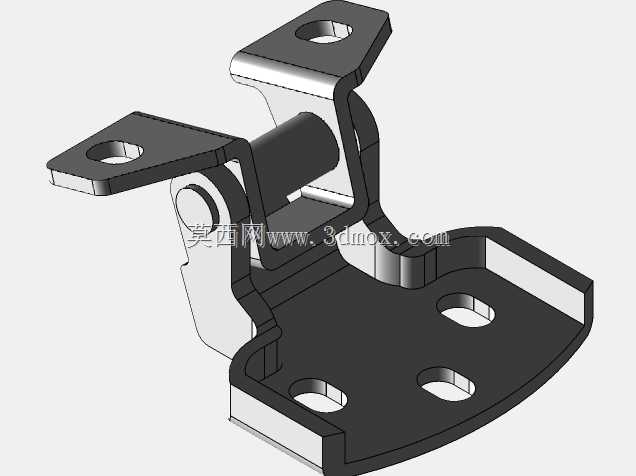

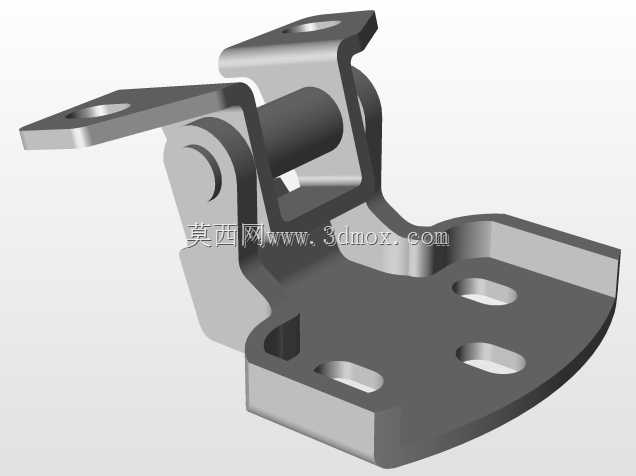

　　在各类需要实现部件相对转动的机械结构、工装夹具、小型设备组装场景中，这类多安装位铰接件是实现组件铰接联动的核心基础零件，日常选型时经常会遇到普通合页承重不足、安装位不匹配、转动角度受限的问题，这款铰接结构的设计刚好针对这类痛点做了针对性优化。从实际使用场景来看，这类铰接件可应用在小型设备舱门开合、工装夹具的活动压臂连接、非标自动化设备的活动挡板联动、通讯类设备的外置组件铰接固定等场景，相比普通平面合页，它的多安装面设计可以适配不同角度的基体固定需求，不需要额外做转接支架就能完成不同朝向部件的铰接连接，能大幅减少装配时的辅件使用量，降低整体结构的复杂程度。从功能特性上看，这款铰接件采用一体化的弯折成型基座搭配转轴结构，

　　基座上预留了四个沉头安装孔，分别分布在底部三角状安装面的三个角位以及侧边延伸的安装耳上，不同位置的安装孔可以根据实际装配空间选择使用，当安装基体的平面空间不足时，可以选用侧边耳位的孔位做侧装固定，当底部有足够平整安装面时，可以用底部三个孔位做面固定，两种安装方式都能保证足够的连接强度，避免单孔固定带来的转动松旷问题。转轴部分采用了包络式的轴套结构，将转动轴包裹在两个支架耳之间，相比外露式的销轴结构，这种设计能更好地阻挡粉尘、碎屑进入转动摩擦面，在有少量切削碎屑、粉尘的车间环境下使用时，能有效降低卡滞概率，延长维护周期。设计思路上，这款结构没有采用常规合页的双页片对称结构，而是将固定基座做成了带加强筋的三角承托结构，

　　基座边缘做了翻边加强处理，在不增加整体板材厚度的前提下提升了基座的抗形变能力，当铰接端承受垂直方向的载荷时，三角结构的力传导路径更短，应力不会集中在单个安装孔位置，而是分散到整个基座的各个安装点上，经过受力仿真验证，同等厚度板材下，这种结构的抗弯折能力比普通平板合页高40%左右，能承受更大的径向载荷而不发生塑性变形。安装边界方面，这款铰接件的底部安装面轮廓为类三角形，最大横向尺寸约为65mm，纵向安装耳延伸长度约为38mm，转轴中心距离底部安装面的高度约为22mm，转动行程范围内，活动页片的最大摆角可以达到120度，不会和基座边缘发生运动干涉，安装时需要注意在活动页片的摆动范围内预留至少10mm的安全间隙，

　　避免相邻部件和活动页片发生碰撞。活动页片上同样预留了两个沉头安装孔，孔位间距为30mm，可以适配M4或者M5规格的沉头螺丝，安装时螺丝沉入零件表面后不会突出，不会影响转动过程中的部件避让。在实际装配调试时，这类铰接件的转轴配合间隙控制在0.1mm以内，既保证了转动的顺畅性，又不会出现明显的晃动间隙，用在需要反复开合的结构上时，不会因为长期磨损出现松旷异响。另外，零件的所有边角都做了R2的圆角处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员，也不会在转动过程中切割相邻的线材或者密封件。针对不同的使用环境，这类铰接结构可以选用不锈钢或者镀锌钢板材质制作，不锈钢版本适合在潮湿、有腐蚀介质的环境下使用，镀锌版本适合普通室内干燥环境下的设备装配，能覆盖绝大多数常规工业场景的使用需求。在做结构选型时，需要提前核算铰接端的承载重量，当承载重量低于5kg时，这款结构可以完全满足使用要求，如果承载重量更大，可以适当增加板材厚度来提升整体强度，不需要改动整体的安装孔位和外形轮廓，具备很好的设计延展性。
