车间手动钢锯切割工具三维结构

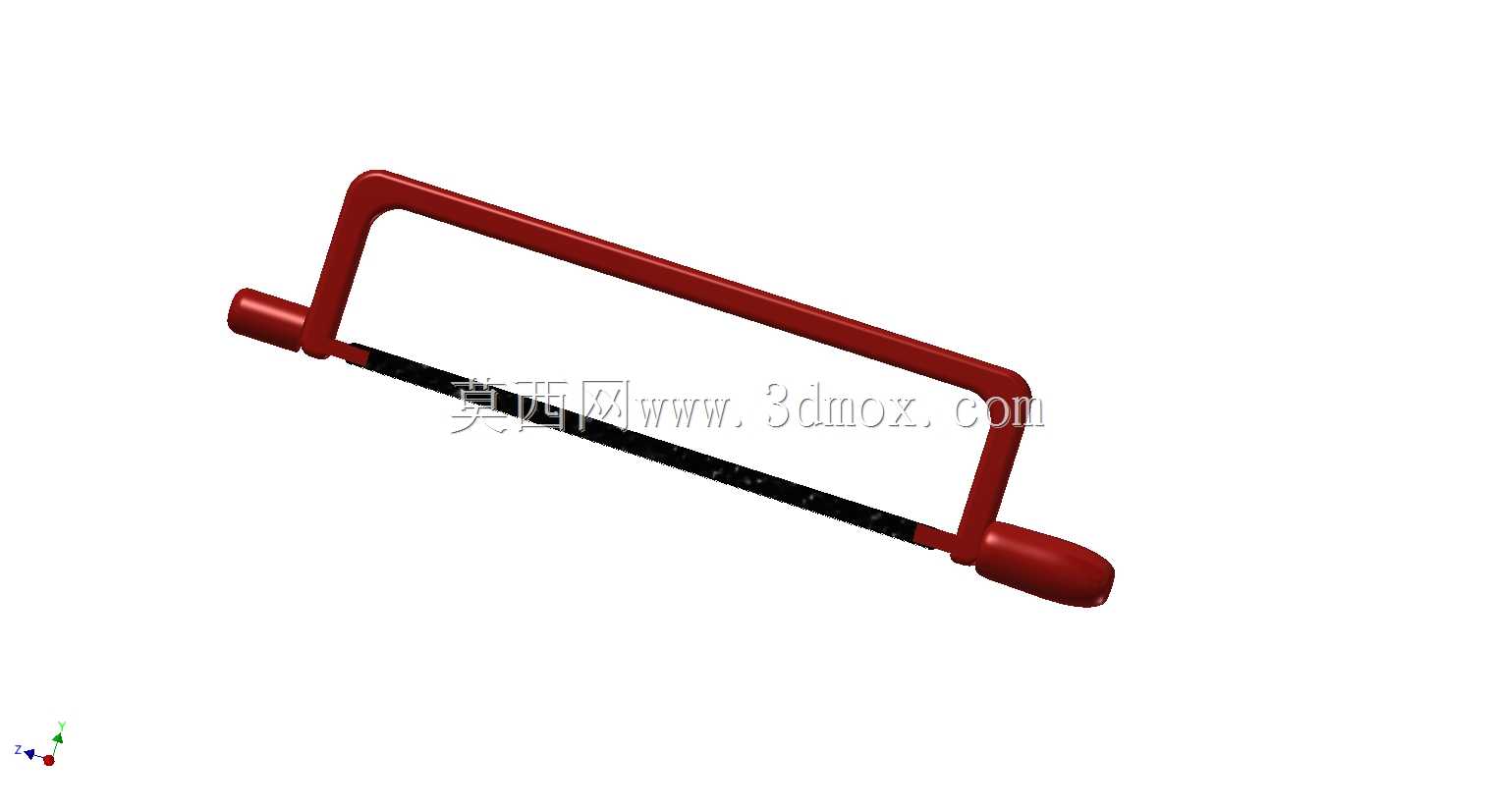

　　这款手动钢锯是车间维修、单件小批量下料场景中极为常用的手持切割工具，整体结构围绕手持操作的人机工程与锯切受力逻辑设计，没有多余的冗余结构，完全适配金属型材、小尺寸棒料、薄壁管件的现场切割需求。从结构组成来看，主体包含一体式冲压弯折成型的红色弓形锯架、两端的锯条张紧定位轴、防滑握持端以及配套的锯条安装位，锯架采用闭合弓形受力结构，在锯切过程中能够承受往复推拉产生的弯曲应力，避免架体出现形变导致锯条崩断或者锯缝偏移。在实际车间应用中，这类钢锯通常放置在维修工位的工具架上，当现场需要对小规格圆钢、角钢、铜排、塑料管线进行截断，或是对设备安装时的多余螺栓尾端、突出的钣金边角进行修整时，无需动用电动切割设备，手持该钢锯即可完成作业，

　　尤其适合无电源的野外设备抢修、狭小空间内的局部切割场景，不会产生电动切割的飞溅火花与强噪音，对作业环境的适配性更强。设计过程中，锯架的握持端做了圆弧过渡的加粗处理，贴合手掌握持的曲面形态，往复推拉施力时不会硌手，两端的锯条固定轴采用同轴度定位设计，安装锯条后能够保证锯条平面与锯架基准面平行，避免锯条安装倾斜导致的锯缝歪斜、锯条过早折断问题；张紧结构的调节行程预留了标准手用锯条的长度公差范围，更换不同厚度、齿距的锯条时都能可靠张紧，不会出现锯条松旷脱落的情况。从安装边界与尺寸适配来看，这款钢锯适配长度为300mm的标准手用钢锯条，锯架整体跨距刚好覆盖标准锯条的有效安装长度，弓形架的内空高度预留了足够的排屑空间，

　　锯切深度达到常规手动钢锯的标准范围，能够满足厚度不超过架体内空尺寸的工件切割需求；整体重量控制在单手握持舒适的区间，长时间往复操作不会产生明显的手臂酸胀感，非握持端的轴头做了圆滑处理，辅助施力时不会划伤手掌。在锯切作业的受力传递上，锯架的弯折处做了圆弧过渡强化，没有应力集中的直角结构，承受最大推拉载荷时不会在弯折位置出现开裂，表面的涂覆层既能够抵御车间切削液、锈蚀的侵蚀，也能在握持时增加摩擦力，避免手上沾有油污时出现打滑。实际使用时，操作人员可以根据被切割材料的硬度选择对应齿距的锯条安装，锯架的定位结构能够保证锯条张紧力均匀分布在整个锯条长度上，锯切过程中锯条的往复运动轨迹稳定，配合正确的施力角度，能够获得平整的锯切断面，

　　减少后续锉修的工作量。不同于重型锯切设备，这款手动钢锯的结构没有复杂的传动部件，日常维护仅需要定期检查固定轴的磨损情况、及时更换钝化的锯条即可，故障率极低，是机加工车间、设备维修班组、装配工位必备的基础手动工具，其三维结构完整还原了实物的装配关系与外形细节，可用于工具类三维场景搭建、维修工位布局模拟、手动工具作业仿真等相关设计场景，结构细节完全符合实际量产钢锯的工程参数，不存在结构失真的问题。
