往复式泵用多通连接阀室结构设计

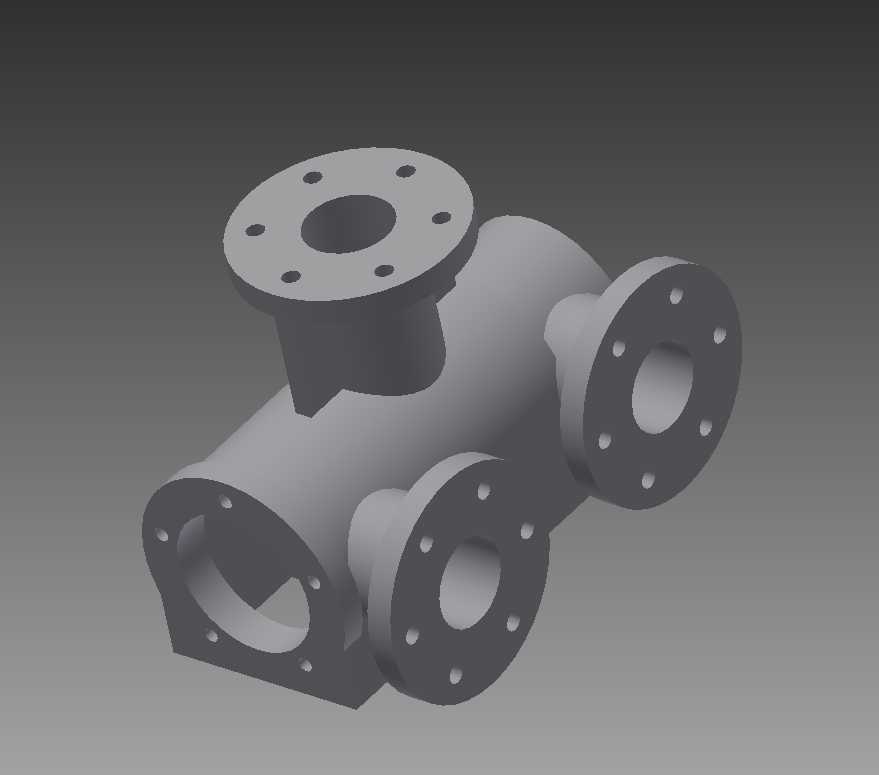

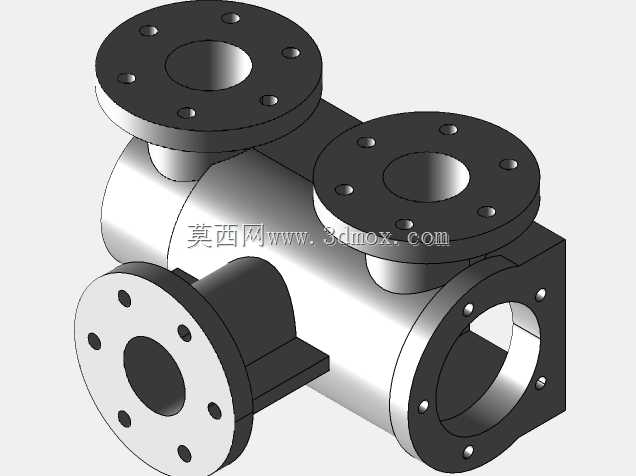

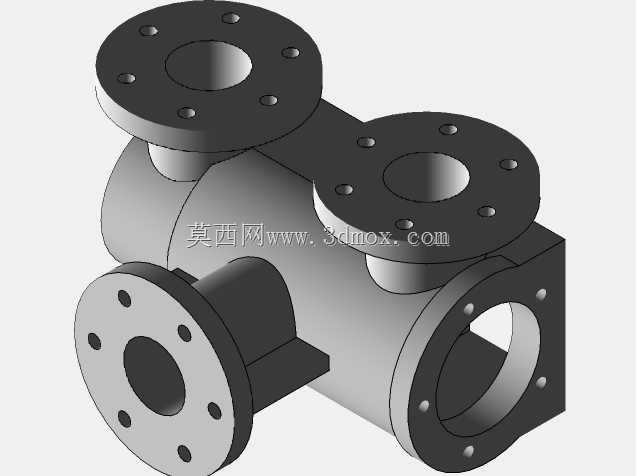

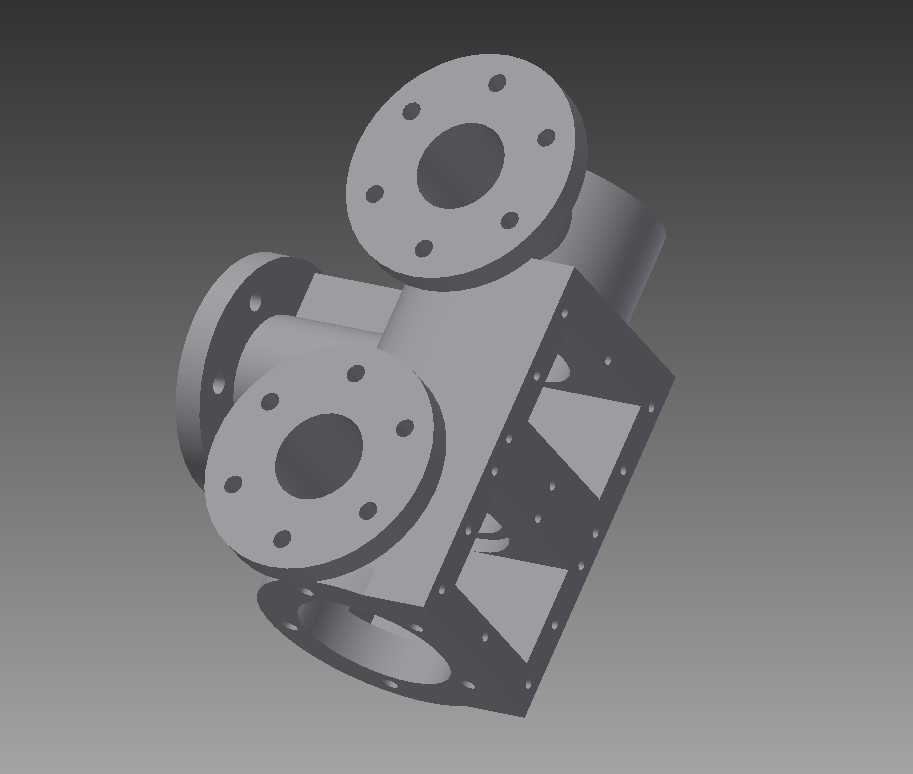

在往复式泵的整机结构中，阀室是衔接各流体通路、承载阀芯装配与介质压力切换的核心承压部件，这款多法兰接口的阀室结构，直接适配已量产的往复泵机型，可直接对接生产端的加工与装配流程，无需额外做结构适配调整。从实际应用场景来看，这类阀室多用于中小排量的工业往复泵，覆盖油田注剂、化工介质输送、高压水处理等工况，工作过程中需要承受介质的交变压力冲击，同时要保证各通路的介质流向切换顺畅，避免出现串流、压损过大的问题。设计阶段首先围绕安装边界做了接口布局的统筹，四个带螺栓孔的法兰接口分别对应进液、出液、阀芯安装、旁通通路的连接需求，每个法兰的螺栓孔位都做了等距均布设计，匹配通用的法兰连接标准，现场安装时不需要额外加工转接件，可直接与对应管路、泵体端盖完成对接。壳体的流道部分做了圆弧过渡处理，没有直角突变的结构，一方面能降低介质在腔体内的流动阻力，减少紊流带来的振动与噪音，另一方面也能避免介质残留堆积，尤其是输送含微小颗粒的介质时，不容易出现腔体积渣堵塞的问题。从结构强度角度考虑，壳体的壁厚按照额定工作压力的1.5倍做了安全余量设计，法兰与壳体衔接的位置做了加厚的过渡圆角，避免应力集中导致的承压开裂问题，毕竟往复泵工作时阀室会持续承受介质的往复冲击，应力集中位置很容易在长期运行后出现疲劳裂纹。外形尺寸上，整体结构做了紧凑化处理，各法兰的伸出长度控制在最小装配需求范围内，不会占用过多的泵组安装空间，同时预留了足够的扳手操作空间，现场拆装维护时不需要额外拆除周边的管路部件，就能完成阀室内部阀芯、密封件的更换作业。实际生产验证中，这款阀室的铸件成品率稳定，机加工环节只需要完成法兰端面、螺栓孔、内腔密封面的精加工即可，不需要复杂的异形加工工序，能有效控制生产加工成本，适配批量生产的需求。装配过程中，各接口的同轴度公差控制在0.05mm以内，能保证与对接部件的密封面完全贴合，减少密封件的偏磨问题，延长整机的无故障运行周期。
