小型氮肥制备反应撬装装置

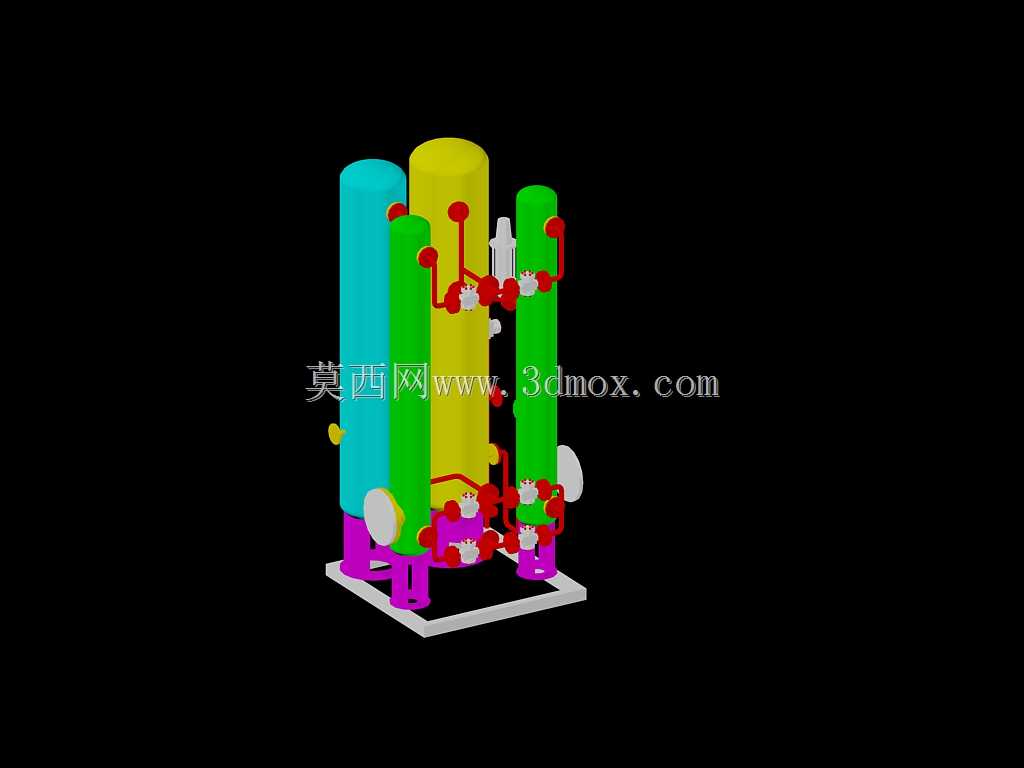

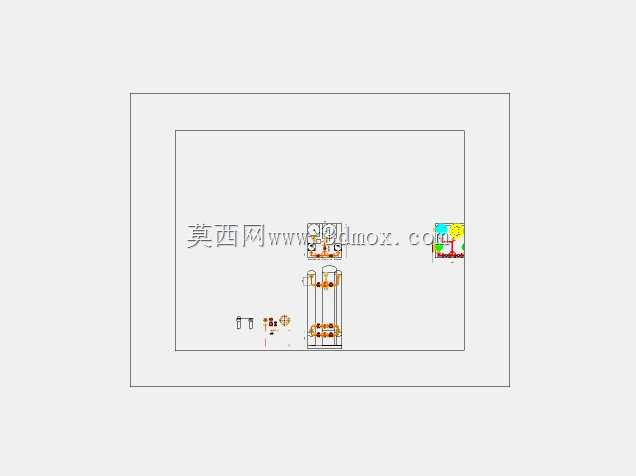

　　这套小型氮肥生产撬装装置的三维结构，还原了氮肥制备工段核心反应与分离单元的紧凑布置逻辑，整套设备以共用集成底座为承载基础，将多台立式承压罐体、工艺管路、阀组、检测接口整合在同一安装平面内，无需现场分散浇筑多组独立设备基础，整体运输到场后仅需对接外部进料、出料、公用工程管线即可完成就位，适配中小型化工试验线、县域农资配套小型生产站点、化工教学实训场景的部署需求，相比传统分散布置的大化工产线，大幅缩减了占地空间与现场安装施工周期。

　　从结构排布来看，不同色彩区分的立式罐体分别承担氨合成反应、气液分离、原料缓冲、产物精制的不同工序功能，罐体采用立式长圆筒结构，底部通过支撑鞍座固定在紫色的撬装框架上，框架预留了地脚螺栓固定孔位，安装边界以底座外轮廓为基准，周边预留不小于八百毫米的操作检修通道，即可满足阀门操作、法兰拆装、罐体定期检测的空间要求。罐体之间的工艺管线全部采用立体架空敷设，红色管路对应高压工艺物料流向，管路上依次布置切断阀、调节阀、旁路阀与连接法兰，阀组位置集中排布在罐体中部操作高度，无需额外搭设高位操作平台，操作人员站在地面即可完成日常工况调节、管路切换作业。

　　设计阶段针对小型化工厂房的层高限制做了专项适配，最高罐体的顶部封头距离底座基准面的高度控制在常规单层工业厂房的净空允许范围内，罐体侧面预留的仪表接口可直接挂载压力变送器、温度传感器、液位检测元件，侧面伸出的圆形人孔/手孔结构满足罐体内部检修、填料装填的操作需求。底座框架采用型钢焊接成型，框架内部预留了管路排凝、废液收集的槽体安装空间，撬装边角位置做了倒角避让处理，避免运输吊装过程中磕碰变形。

　　整套装置的管路走向完全贴合化工工艺的物料流向逻辑，从原料缓冲罐输出的反应物料经加压管路送入核心反应塔，在塔内完成催化反应后，混合物料依次进入后续分离罐体，将未反应的原料气分离回流，成品氮肥介质则从底部输出管路送往后续存储工段，管路上的阀组同时设置了正常生产通路与检修旁路，单台罐体需要离线维护时，可通过旁路阀切换管路走向，无需整套装置全线停机。三维建模过程中所有法兰连接位置、阀门操作手柄的转动空间、罐体之间的安全间距都做了干涉校验，既避免了管路交叉碰撞，也保证了每一处操作点位都有足够的拆装作业空间，为后续的工程出图、加工预制、现场组装提供了完整的结构参考。
