适配小型仪表的蓄电池电压表安装支架盒

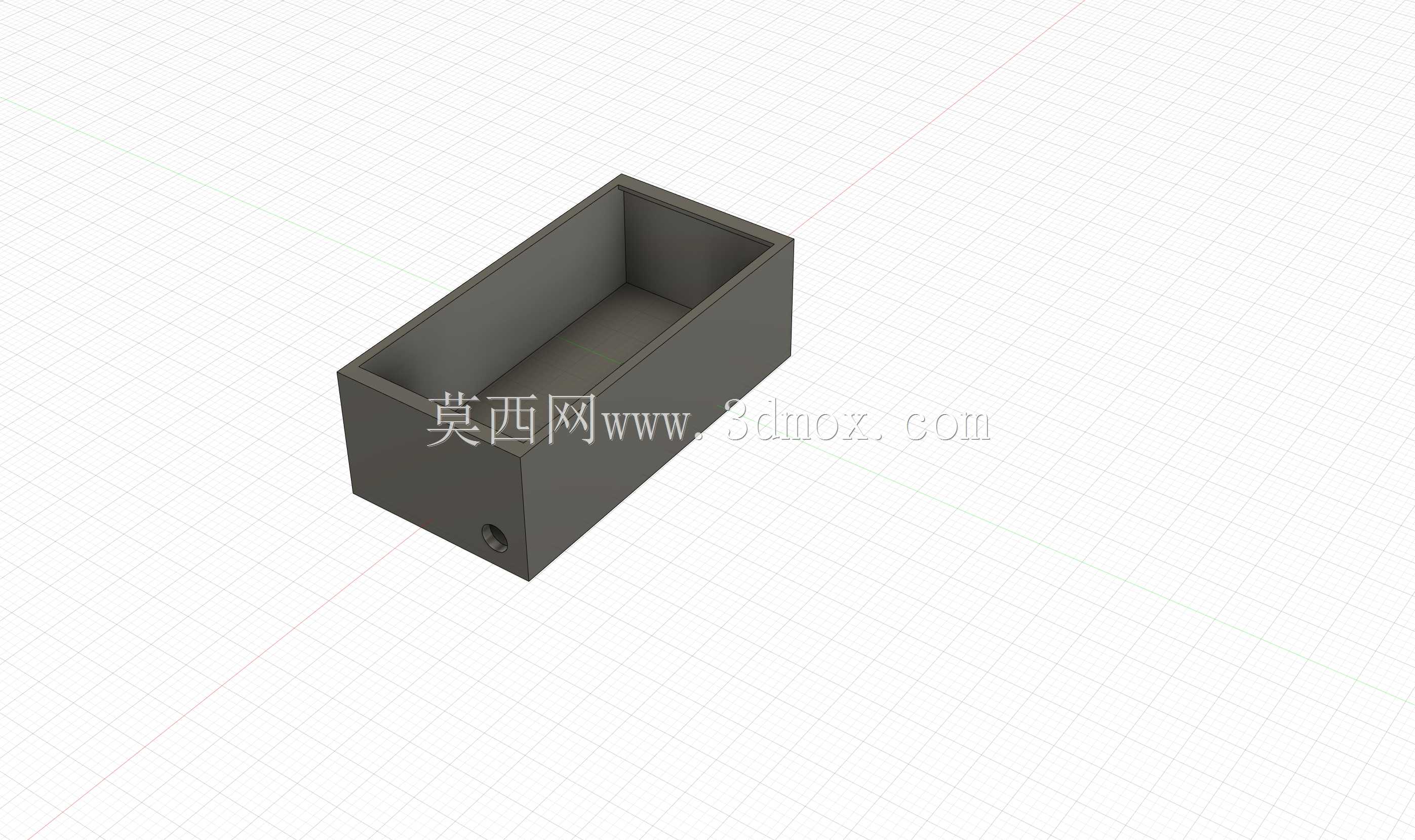

　　在小型离网供电系统、便携储能设备、低压直流配电场景中，蓄电池电压表是运维人员实时掌握电池组电压状态、判断充放电进度的核心监测部件，这类小尺寸仪表的安装固定一直是现场布线的细节痛点——多数市售小型电压表仅带引脚接线，没有配套的安装固定结构，直接粘贴或绑扎在设备表面既不规整，也容易因为拉扯、磕碰导致接线松脱，甚至引发接线短路的安全隐患。这款安装支架盒正是针对这类小尺寸监测仪表的安装需求设计，专门适配2.25英寸×1.125英寸规格的小型电压表，整体采用敞口盒式结构，盒体内腔深度经过精准核算，不仅可以完整容纳仪表主体，还能留出足够的底部空间，容纳仪表背面突出的2线接线接头，避免安装时接头被盒底挤压导致引脚变形、接线虚接的问题。

　　盒体侧壁预留了一个小孔径出线口，供电线可以从这个孔位规整引出，既可以避免线缆在盒内弯折堆积，也能对出线位置形成限位，减少外部拉扯对内部接线的应力影响，提升接线可靠性。从结构设计逻辑来看，这款支架盒没有多余的复杂卡扣或紧固件结构，整体采用等壁厚的盒型设计，既适合3D打印快速制作，也能满足小批量注塑生产的脱模要求，壁厚取值兼顾了结构强度与材料用量，日常使用中可以承受常规的磕碰与挤压，不会轻易出现开裂变形。安装边界上，盒体的外部轮廓尺寸略大于适配仪表的外形尺寸，安装时可以直接将仪表嵌入盒体敞口端，依靠盒体内壁与仪表外壳的过盈配合实现初步固定，也可以根据实际使用需求在盒体边缘增加安装耳，通过螺丝将整个盒体固定在设备面板、

　　电池仓侧壁等安装位置，适配不同场景的安装需求。在实际工程应用中，这类支架盒不仅可以用于蓄电池电压表的安装，也可以适配同尺寸的其他小型直流监测仪表，比如小型电流表、温度显示表等，在DIY储能装置、小型通讯基站后备电源、户外光伏供电系统、车载低压配电单元等场景中都能适用。设计时特意规避了复杂的装配结构，整个盒体为单一零件，不需要额外的配件即可完成仪表的收纳固定，对于现场改装、快速制作的场景十分友好，打印完成后只需要简单处理支撑毛刺，将仪表放入、接好线缆从侧孔引出，即可完成整个安装步骤，相比传统的开孔面板安装方式，不需要在设备壳体上开大尺寸的安装孔，也不需要额外准备面板固定螺母，大幅降低了现场安装的加工难度。

　　盒体的内腔边角做了小尺寸的圆角过渡，既可以避免应力集中导致的盒体开裂，也能在安装仪表时起到导向作用，方便仪表顺利嵌入到位，不会因为直角边角的公差卡滞导致安装困难。出线孔的位置设置在盒体侧壁靠近底部的位置，和仪表接线端的位置对应，线缆接好后可以直接从孔位穿出，不需要在盒内做多余的弯折，减少线缆的折弯损伤，同时孔位的直径适配常规的22AWG到18AWG的低压信号线，既可以顺利穿线，也不会因为孔径过大导致线缆晃动。
