带音量调节的小型D类音频放大转接模块

　　做小型音频类项目的结构工程师大多碰到过这类需求：要在极紧凑的空间里塞下带音量调节的功放单元，还得兼顾安装便利性、接线可靠性，不能让电位器旋钮干涉外壳，也不能让板上元件和周边结构件产生空间冲突。这款集成音量电位器的D类音频放大模块，就是针对这类紧凑安装场景做的集成化设计，核心放大单元采用PAM8403芯片，把功放电路、输入输出接线位、音量调节组件全部整合在一块28×20mm的转接PCB上，省掉了工程师自己搭外围电路、单独固定电位器的麻烦。

　　从实际应用场景看，这类模块最常出现在小型桌面DIY音箱、便携蓝牙音频改装、嵌入式设备音频输出单元、小型提示音播报终端这类产品里，不需要额外搭建复杂的功放外围电路，只要接上电源、音频输入和扬声器输出，就能直接实现带音量调节的音频放大功能，对于做小批量样机、快速验证音频方案的项目来说，能省下不少电路调试和结构适配的时间。

　　功能特性上，板载的超平滑电位器直接整合在PCB板上，和功放电路做了一体化布线，避免了外接电位器带来的接线干扰、旋钮固定不稳的问题，电位器的轴长和安装位做了适配，常规厚度的设备外壳只要开对应直径的轴孔，就能直接把旋钮伸到外壳外侧，不需要额外做电位器的固定支架。板上的接线位采用直插式焊盘设计，六个接线焊盘沿板边排布，分别对应电源、左右声道输入、左右声道输出，接线时不需要在板上找密集的贴片引脚，常规的导线焊接就能完成接线，对于手工焊接的样机制作非常友好。板上还集成了必要的电源滤波电容，能减少电源纹波带来的音频底噪，不需要额外在外部加滤波元件就能获得比较干净的音频输出。

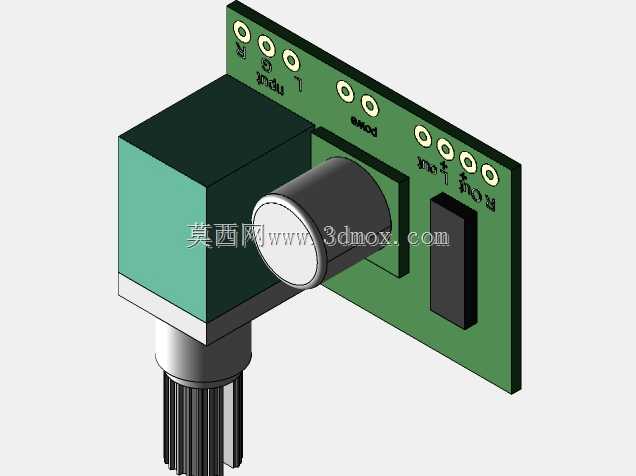

　　设计思路上，这款模块走的是高度集成化的路线，把原本需要分散布置的功放芯片、电位器、滤波电容、接线端子全部压缩在极小的PCB面积内，元件布局做了优化：电位器布置在板的一侧边缘，旋钮轴垂直于PCB平面，安装时旋钮朝向外壳外侧，功放芯片布置在板的中部，滤波电容紧贴芯片电源引脚布置，尽可能缩短电源走线长度，减少干扰，接线焊盘布置在和电位器相对的另一侧板边，这样接线时导线可以从板的后方引出，不会和前方的旋钮调节产生空间干涉，整体布局非常适合嵌入式安装在狭小的设备腔体内部。

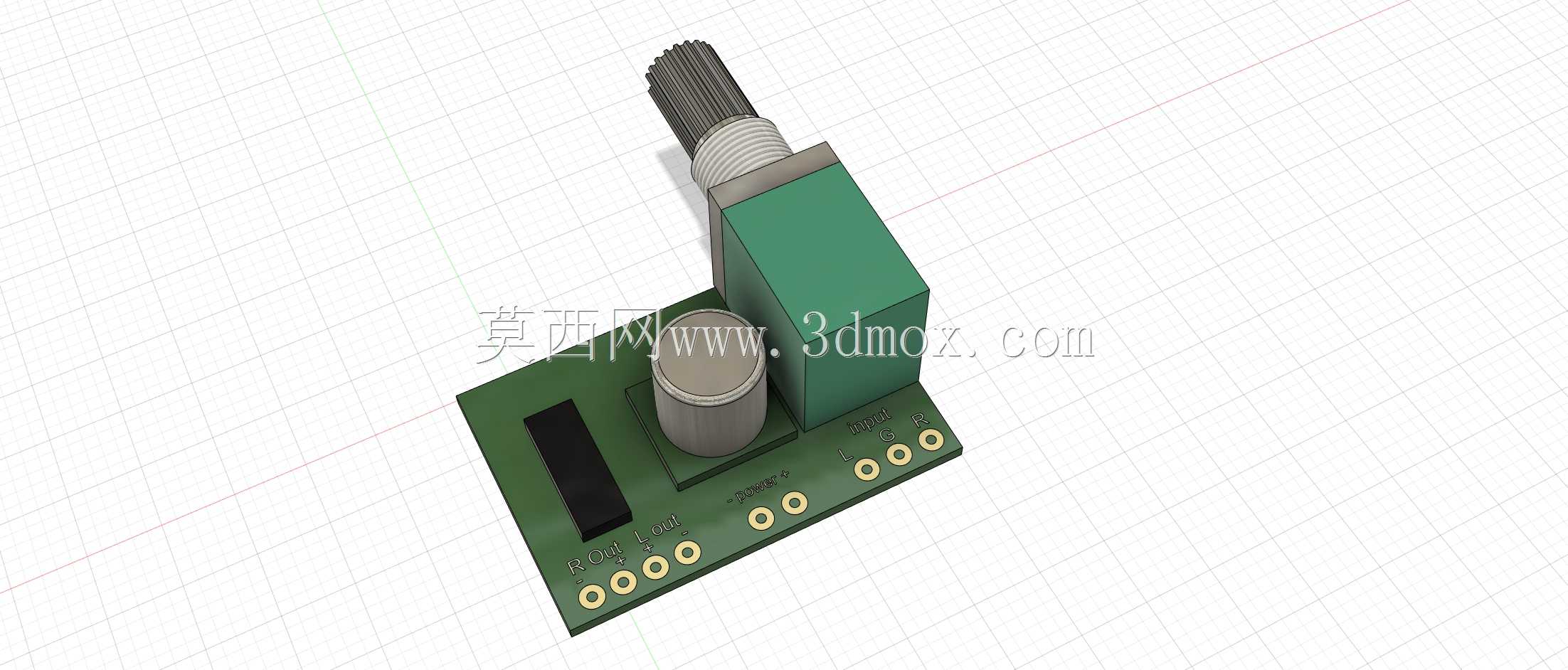

　　外形尺寸与安装边界方面，整个模块的PCB平面尺寸为28mm×20mm，板上最高的元件是带旋钮的电位器，从PCB板面到电位器顶端的总高度需要在结构设计时预留足够空间，电位器的轴径是标准尺寸，适配市面上通用的塑料旋钮，安装时如果要把旋钮伸到外壳外面，外壳到PCB板面的距离需要匹配电位器轴的伸出长度，避免旋钮压死或者行程不够。PCB板本身没有设计专用的固定安装孔，实际安装时可以采用双面胶粘贴、塑料柱热熔固定、或者利用周边结构件做限位的方式固定，因为模块本身重量很轻，板上没有重型元件，不需要高强度的固定结构就能满足使用要求。需要注意的是，板上的元件最高处除了电位器，还有滤波电容的高度，在做结构腔体设计时，要给PCB背面和正面的元件都预留至少1mm的安全间隙，避免组装时元件被外壳压到造成短路或者损坏。另外接线焊盘在板边，布线时要给导线留出弯曲的空间，不要让导线被PCB板和外壳夹破绝缘层，造成短路故障。

　　从结构适配的角度看，这类集成模块最大的优势就是减少了结构件的数量，不需要单独设计电位器的固定座、不需要给分散的元件预留多个独立安装位，只要在腔体里留出一块28×20mm的平面空间，加上对应的旋钮过孔，就能完成整个音频放大单元的布置，对于快速迭代的消费类电子、小型DIY设备来说，这种高度集成的模块能大幅降低结构设计的复杂度，缩短产品的开发周期。实际选型时，只要确认供电电压匹配、输出功率满足扬声器需求、安装空间足够，就能直接采用，不需要做太多的二次修改，对于结构工程师来说，只要把模块的安装边界、旋钮位置、接线空间预留到位，就能避免组装时出现干涉问题。
