适用于Arduino开发的4欧3瓦迷你扬声器结构

　　在嵌入式开发与小型智能硬件的结构选型过程中，发声组件的适配往往是容易被忽略却直接影响终端交互体验的环节，这款小功率方形扬声器，就是针对紧凑型开源硬件开发场景设计的电声配套部件。从实际落地的应用场景来看，这类扬声器常被集成在Arduino系列开发板的配套交互项目里，覆盖小型桌面智能提示装置、简易人机交互终端、小型物联网告警节点、DIY便携电子玩具、嵌入式教学实验装置等多个使用场景，承担操作反馈提示音、异常状态告警、简易音频播放等实际功能，相比常规直插式蜂鸣器，它的频响范围更宽，发声质感更自然，不会出现蜂鸣器高频刺耳的问题，适合需要柔和提示音的民用级小型电子设备使用。

　　从功能特性层面来看，这款扬声器额定阻抗为4欧姆，额定功率3瓦，属于小功率电声转换部件，不需要搭配大功率功放电路即可驱动，直接通过Arduino开发板的PWM输出引脚配合简易放大电路就能正常工作，对于嵌入式开发人员来说，电路适配门槛极低，不需要额外设计复杂的功放链路，就能实现稳定的发声效果。部件自带出线式接线端，红色导线为信号正极，接线时不需要额外焊接端子，直接压接在开发板的接线端子上就能完成电路连接，对于快速原型验证的项目来说，能节省不少装配调试的时间。

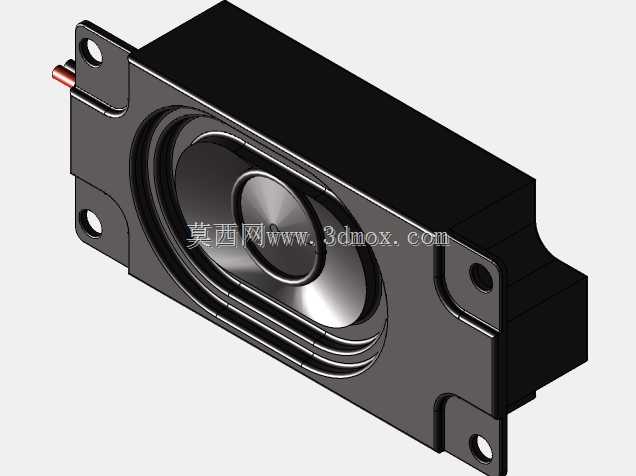

　　在结构设计思路上，这款扬声器采用了一体化方形塑封外壳，将振膜、磁路组件完全封装在硬质塑料壳体内，一方面可以对内部精密的电声组件形成物理防护，避免装配过程中手指或者工装触碰振膜造成变形、音质受损的问题，另一方面方形的外壳轮廓更适合在紧凑型设备内部做定位安装，相比圆形扬声器，方形结构在PCB板或者设备壳体内的定位容错率更高，不需要额外设计圆形的定位沉台，只需要预留对应方形的安装空间即可。外壳四个角位设计了带金属衬套的安装孔，安装时可以通过M2规格的螺丝直接将扬声器固定在设备壳体或者PCB支架上，金属衬套可以避免螺丝锁紧时压裂塑料外壳，同时能保证长期使用后安装位不会出现松垮移位的问题，对于需要承受一定振动的便携类设备来说，这种带衬套的安装结构可靠性远高于无衬套的塑料孔位。

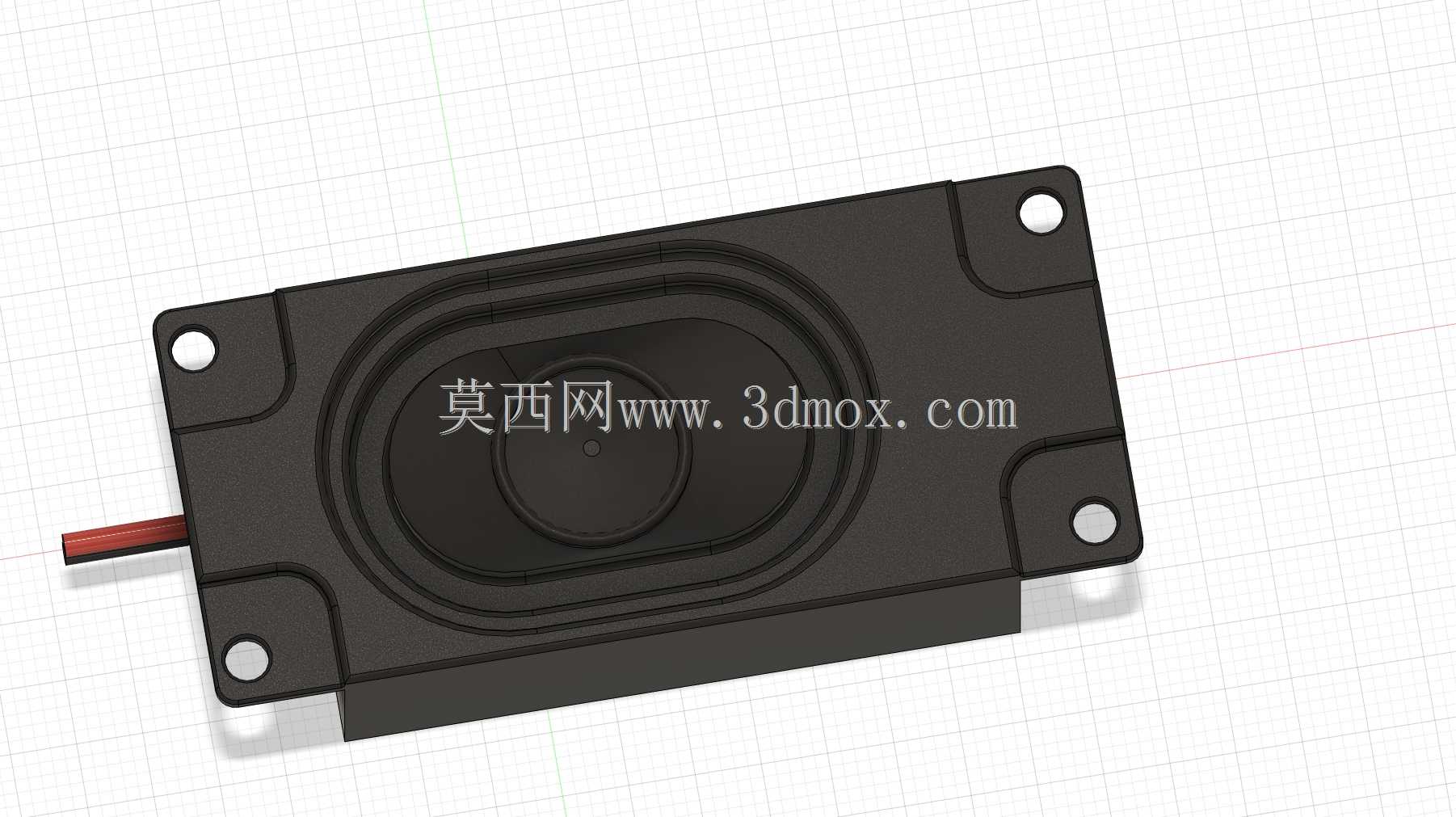

　　从外形尺寸与安装边界的角度来看，这款扬声器整体为薄型方形结构，厚度控制在较低水平，适合内部空间局促的小型硬件使用，安装孔位采用对称式布局，四个孔分别位于外壳四个角的延伸凸耳上，孔位中心距经过标准化设计，能适配多数开源硬件项目的通用安装孔距规范，设计人员在做结构堆叠的时候，只需要在壳体对应位置预留四个对应孔径的安装柱，同时在扬声器振膜对应的壳体位置预留出声开孔区域即可，不需要为扬声器单独设计复杂的固定结构。出声面采用多层同心环状的振膜压边设计，既可以保证振膜固定的可靠性，也能在一定程度上优化低频段的发声效果，外壳背部为平整的封闭结构，安装时可以直接贴合在设备内部的筋位上，不需要预留额外的背部避让空间，能进一步压缩整体的堆叠厚度。

　　在实际选型适配的时候需要注意，这类小功率扬声器的出声方向需要正对设备外壳的出声孔区域，两者之间的间隙不能过大，否则会出现声音发散、音量衰减的问题，如果设备外壳有防水要求，还可以在扬声器出声面与外壳内壁之间加装薄型防水透声膜，不会影响正常发声效果。另外由于部件自带引出导线，结构设计时需要在安装位旁边预留导线的走线路径，避免导线被壳体或者其他组件挤压破损，造成电路接触不良的问题。对于做快速原型开发的设计人员来说，这款扬声器的结构规整，特征清晰，在做三维装配验证的时候，可以直接将模型导入装配体，模拟实际安装的堆叠间隙，检查安装孔位的对位情况，提前规避结构干涉、出声孔遮挡、走线空间不足等常见的装配问题，减少后期打样调试的迭代次数。
